接地母线如何计算，是不是围绕基础一圈？

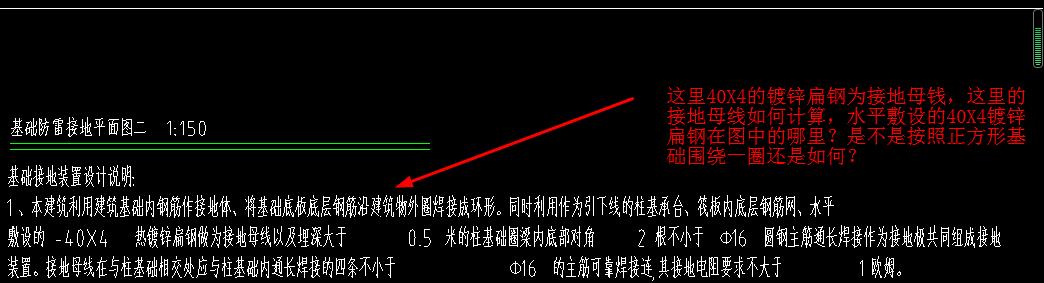

这里40X4的镀锌扁钢为接地母钱，这里的接地母线如何计算，水平敷设的40X4镀锌扁钢在图中的哪里？是不是按照正方形基础围绕一圈还是如何？

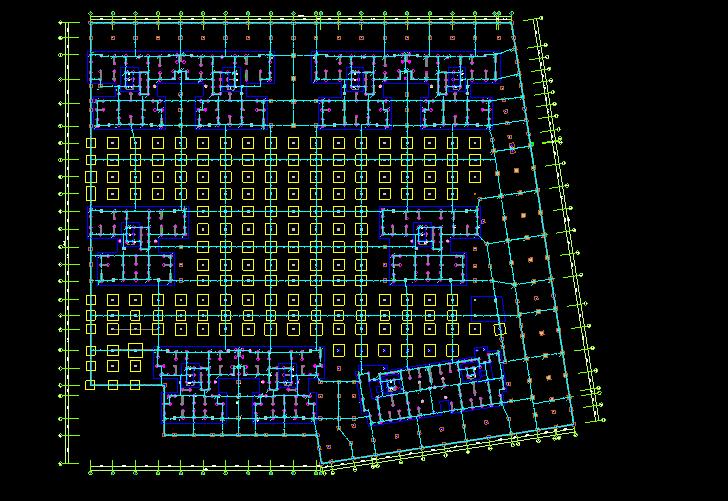

基础接地装置设计说明:

1

、本建筑利用建筑基础内钢筋作接地体、将基础底板底层钢筋沿建筑物外圈焊接成环形。同时利用作为引下线的柱基承台、筏板内底层钢筋网、水平敷设的-40X4热镀锌扁钢做为接地母线以及埋深大于0.5米的柱基础圈梁内底部对角，2根不小于C16圆钢主筋通长焊接作为接地极共同组成接地装置。接地母线在与柱基础相交处应与柱基础内通长焊接的四条不小于C16的主筋可靠焊接连,其接地电阻要求不大于1欧姆。

2

筏板部分基础接地做法:利用筏板基础底层钢筋网通长焊接作为筏板基础接地装置。同时通过人工敷设的

40X4热镀锌扁钢与地下室其它部分的接地装置相连接。作为防雷引下线的结构柱子(或剪力墙)中对角两根小于

c16主筋通长与筏板基础底部钢筋接地网连接。筏板部分接地引下线及引上线均与筏板基础接地装置可靠连接。
