电缆T接箱

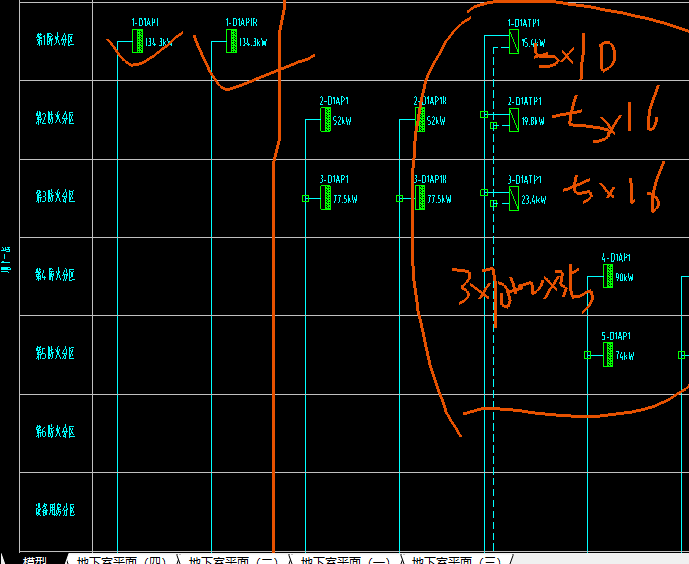

1.请问下3*70的线缆应该画到哪截止，是2-D接线箱的位子吗？
2.这个地下室的T接箱一般安在哪里？是在配电箱上方还是区分这3种线缆的界线？
在哪，怎么
在哪，怎么
全部回答
(2)
首答仅用{{minutesHtml}}
-
1.请问下3*70的线缆应该画到哪截止，是2-D接线箱的位子吗？
2.这个地下室的T接箱一般安在哪里？是在配电箱上方还是区分这3种线缆的界线？
这个是主电缆 3*70+2*35应该从配电室的配电柜反出至1-D1ATP1是主电缆， 2-D1ATP1和3-D1ATP1在电缆分支器的位置之后变为5*16的分支电缆，也就是电缆分支器-2-D1ATP1 电缆分支器-3-D1ATP1之间的电缆是5*16的。
T接箱要看具体图纸的位置，一般是放到需要分支的地方。
2020-03-01 18:41:48
-
到平面图上去找。（放在分支的位置）
2020-03-01 18:57:07
