请问老师此处从上引下的明敷避雷带和屋面明敷避雷带交合处算一处跨接吗

接闪带高差

明装避雷网在31.9米处，暗装避雷网在30.2米处，明装与暗装要连通，我需要给明暗装高差的量来连通，但是如果此处刚好有一处引下线（如下截图），①我是否还需要再给高差连通？还是直接由引下线连通？②明暗装高差连通用什么连通？2020-07-27 15:17:24 补充机房层有明装接闪带，与屋面层的明装、暗装接闪带需要连通，机房层也有引下线的，是否机房层与屋面层接闪带的高差有引下线的地方也不用计算高差？

请问利用屋面梁板筋做接闪网，接闪网和女儿墙上的接闪带焊接连通的位置是？

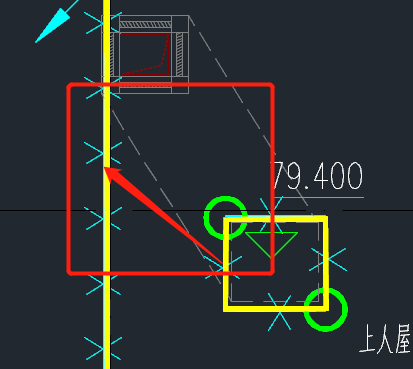

蓝色箭头所指向的接闪网和接闪带交叉处，是不是每一处都要接通？黄色箭头所指向的那处有避雷引下线了，还用另外接通吗？还是说有避雷引下线连通两者了就不用再另外接通了呢？

请问屋面的连接避雷带的这段引下线应该套【利用建筑物主筋引下】还是【沿建筑、构筑物

请问屋面的连接避雷带的这段引下线应该套【利用建筑物主筋引下】还是【沿建筑、构筑物引下】呢？第1：屋面框架柱距离女儿墙还有一段水平挑板，柱顶钢筋连接女儿墙上接闪带这一段是不是计算：【水平+女儿墙高+150mm支架高】？然后应该套【避雷引下线敷设 利用建筑物主筋引下】并加入【钢筋主材】，还是套【避雷引下线敷设 沿建筑、构筑物引下】呢？第2：设计说明【不同标高接闪带利用结构柱内两条主筋或用40X4热镀锌扁钢暗埋焊接连通形成闭环，避雷线在穿过伸缩、沉降缝时，应采取V型连接】是不是按处算接地跨接线呢？

请问广东2010定额利用屋面梁板筋做接闪网要怎么套价算量呢？

请问：1，如图1，利用屋面梁板上面两主筋做接闪网，工程量是不是计算紫色线的长度就行，蓝色线不用计算？2，如图2，上面计算出来的工程量是套用广东2010定额【避雷网安装 均压环敷设 利用梁内钢筋】？3，如图1，接闪网和女儿墙上的接闪带焊接连通，蓝色箭头所指向的交接处，是不是每一处都要接通？4，黄色箭头所指向的那处有避雷引下线了，还用另外接通吗？5，如图3，接闪网和女儿墙上的接闪带焊接连通（不是柱筋与接闪带连通），工程量是不是计算女儿墙的高度？还是计算女儿墙高度加上150mm到接闪带？6，接闪网和女儿墙上的接闪带焊接连通的工程量，是不是套用【避雷网安装 均压环敷设 利用梁内钢筋】，还是如图4，套用【避雷引下线敷设 沿建筑、构筑物引下】，然后在主材里加入做引下线的圆钢？

你好，请教几个有关防雷接地的问题。谢谢。

本工程为33层住宅楼，建筑主体高度98.3米，地下二层（层高3.7m）根据防雷及接地的设计说明及图例，列项如下：一、接闪器：1、接闪短杆 φ12热镀锌圆钢 L=500mm：根据屋面防雷接地平面图计算出避雷针的根数，套“避雷小短针在避雷网上安装”子目。2、天面明装接闪带,采用 φ10 的热镀锌圆钢,沿女儿墙(天面)高出150mm明敷,并与引下线焊接连通;支持卡间距1m：根据屋面防雷接地平面图计算水平和垂直的避雷网工程量*1.039，套“避雷网安装 沿折板支架敷设”子目，其中，未计价主材为 φ10 热镀锌圆钢。3、屋面接闪网格连接线,利用屋面混凝土楼板内≥φ10(或两条φ8)的主筋做不大于10x10米或12x8米的接闪网格：根据屋面防雷接地平面图计算水平和垂直的避雷网工程量*1.039，套“避雷网安装 沿折板支架敷设”子目，其中，无需另计主材。二、引下线1、利用柱内两根Φ16及以上(钢筋小于Φ16大于等于Φ10时采用四根)柱对角外侧主筋电气贯通作为引下线,要求其上与接闪带焊通,下与地梁两条面筋(当地梁面敷土深度少于0.5米时,则与地梁底部两条纵向主筋)焊接连通：根据基础防雷接地平面计算出引下线的个数*垂直高度（高度=屋面顶板（女儿墙顶）高度+基础埋深。套“避雷引下线敷设 利用建筑物主筋引下”子目，不需另计主材。三、接地装置1、测试端子,暗装接地电阻测试端子板。离地0.5m：根据防雷接地平面图，计算出测试端子的个数。套“接地跨接线”子目。（疑问：这里是否需补充主材）2、电气接地端子(40x4热镀锌扁钢)离地0.3m：根据防雷接地平面图，计算出测试端子的个数。套“接地跨接线”子目，并补充主材。3、局部等电位端子箱 离地0.3m 住宅卫生间内设于洗手盆下方：根据防雷接地平面图，计算出测试端子的个数。套“接线箱明装 接线箱半周长(700mm以内)”子目。4、总等电位端子箱 离地0.3m ：根据防雷接地平面图，计算出测试端子的个数。套“接线箱明装 接线箱半周长(700mm以内)”子目。5、预留补打接地桩头,40x4热镀锌扁钢,距外墙皮1.0m,室外地坪下0.8m：根据防雷接地平面图（水平+垂直）*1.039计算工程量，按“接地母线”子目考虑。6、接地线 利用基础地梁(圈梁)内钢筋做接地装置时,当所有地梁面敷土深度不少于0.5m时,可利用地梁面两条纵向主筋焊接连通做接地体,否则必须利用地梁底部两条纵向主筋焊接连通做接地体;当利用基础桩内钢筋做接地装置时,单桩承台利用桩内4条主钢筋与承台内接地用钢筋焊接,多桩承台利用桩内2条主钢筋与承台内接地用钢筋焊接。(无地梁处采用40x4热镀锌扁钢作接地连接线与桩台基础钢筋焊通。)防侧击雷:利用结构圈梁内一根≥φ10(小于φ10大于φ6时用两根)主筋通长焊接,在建筑物27层起每层及天面、屋面连成闭合回路,作为防侧直击雷接闪器,防侧直击雷接闪器应与防雷装置引下线焊接连通。自27层起,外墙上的栏杆、门窗等较大的金属物与防雷装置(防侧直击雷接闪器)连接。(无结构圈梁处采用φ10热镀锌圆钢作防侧击雷连接线与结构圈梁内主筋焊通。)第一小问：根据防雷接地平面图，（水平+垂直）*1.039计算工程量，套取“接地母线敷设 户内接地母线敷设”子目，删去主材（利用利用地梁底部两条纵向主筋焊接连通做接地体，故不需另计接地母线主材费）第二小问：根据建筑物结构外围计算一圈周长，其工程为长度*1.039，套取“避雷网安装 均压环敷设 利用梁内钢筋”子目。（疑惑：根据第一小问，已经计算接地母线的工程量，是否再计均压环。如需计算均压环，是否重复。请做下简单解析。谢谢。7、根据建筑防雷节点大样图，基础接地线跨接伸缩缝做法，跨接圆钢φ12向下弯(R=100)与基础梁底筋焊接。疑问：接地线跨接的根数如何计算。8、说明：强、弱电井内从首层开始,每三层及顶层由剪力墙主筋焊出电气接地端子,并与电气竖井内接地干线-40x4扁钢作可靠联接：已知接地端子为33个，计算接地跨接线为：33/3+1=12根，这样计算是否正确。另外，套“接地线跨接”子目，是否要补充“接地干线-40x4扁钢”的主材。9、说明：自27层起,外墙上的栏杆、门窗等较大的金属物与防雷装置(防侧直击雷接闪器)连接。(无结构圈梁处采用%%C10热镀锌圆钢作防侧击雷连接线与结构圈梁内主筋焊通。)由27层起,所有外墙上的金属门、窗、栏杆处均预留一接地端子。理解为：自27层起，根据铝合金门窗的樘数计算“钢铝窗接地 "的处数。这样是否正确。如有误，请指正。四、接地装置调试1、按”母线、避雷器、电容器、接地装置调试 接地网“一个系统考虑。以上是关于防雷接地的疑惑，请指正。谢谢您的指导！  补充问题：
