小白
2020-03-08 15:42:51
|
广东省
土建
|
423查看
4回答

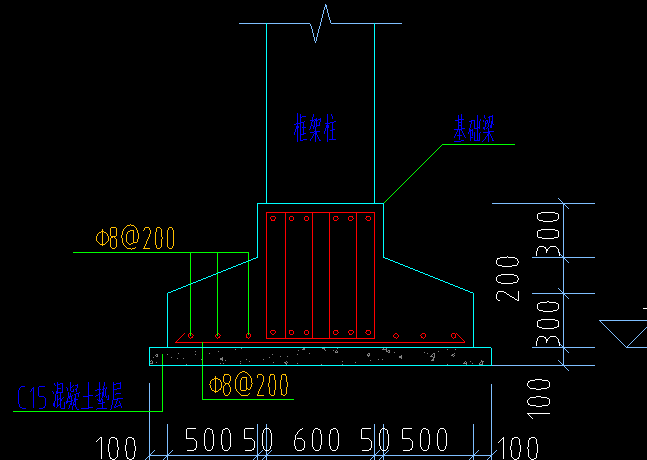

图中的条形基础要怎么画呢
2020-03-08 15:49:58 补充
全部回答
(4)
首答仅用{{minutesHtml}}
-
分别用条形基础和基础梁构件处理
2020-03-08 15:43:52
-

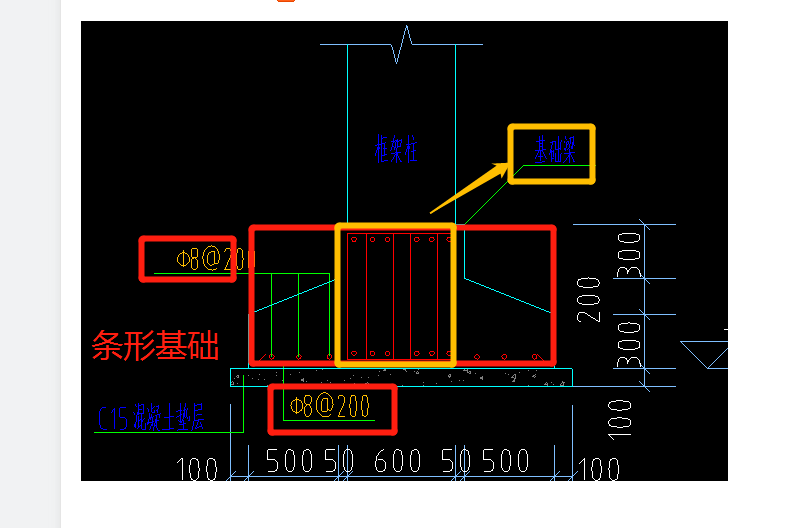

这是有梁式条形基础
分开
分别定义绘制条形基础+基础梁
2020-03-08 15:50:51
-

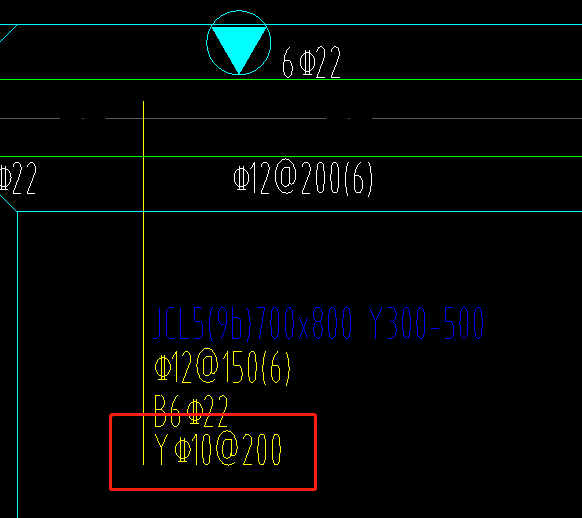

你好：用参数化条形基础+基础梁定义。C10@200是条形基础受力钢筋。
首次提交 2020-03-08 15:51:40 最近修改2020-03-08 15:52:08 (修改过1次)
-

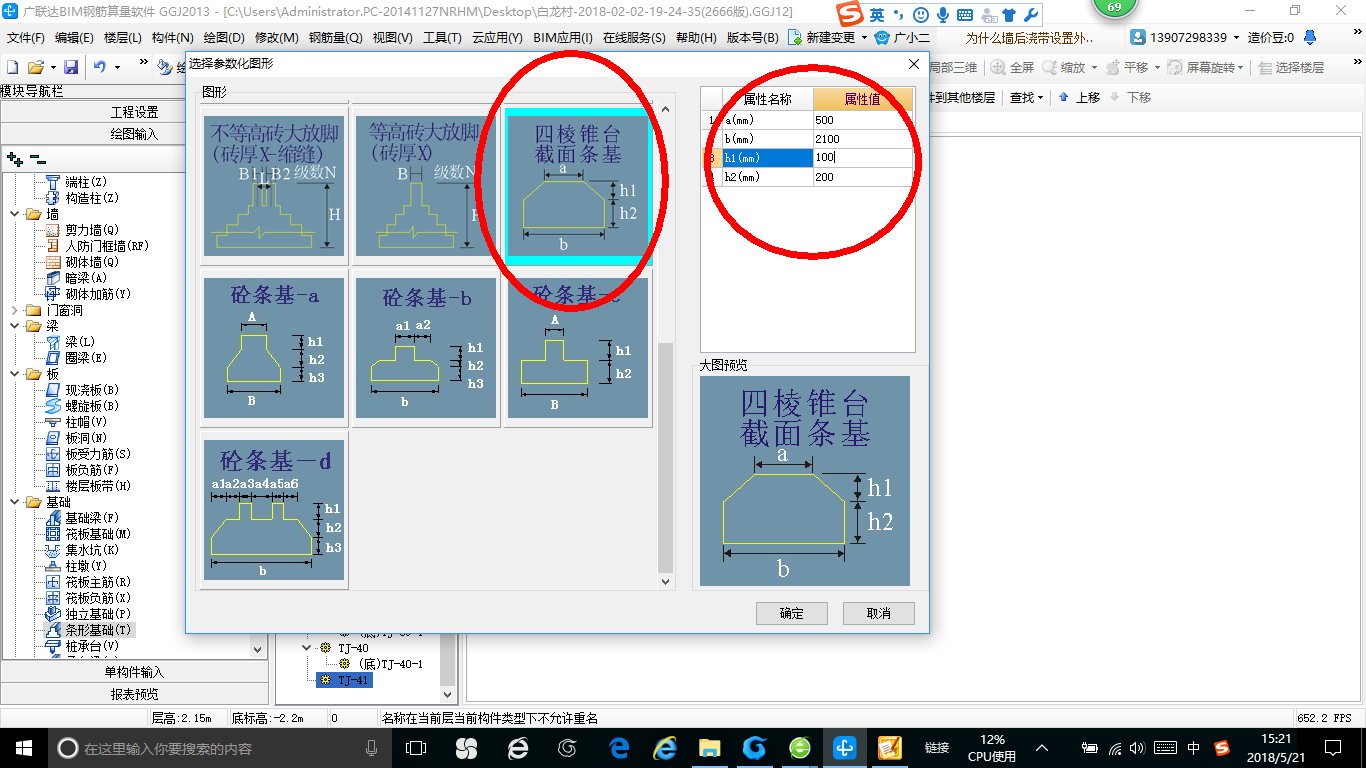

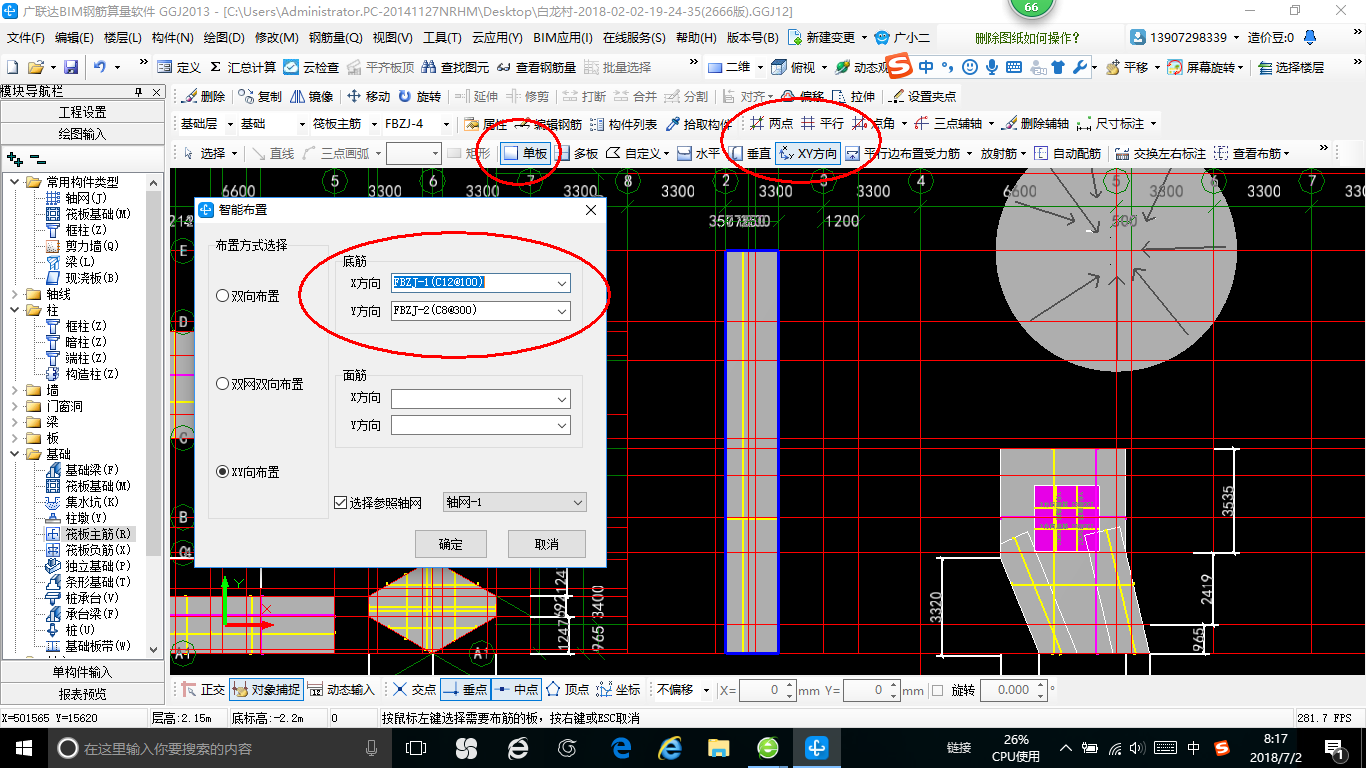

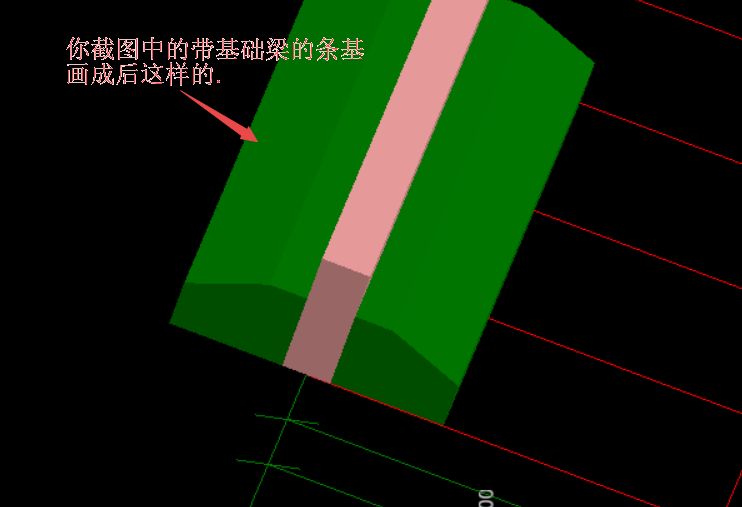

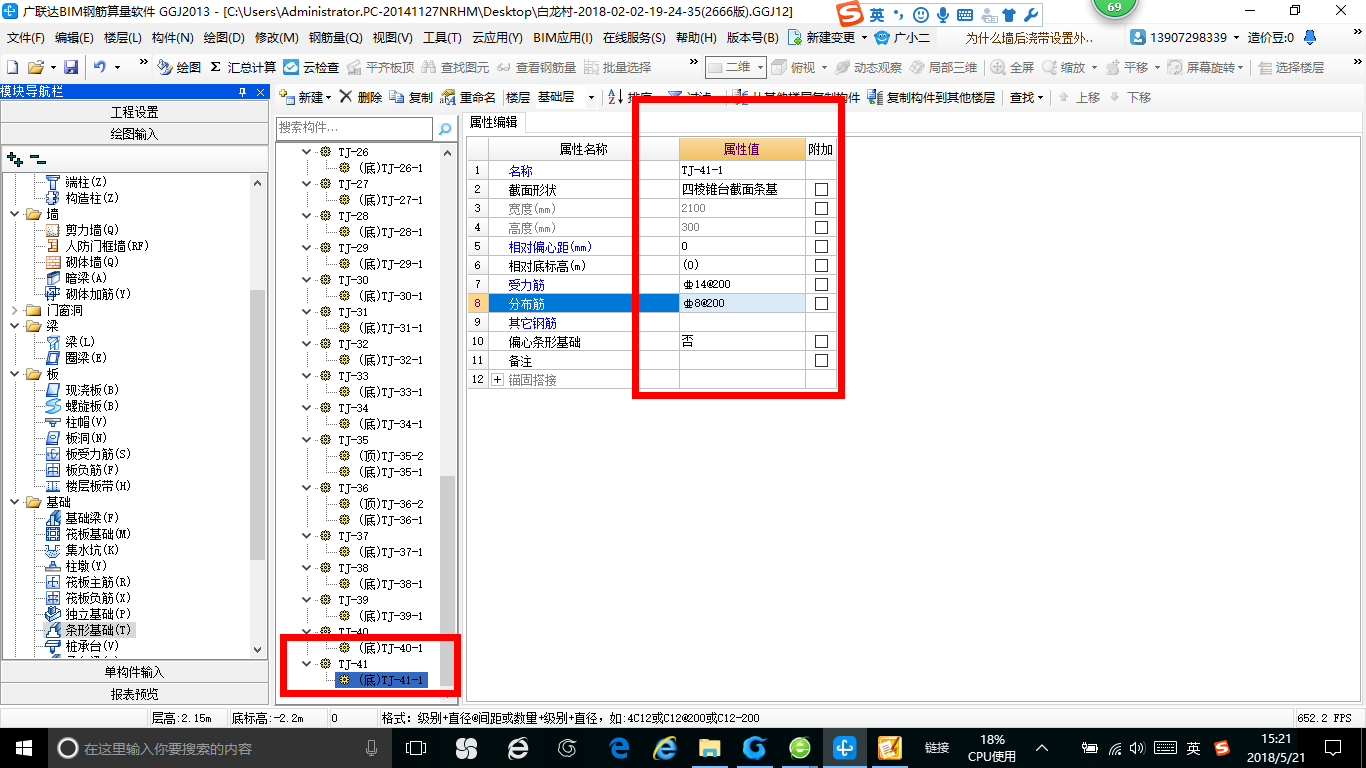

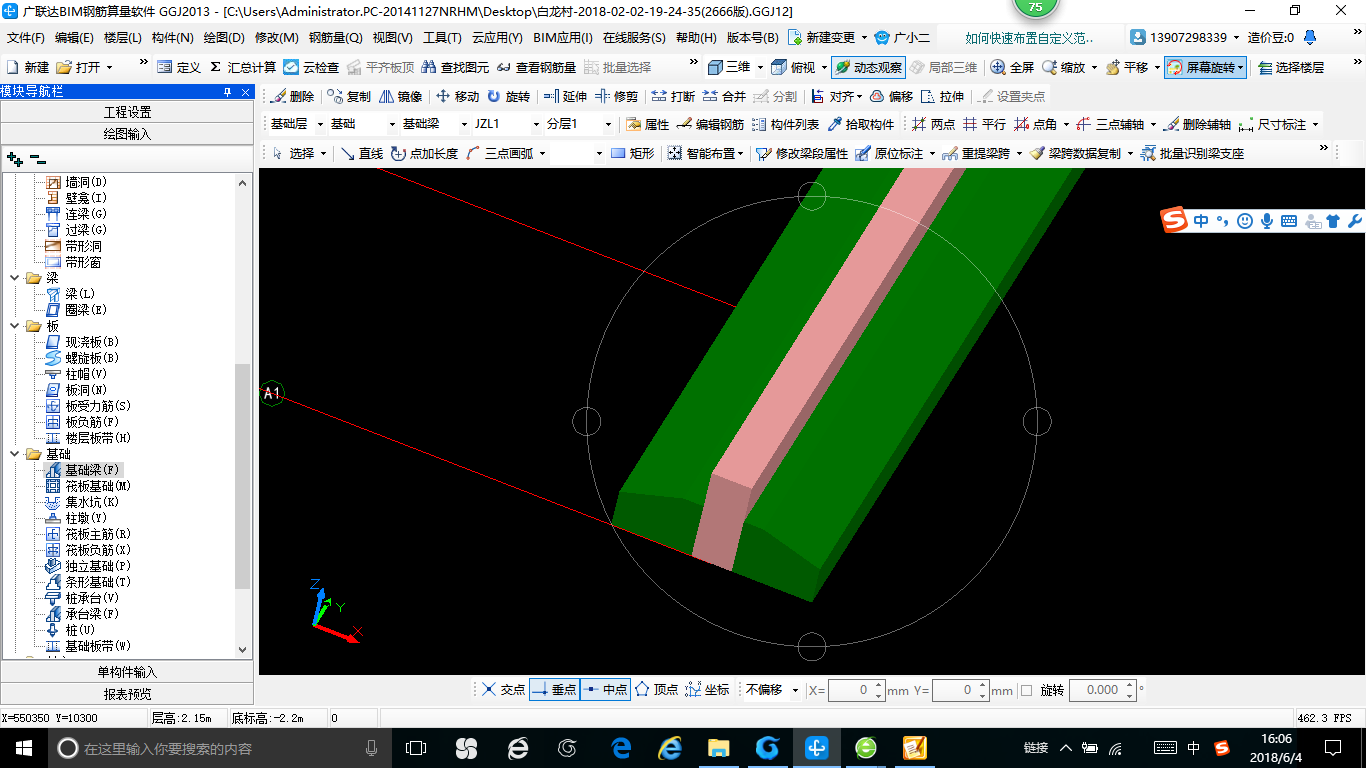

截图中的条基,分别用基础梁来定义中间的梁,用参数化四棱锥条基单元来定义下部的加腋部分,红圈中的钢筋是条基的横向钢筋,在同一位置分别画基础梁和条基,把它们组合起来即可.
2020-03-08 16:26:41
