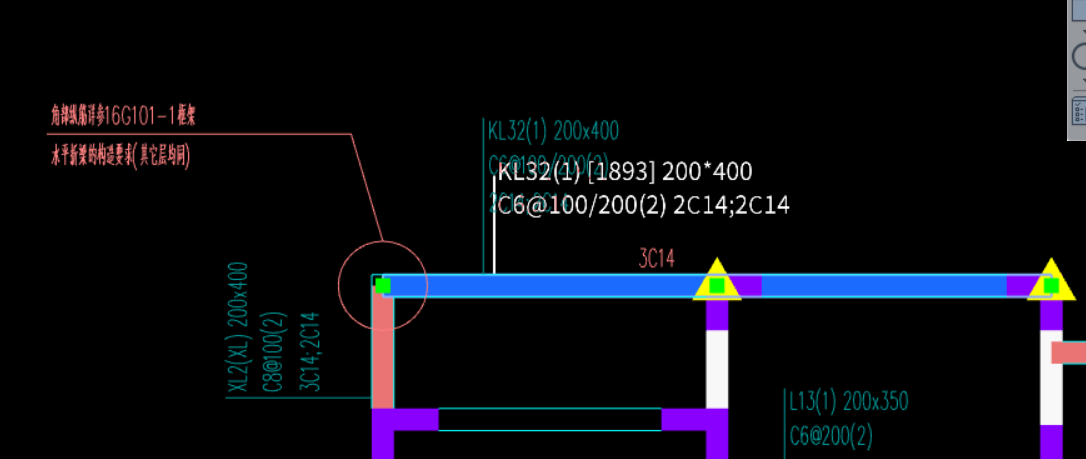

请问图中梁的标注具体为何意？
图中的标注是说两个梁拐角处的钢筋做法按水平折梁钢筋做法的意思吗？
此拐角处为两根不同的梁连接，无法进行合并，请问在软件中如何处理此处？
KL32的跨数不对是否也是因为此标注？
2020-03-08 19:16:23 补充

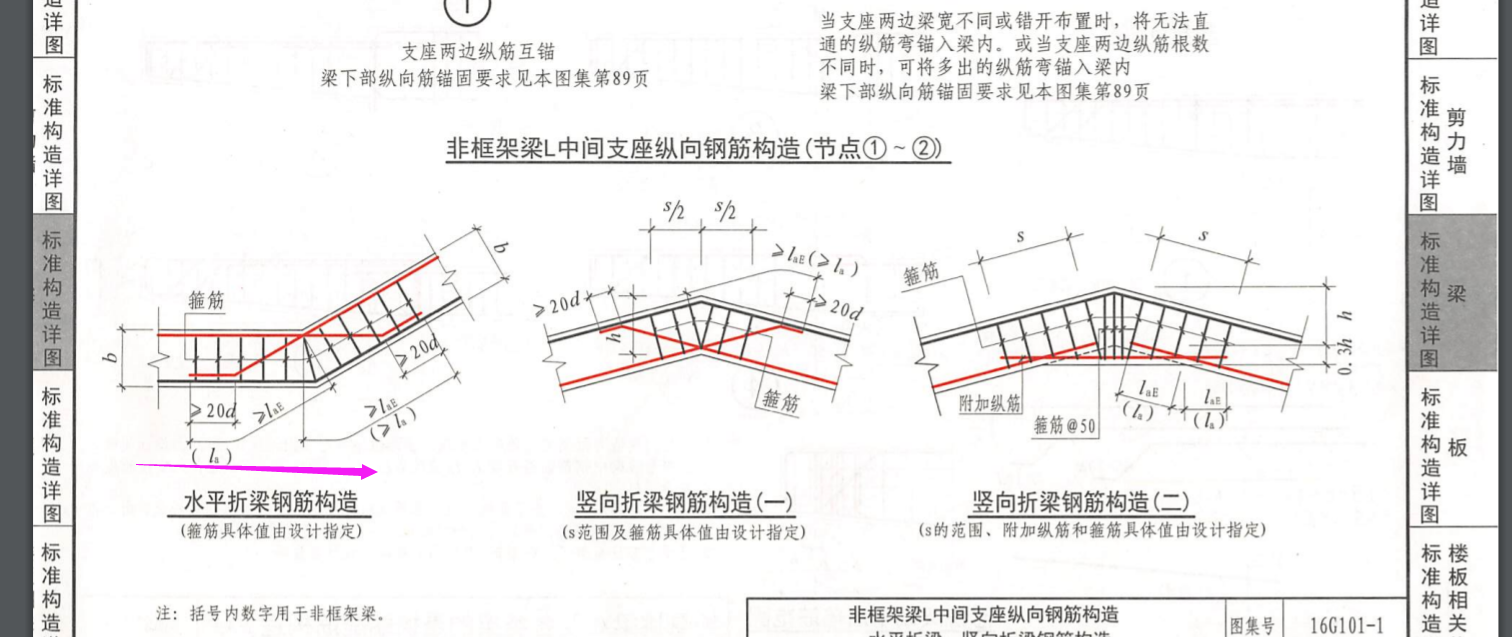

谢谢大家，询问过后一跨确实是左边的，那请问角部纵筋按照水平折梁构造要求，这个如何处理呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

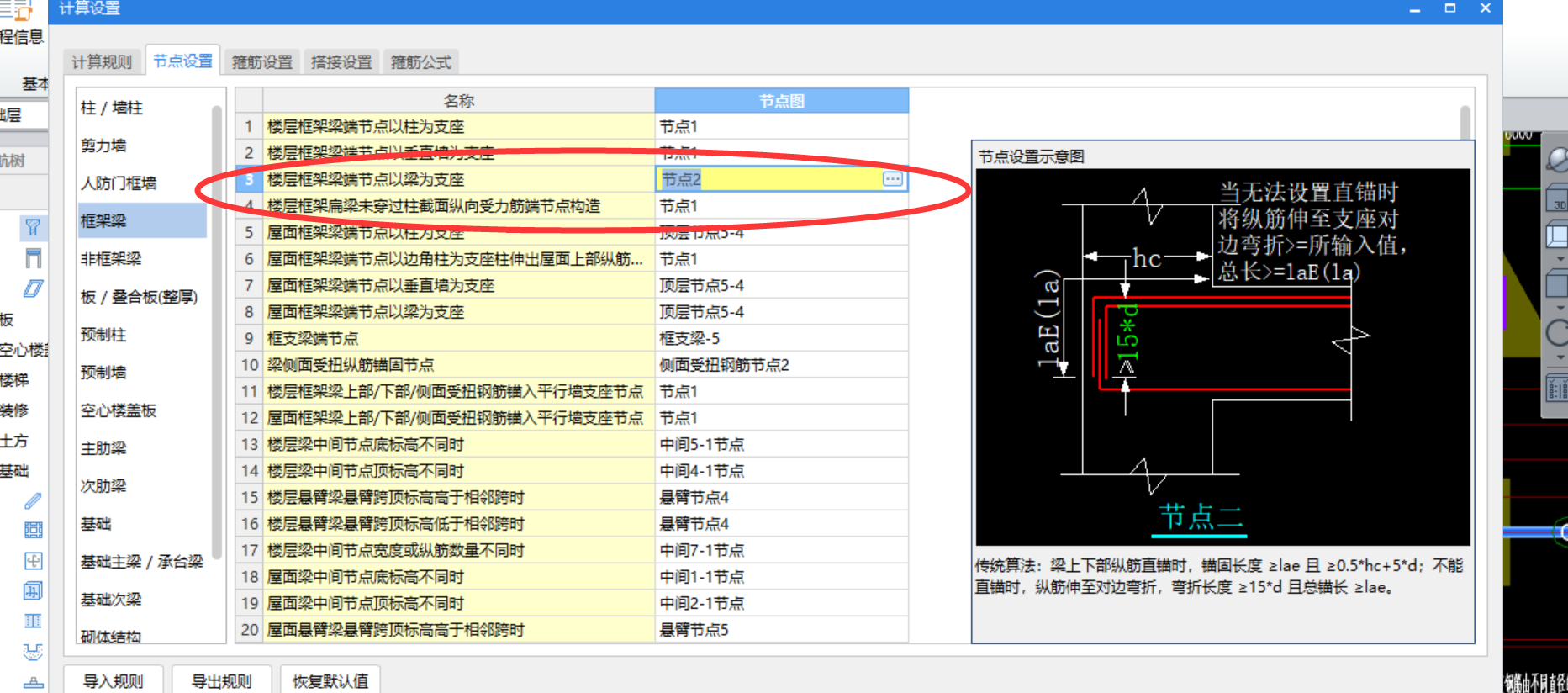

你好：应该是2跨，咨询设计明确的。因为是直线绘制的，软件不能识别为水平折梁，按照框架梁定义，在节点设置锚固长度。
首次提交 2020-03-08 18:54:21 最近修改2020-03-08 19:30:33 (修改过1次)
-
KL32（1）应该只是左边这跨而已。
2020-03-08 18:49:29
-
是否设计标注有误，左跨应该是悬挑梁。
2020-03-08 18:52:49
