飞一样的赶脚
2020-03-11 10:13:19
|
河南省
安装
|
456查看
5回答

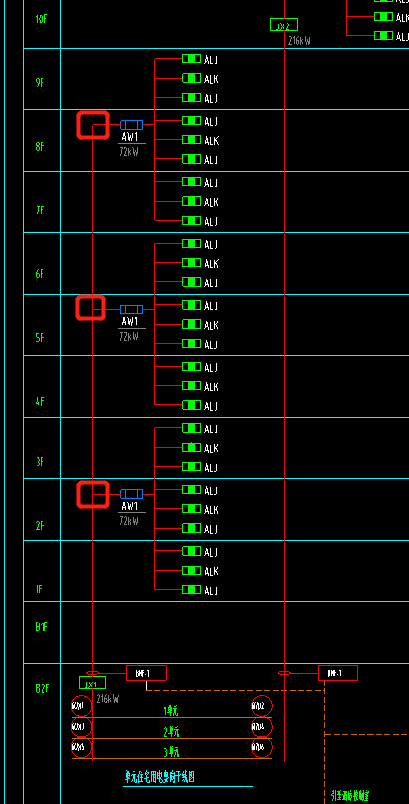

图中AW箱那个是进线的规格型号吗，矩形框那里用的什么连接的？
2020-03-11 10:27:20 补充
附一张JX1的系统图
附一张JX1的系统图
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
要看JX1配电柜的系统图，才能知道问题答案。即；才能知道预分支电缆主电缆的规格型号。
预分支电缆主电缆是YFD-WDZYJY1kv-4*150+1*70/支电缆是YFD-WDZYJY-4*50+1*25

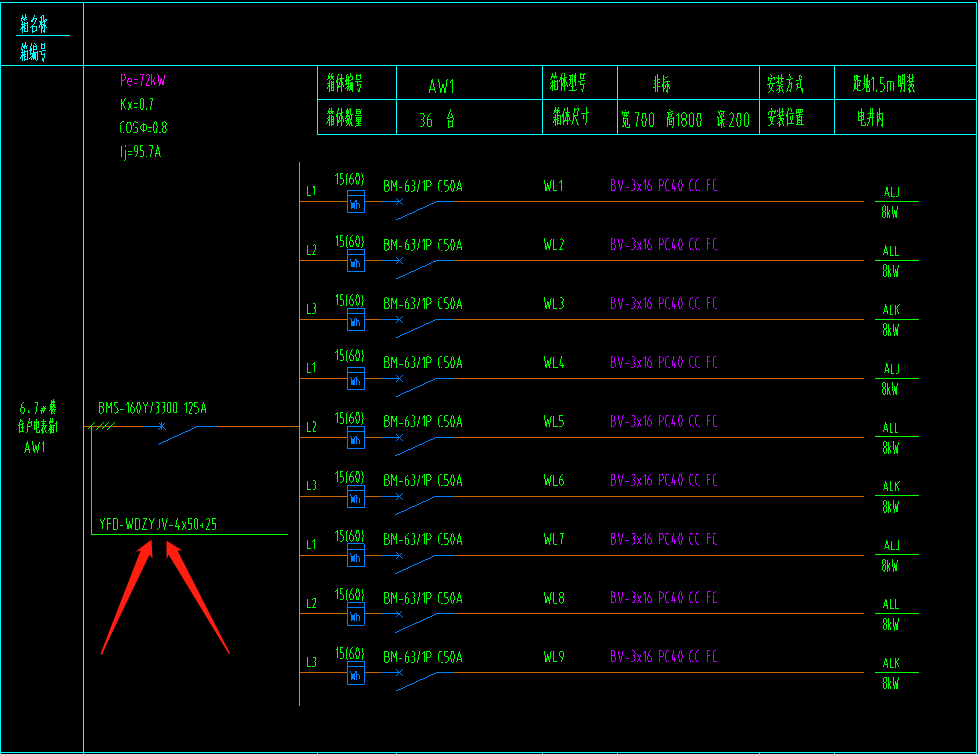

截图一、进AW1电表箱的电缆规格是；支电缆YFD-WDZYJY-4*50+1*25
截图二、因为是预分支电缆，所以你画的方框处，什么也不用计算。
首次提交 2020-03-11 10:21:57 最近修改2020-03-11 10:38:43 (修改过2次)
-
图中AW箱那个是进线的规格型号，矩形框那里用的应该是电缆T型连接，
具体的建议你到设计图纸的说明中去看一下，具体要求是什么连接形式
2020-03-11 10:16:00
-
1、是电缆型号
2、各箱单独走电缆
2020-03-11 10:23:11
-
这是预分支电缆，定制的
2020-03-11 10:24:55
-
图中AW箱那个是进线的规格型号吗，矩形框那里用的什么连接的？
答：你箭头所指的位置表示的是进线，使用预分支电缆进线。
2020-03-11 11:22:32
