努力谢
2020-03-11 16:07:23
|
贵州省
土建计量GTJ
|
514查看
4回答

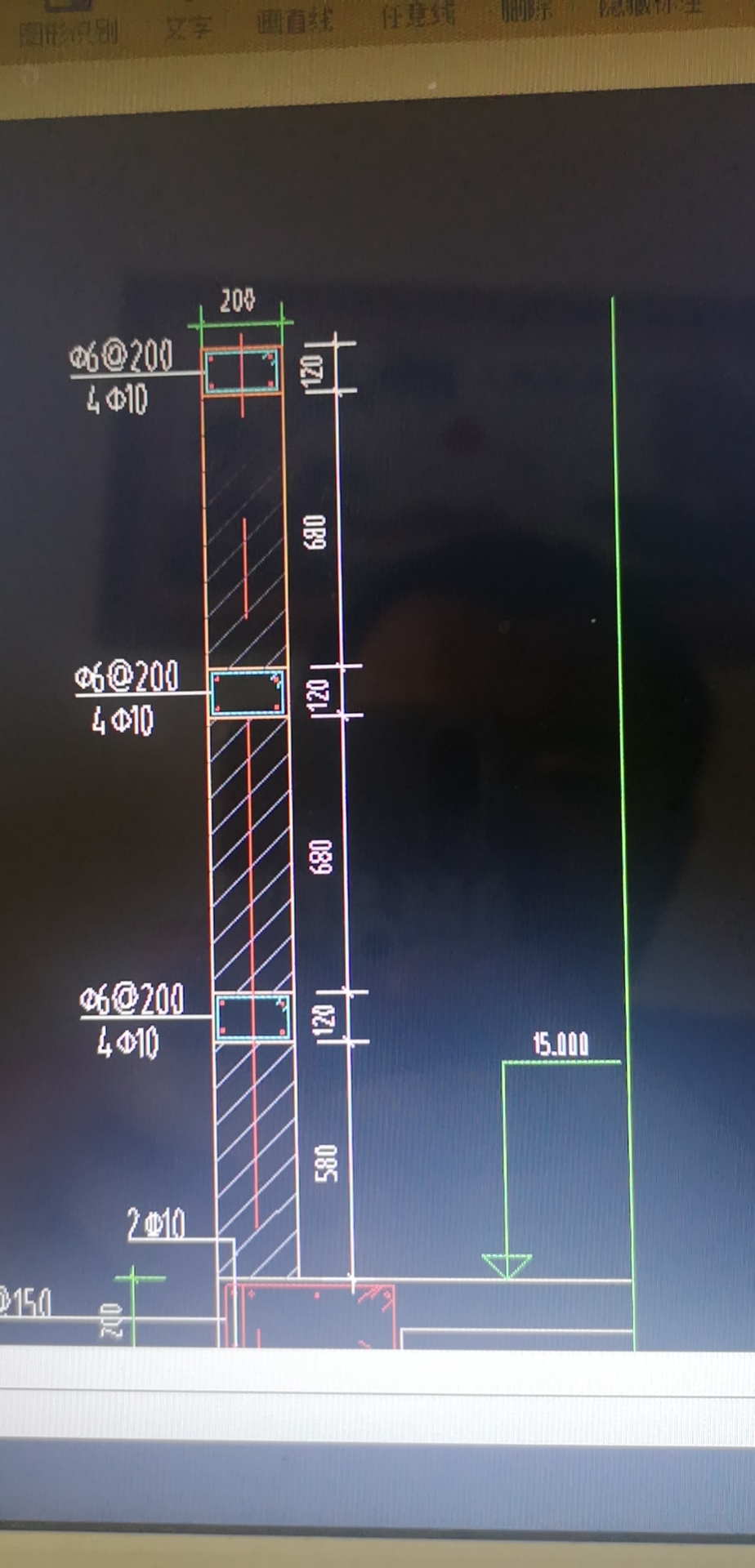

请问如图女儿墙应该如何绘制并加筋？
四根一级钢筋直径为六，间距两百，
箍筋四根一级钢筋间距为10
请问我理解的有问题吗？ 应该如何绘制呢？是剪力墙还是砌体墙，又如何配置钢筋呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

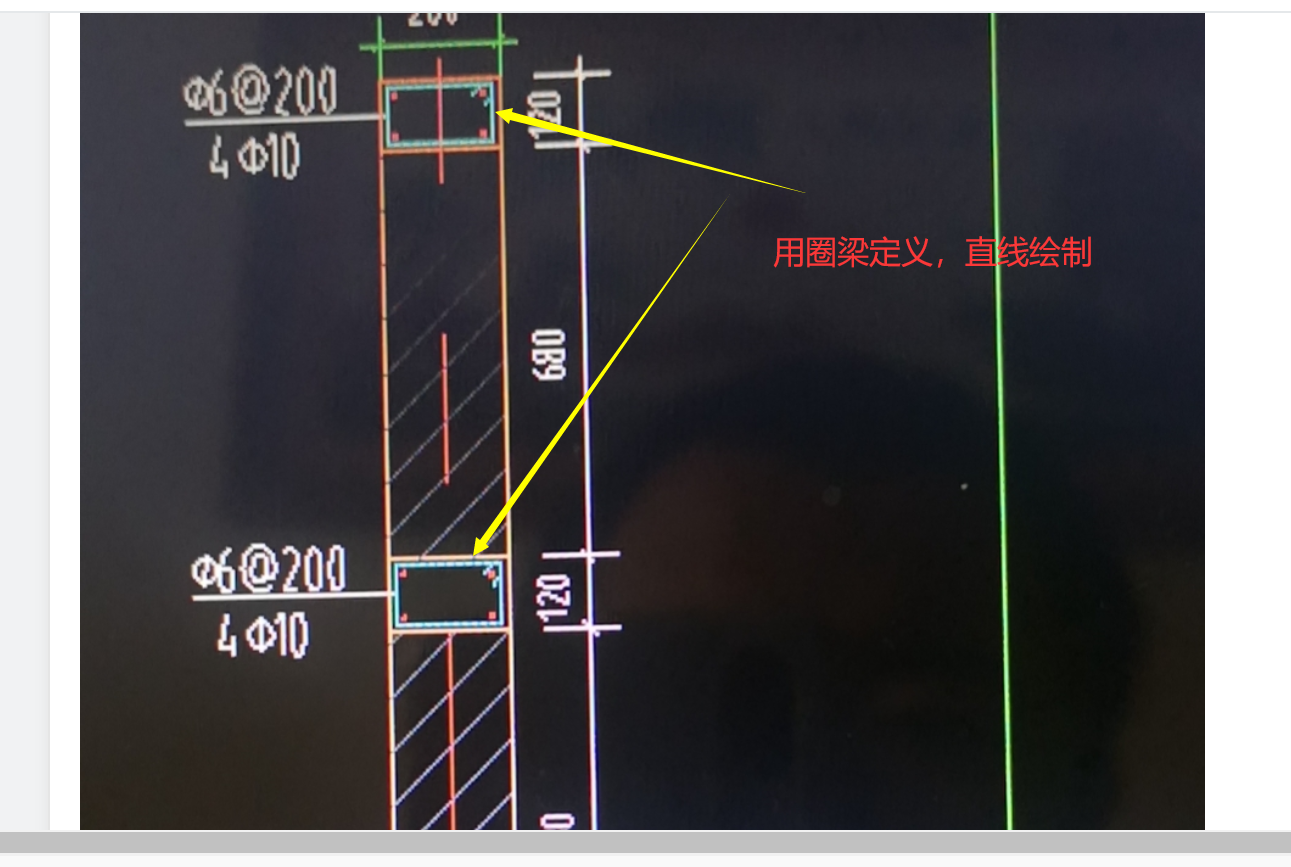

你好：按不同的高度定义圈梁，主筋上下各2A10，箍筋A6-200
首次提交 2020-03-11 16:08:46 最近修改2020-03-11 16:09:31 (修改过1次)
-
墙体看图例是砌体
用圈梁分层绘制。
2020-03-11 16:09:23
-
你好：这是砌体墙
2020-03-11 16:09:49
-
A6@200是箍筋，4A10是纵筋。
根据上图这是砌体墙，先绘制砌体墙，然后在墙中布置2道圈梁，墙顶布置1道压顶即可。
2020-03-11 16:10:06
