请各位大佬解释下这个是在哪里定义并绘制
这是电梯，可是我看不懂这个剖面图是什么意思，250是指的什么？ 希望各位高手能教教小白。。。
这是电梯，可是我看不懂这个剖面图是什么意思，250是指的什么？ 希望各位高手能教教小白。。。
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

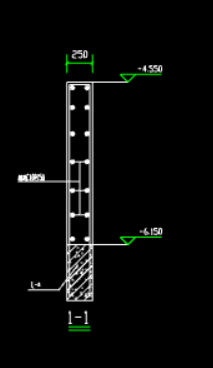

用剪力墙定义，墙宽250，你的截图看不清楚钢筋信息，

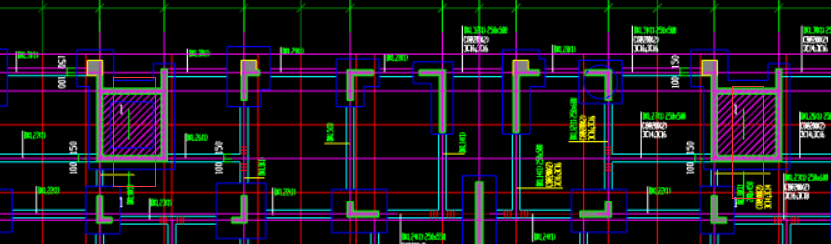

有这种填充的电梯井四周都要绘制剪力墙，剪力墙的高度为-6.15~-4.552020-03-18 13:57:04
-
这个是在剪力墙当中定义并绘制，输入相应钢筋即可
2020-03-18 14:01:34
-

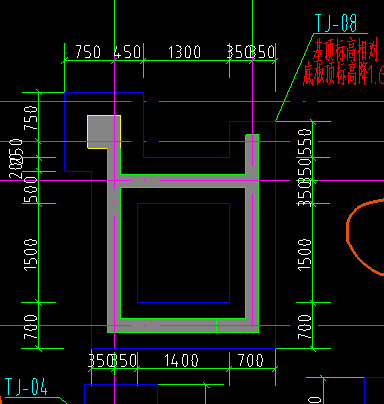

蓝线指的条形基础 基础宽700 轴线居中 你画好了就知道250是指的轴线到基础边线（1300长的那一段）的距离
电梯井坑底面标高-6.15
首次提交 2020-03-18 14:28:44 最近修改2020-03-18 14:32:17 (修改过1次)

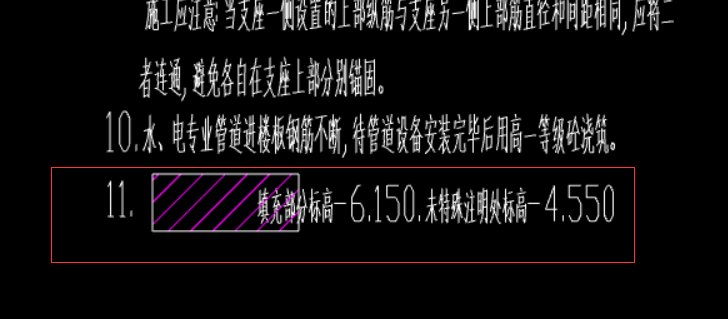

有这种填充的电梯井四周都要绘制剪力墙，剪力墙的高度为-6.15~-4.55
