地沟说明给定的型号尺寸和平面图中的尺寸不符

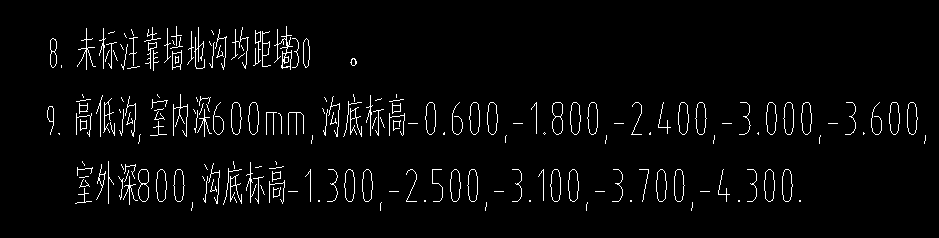

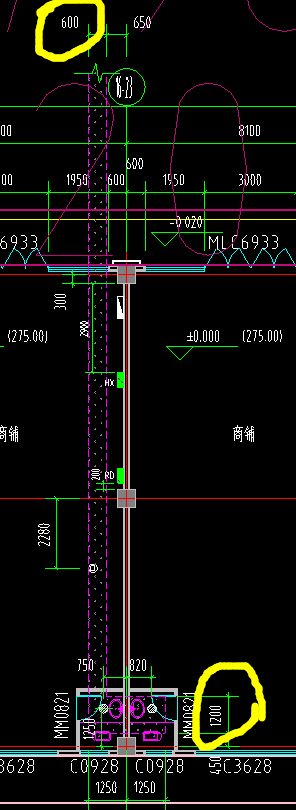

如图，地沟说明中给定了C2室内管沟的几个型号，经查沟宽和沟深为800*800,1000*1200等，但是图纸中沟宽标出来尺寸了600和1200宽，这时候不知道该怎么做了，图纸还说了高低沟室内深600，室外深800，高低沟是指室内室外的沟连接时有一个高差所以是高低沟吗？或者室内的沟有高差的话也可以是高低沟吗？这个高低沟给定的沟深尺寸可以用不？
全部回答
(1)
首答仅用{{minutesHtml}}
-
你好，这样图纸和图集有冲突的，那么这个地沟的做法按照图集的进行计算，但是地沟的尺寸按照图纸给出的尺寸计算的。（这样你这个就可以进行计算的，图集主要是看具体的做法的，但是图纸才是结合实际进行设计的尺寸的。）如果实在不确定，你这个最好是和设计在沟通哈，确定好在进行计算。
首次提交 2020-03-19 14:12:14 最近修改2020-03-19 14:13:13 (修改过1次)
