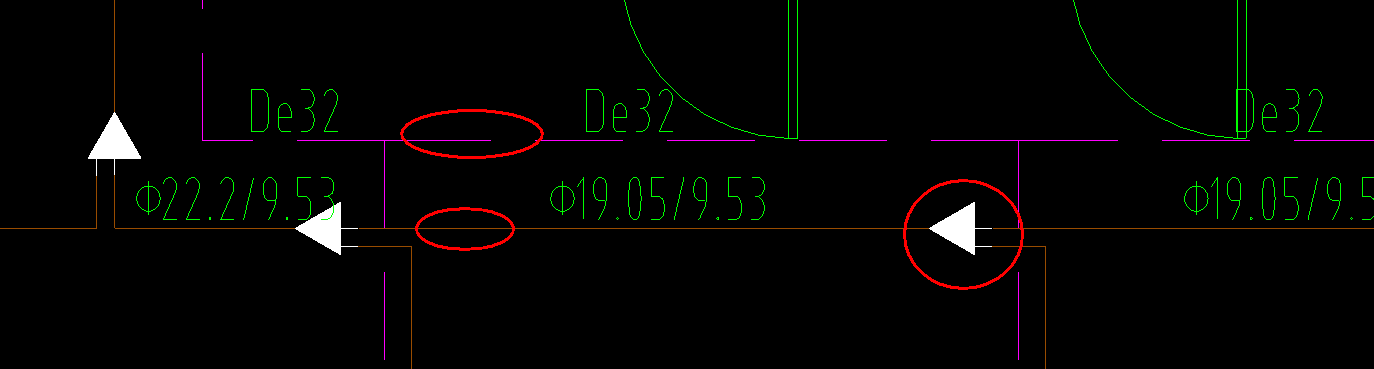

那根是冷媒管 哪根是冷凝管，箭头表示合流的意思吗？
2020-03-20 12:47:10 补充

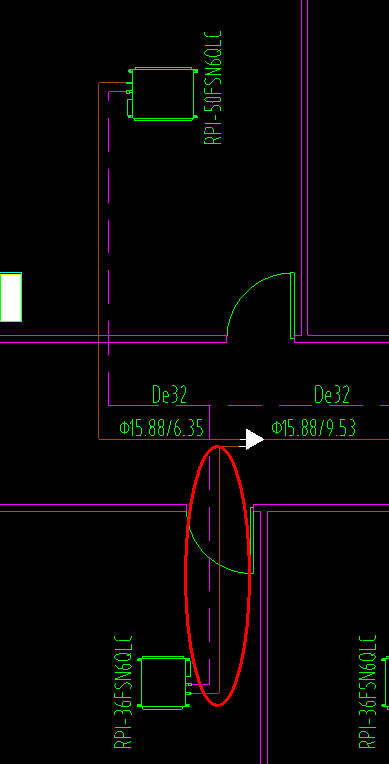

从风机盘管引出的未注明的冷媒管规格怎么确定，是否为？
从风机盘管引出的未注明的冷媒管规格怎么确定，是否为？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
有三角的两根都是冷媒管（大的是汽管，小的是液管），三角是分歧管（铜管三通）。
截图中，紫红色的是冷凝水管（De32）
首次提交 2020-03-20 12:40:52 最近修改2020-03-20 12:41:21 (修改过1次)
-
箭头管是冷媒管。32是冷凝管
2020-03-20 12:38:10
-
那根是冷媒管 哪根是冷凝管，箭头表示合流的意思吗
22的和19的管都是冷媒管，箭头表示合流的意思，这是一个管件。也是三通。
2020-03-20 12:41:07
