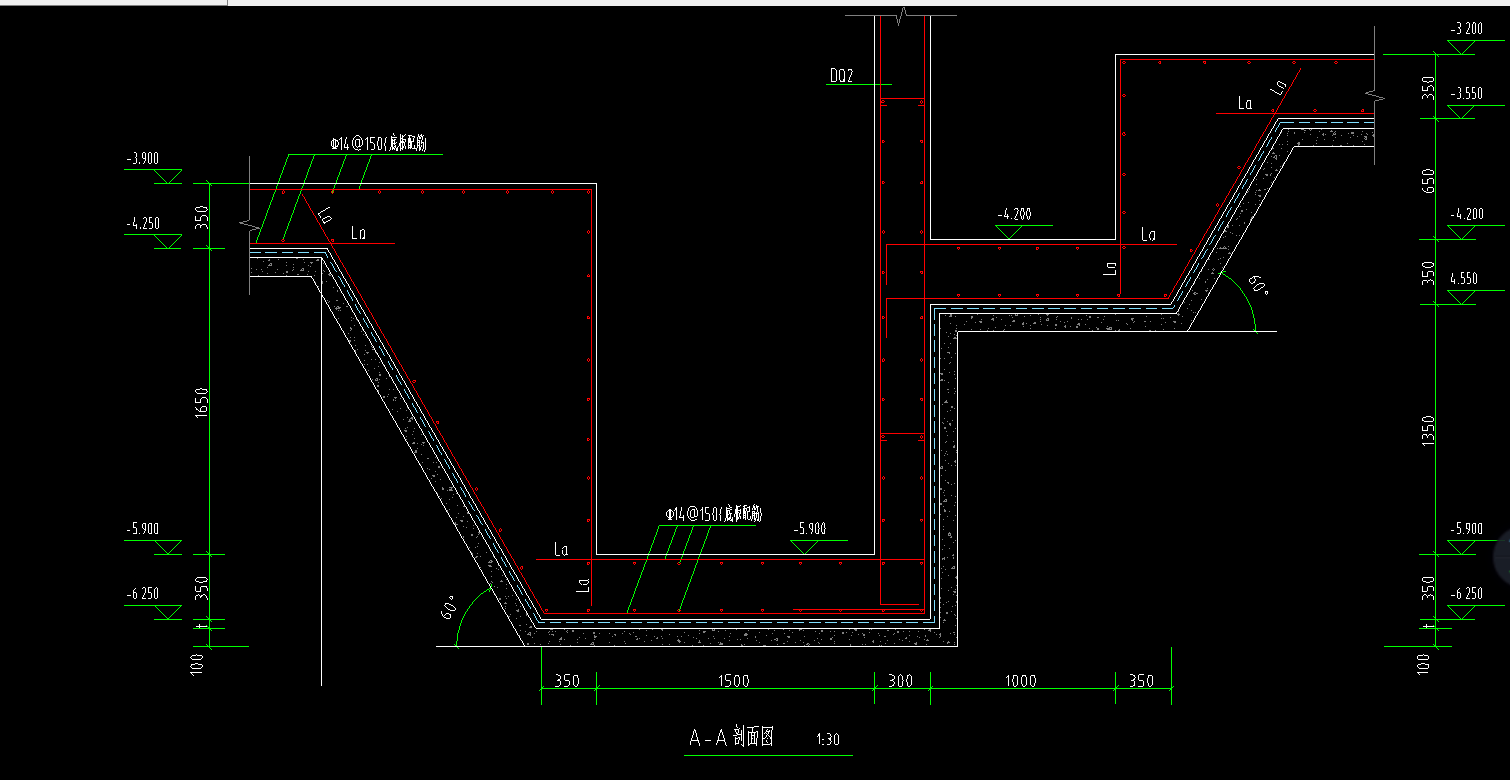

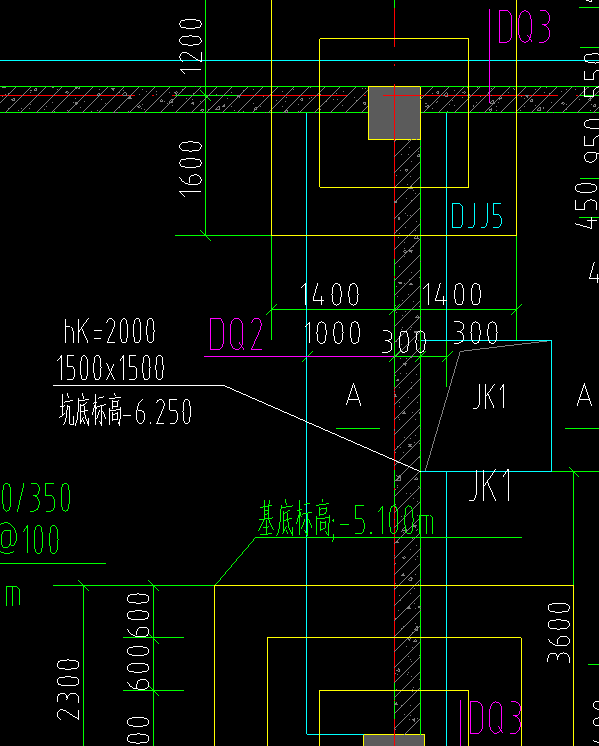

你好 集水坑详图下面的1500 在平面图中是哪个位置 ？谢谢

这个2-2是哪个位置的剖面？在平面图中找到了2-2，也没看见那个位置有两个坑啊

筏板里面垫层模板面积怎么在软件中提取模板面积（不是坑四周斜面和底面，如图）

实际施工中筏板里面的集水坑，后浇带，下柱墩没有采用砖胎膜，而是自然放坡，在坡面抹灰或直接浇筑的方式施工的垫层，那么如图下柱墩（或集水坑或后浇带或变截面）箭头所指位置是布置了木方或10cm高挡板的，请问这部分在软件中能单独设置和提取模板面积吗？当然可以手算，就是想问一下软件可以吗，设置了半天，找了半天网络问答，都是回答的坑立面或斜面坡面的回答，我想问的是图中箭头所指挡板面积，现场（集水坑，后浇带，下柱墩，变截面）就是这么干的。

有-1层车库的筏板上面的排水沟为什么写的起点标高150怎么理解

有-1层车库的筏板上面的排水沟为什么写的起点标高150怎么理解？筏板顶标高本来就是负的，还有地下室车库，这里的排水沟在筏板挖个坑吧？而且集水坑应该一般也在筏板底下，这里集水坑和排水沟还是连通了的。并且并且，该图示是在地下一层截取的一段图纸信息，不太可能在别的楼层的信息在地下一层平面图上显示啊。我就是不理解这里写的起点标高150什么意思呢？谢谢高手回答。

截水沟或者排水沟的怎么算

请问下面这两个图，第一个是集水坑引伸出去的一个长线，应该也是属于排水沟之类的吧，我也不太确定，端头还是断开的，不知道为什么还断开。下面那个是进地下车库入口的下坡位置，这里也有个截水沟。这些都是建筑平面图上的，没有从结构图找到相关的做法，不知道怎么计算这种排水沟还是截水沟的东西，谢谢。第一个图这里也不明白为什么还会断开，当然都没有具体尺寸什么的，也不知道怎么算。谢谢，请高手详细解答，这类计算属于土建计算的范畴吗？

怎么理解这个位置？

1：图集截图中，保护层≤5d，d指的竖向钢筋直径?    这个直径d是按最大的直径算还是最小的直径算？2：截图中锚固区横向箍筋应满足直径≥d/4，这句话什么意思？指的锚固区箍筋直径大小吗？3：电梯井壁和电梯井坑口（内侧）在同一个平面上，（电梯井坑深1.8米），坑底1米厚（随筏板厚）。这时布置电梯井壁剪力墙水平筋c8-150，坑深1.8米位置要按C8-150布置吗？  图集哪有说明吗？        坑底1米厚位置完按C8-150布置吗？                      （1）尤其坑口位置内侧齐平，还要布置剪力墙水平筋吗？（这个位置在集水坑里布置坑壁水平筋了。）  这个坑壁水平筋，直径是按筏板钢筋直径20算？还是按剪力墙8直径算？为什么？补充问题：图集截图中，保护层≤5d，是指的基础底保护层？还是暗柱构建保护层？或者基础顶保护层？
