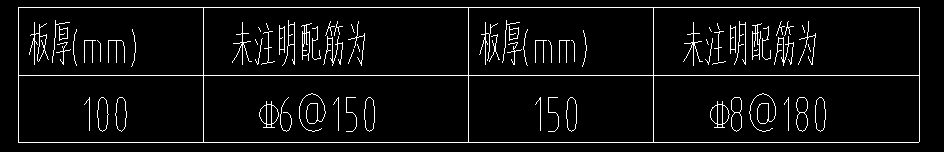

像这种直接说板未注明配筋为XXX的，是指的底筋还是面筋？未注明版均为双层双向？
2020-03-29 22:23:36 补充
2020-03-29 22:26:22 补充
我也画过几个工程，但是这种描述不清的实在是少见，也不是说有啥难度，就是不好理解。没标注的板都是双层双向？感觉不太合理！单指底筋？有没有确切的明说。也不可能单指面筋。寻求设计给出明确的答复？
2020-03-29 22:30:08 补充
而且图纸上也有少量的负筋，如果未注明的板都是双层双向，那么和图上的已有负筋就是隔一布一了，但是这也就是一个普通的别墅楼楼板，还真不至于这样设置钢筋。我查了好多规范，也没有找到哪一处能明确的说明这种描述的具体含义。没有也无所谓，我就是想知道到底有没有个权威的说法。
全部回答
(3)
首答仅用{{minutesHtml}}
-
未注明不是说没画出来的，是说画在图上，但是钢筋上没写钢筋型号的，画的面筋就是面筋，画的是底筋就是底筋
2020-03-29 22:14:30
-
这需要看表头外的文字说明，这的信息一般是板底钢筋。

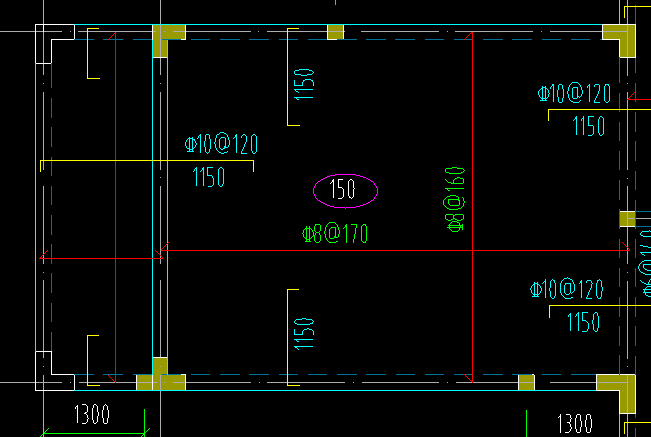

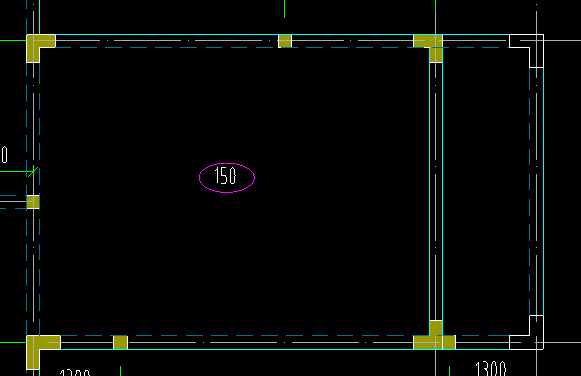

上截图是属于未标注，至于是有面部钢筋否，这需要看设计说明，下截图是属于有标注了。
是否是描述不清楚，在这不好表达，因为无法了解你的设计情况（如说明），确实不清楚，就是要咨询设计了，并不能没有依据的去猜测或者判断。
首次提交 2020-03-29 22:14:45 最近修改2020-03-29 22:28:32 (修改过2次)
-
配筋一般应该还是会画上去的，只是没有标注配筋的型号。你就单看最左边的板上的凉宫红色的线（这是钢筋线），他们就是底筋，但是没有标明钢筋型号，也就是图上说的未注明钢筋。
没画就是没有，你别想多了。未注明钢筋根本没有说是双层双向的，你就把看到的没有标注钢筋型号的按未注明钢筋处理就好了。思维别太发散了首次提交 2020-03-29 22:15:34 最近修改2020-03-29 22:35:10 (修改过2次)
