哲哲哲哲锋
2020-03-31 14:27:29
|
内蒙古自治区
土建预算钢结构算量GJG
|
7054查看
1回答
关于钢结构中WLT YC 所指的具体位置？

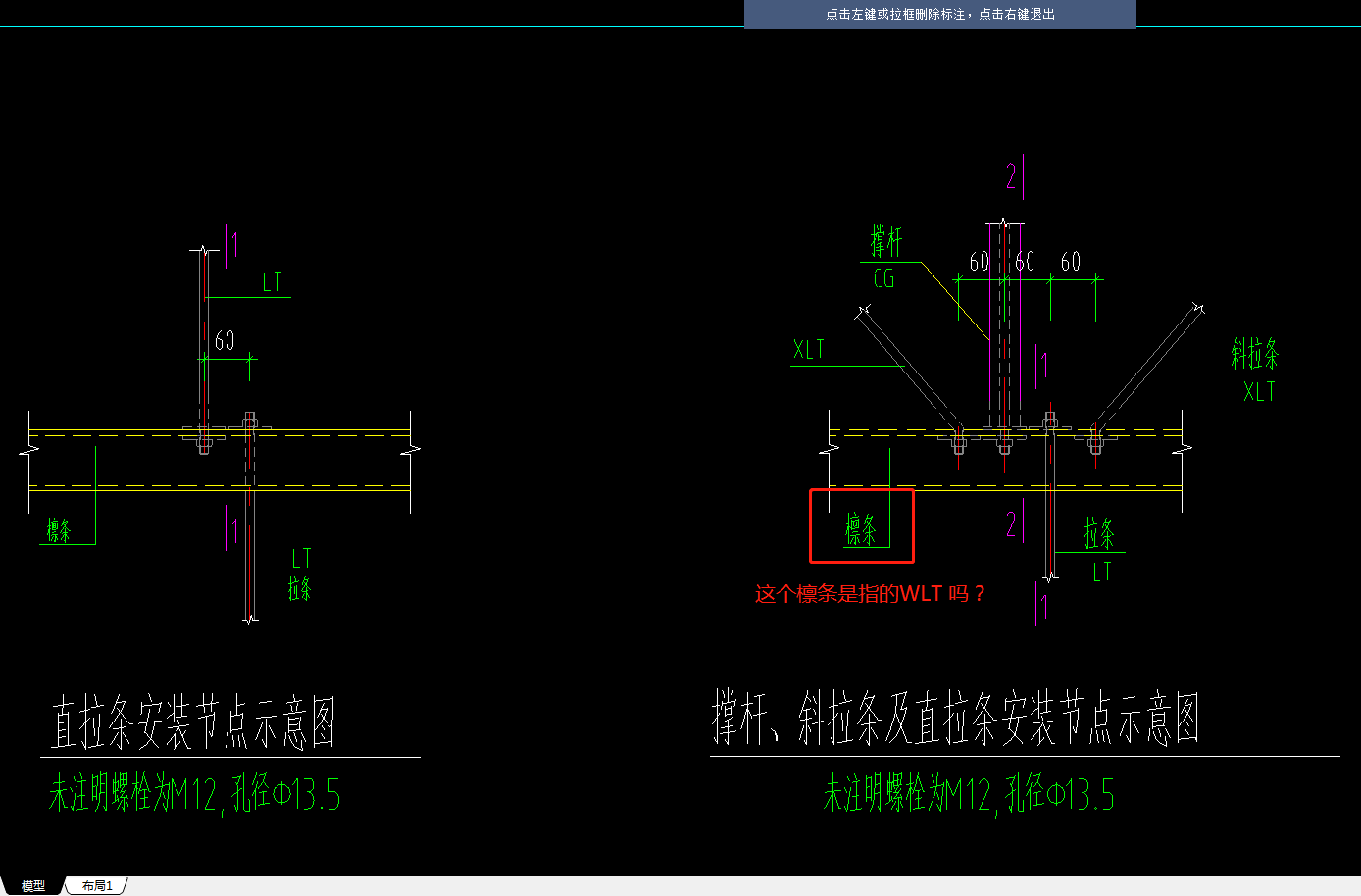

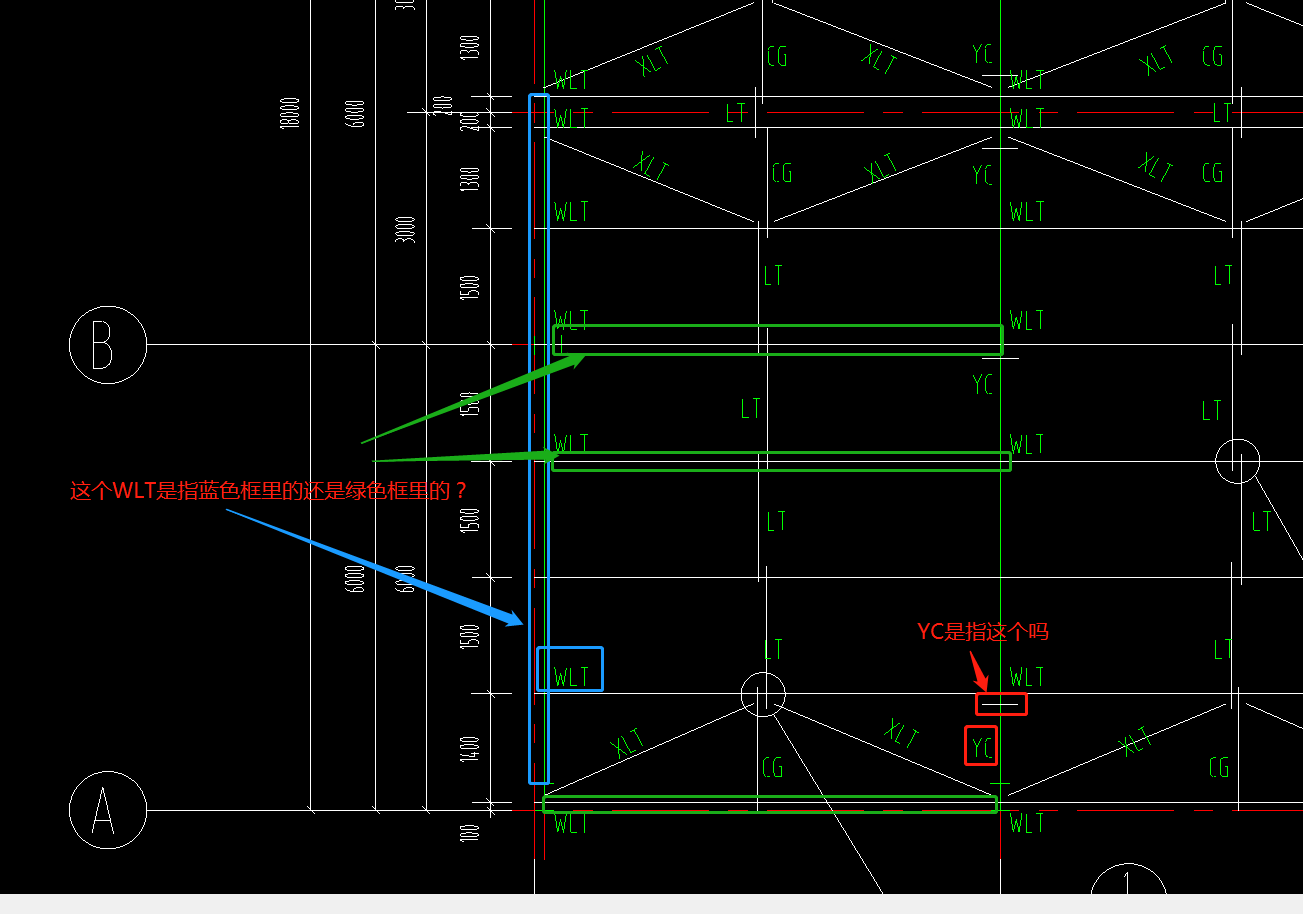

WLT 是指的屋面拉条还是檩条，是指的横向绿色框选出来的还是纵向蓝色框选出来的？WLT 什么情况下指的是屋面拉条，什么情况下指的是屋面檩条？
上图中YC所指的红色框选是否正确？

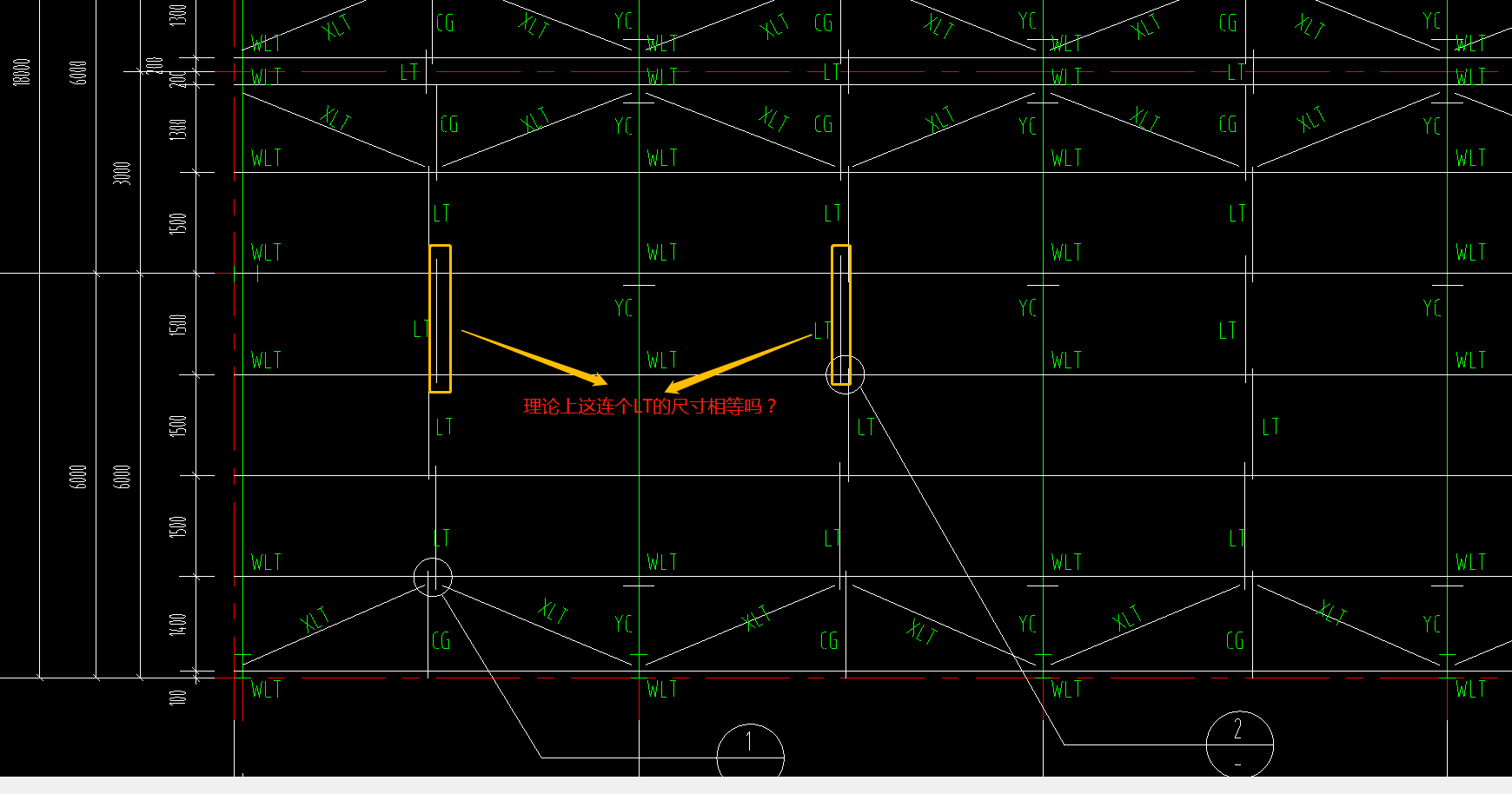

第二张图中黄色框选出来的两个LT 理论上长度是必须相等的吗？还是可以相等也可以不相等？

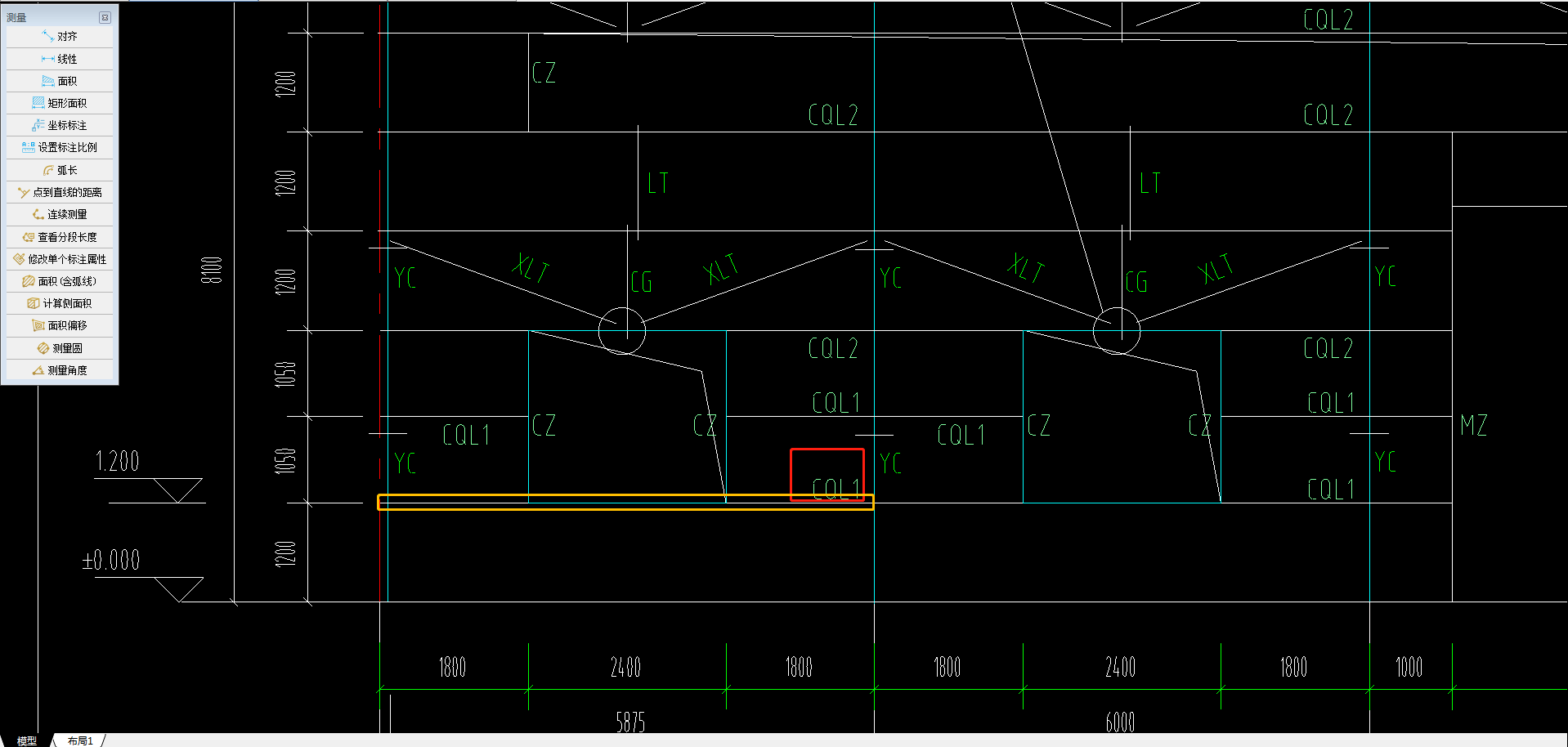

第三张图上，CQL1是指的墙梁吗？他所指的是黄色框选出来的部分吗？还是需要扣除窗户部分的长度？
2020-03-31 14:58:07 补充

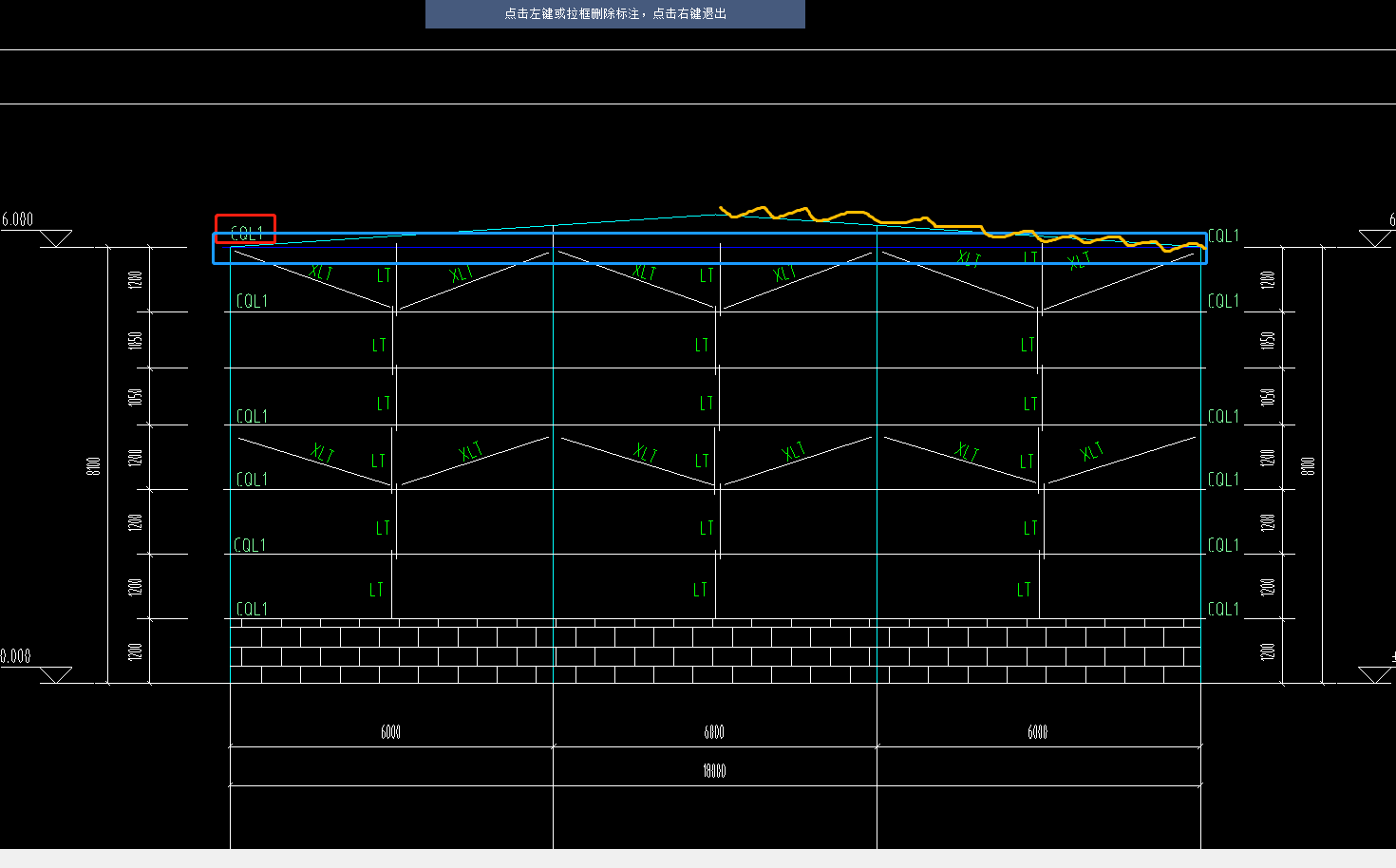

5.上图中的CQL是指的横的直线还是斜线？
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
WLT 是指的屋面檩条，也就是最后图中那个檩条，是指的横向绿色框选出来的，WLT 什么情况下都不是屋面拉条，就是屋面檩条。
上图中YC所指的红色框选是正确。
第二张图中黄色框选出来的两个LT 理论上长度是必须相等的。
第三张图上，CQL1是指的墙梁，他所指的是黄色框选出来的部分，窗旁边那个需要扣除窗户部分的长度。
上图中的CQL是指的横的直线。
2020-03-31 23:09:50
