照明回路与插座回路在同一张图纸上怎么算

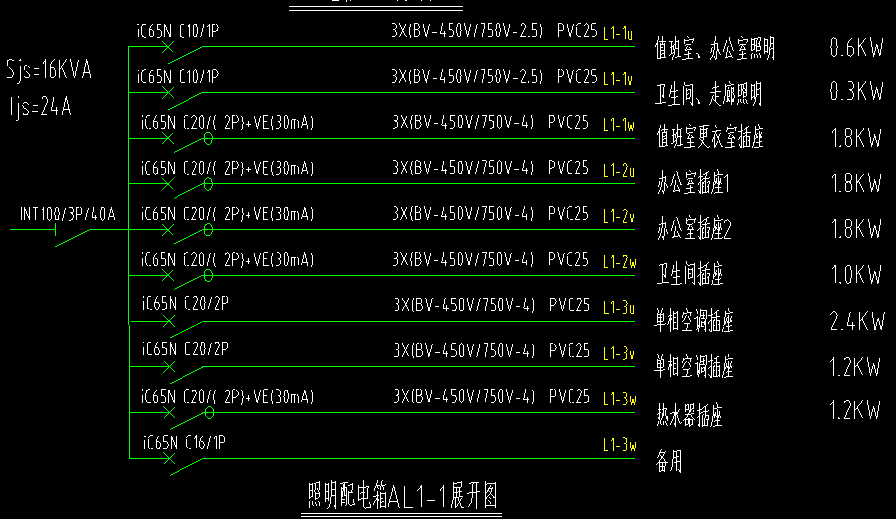

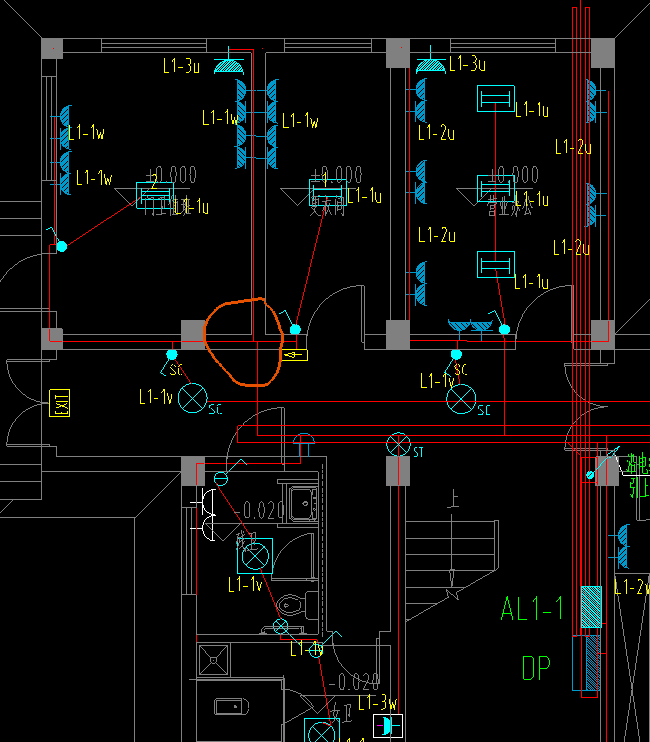

各位老师，如上图，系统图里面，插座和照明是分成不同回路的，但是在图纸上都是画在一起，我用多回路识别的时候，会几个回路都一起识别下来，这样会有问题吧？这样子的图我是不是应该直接画线计算？还有，在图上画圈的地方，是需要重复画回路吧？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
不要用回路自动识别，你用选择识别功能。但是你的图纸照明回路和插座，平面串到一起了。
这种情况，最佳方法，还是手绘，照明和插座分别画，也很快的。
首次提交 2020-04-01 10:46:51 最近修改2020-04-01 10:48:17 (修改过1次)
-
这样图无法误码别，画图算量。
2020-04-01 21:59:48
