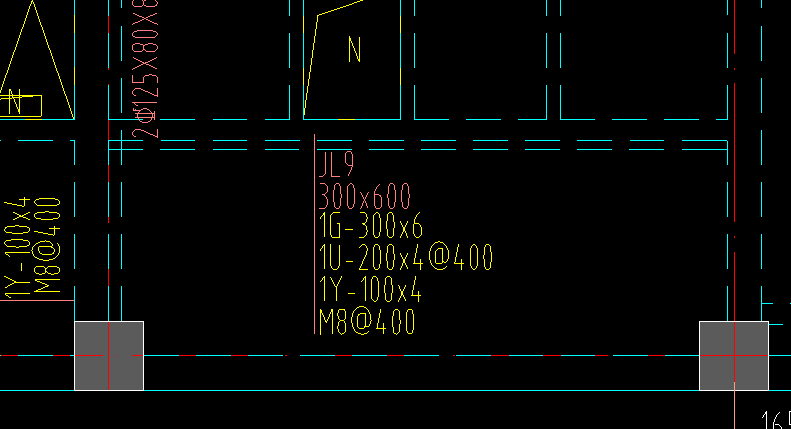

这个梁的标注是什么意思
能简单解释一下吗
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

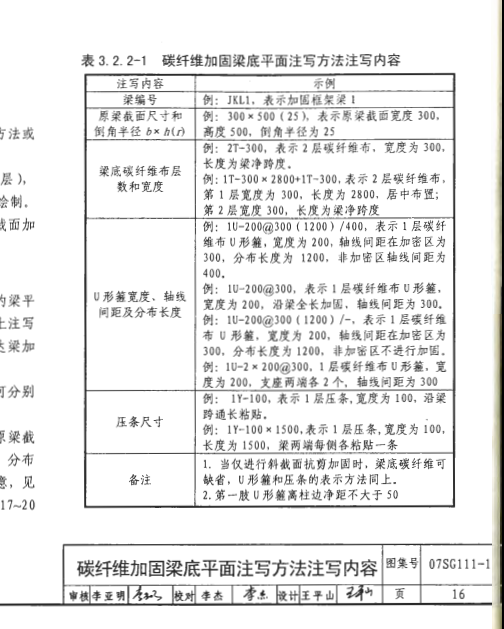

加固标注，详细见SG111-1
1G,钢板
1U,U钢板
1Y,压条
M8,8的螺栓
看图：
2020-04-07 09:37:32
-
这应该是一个加固图纸。
jl9=梁编号300x600=梁截面尺寸
1G-300x6 =梁面加固粘钢板300宽度 厚度6mm
1U-200x4 间距 400 =梁身加固粘钢板200宽度 厚度4mm 间距400
1Y-100x4 =梁底加固粘钢板100宽度 厚度4mm
还应该配合加固说明来理解。2020-04-07 09:42:21
