陈大大
2020-04-13 09:46:27
|
河南省
其他专业
|
673查看
3回答

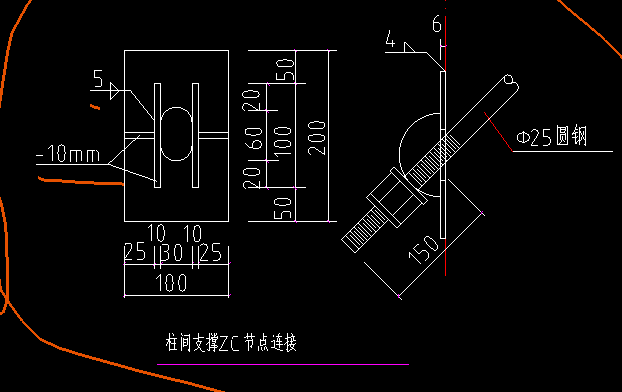

钢结构的柱间节点怎么看？
全部回答
(3)
首答仅用{{minutesHtml}}
-
钢板上开椭圆孔，孔周边加强。
但很多钢板尺寸没标识。
2020-04-13 09:49:11
-

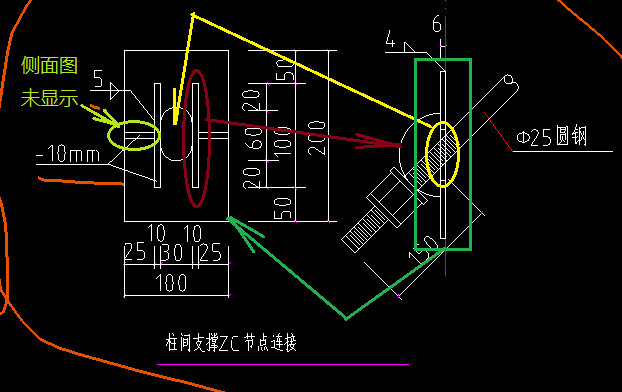

这是柱间支撑25mm圆钢端部节点图，你把该组合节点当作螺母垫片理解试试。实际是-6*100*200钢板一块、半圆-10 R=50钢板两块、-10*25*50钢板两块
2020-04-13 09:51:01
-
如图，-10表示节点钢板厚度，5+对称三角表示双面焊接，焊缝厚度5mm，其他是尺寸。
2020-04-13 09:58:55
