剪力墙横向筋和竖向筋？

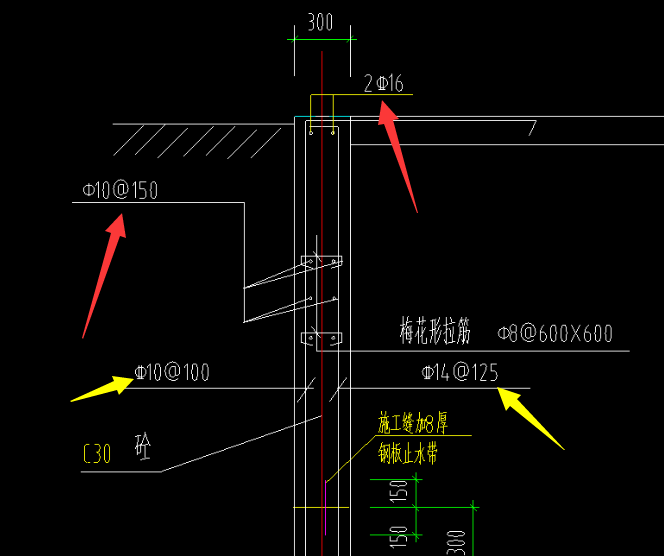

请问这个剪力墙的剖面图哪个是横向筋？哪个是竖向筋？
请问这个剪力墙的剖面图哪个是横向筋？哪个是竖向筋？
全部回答
(4)
首答仅用{{minutesHtml}}
-
红色的横向，黄色是竖向。2020-04-13 19:55:01
-
C10@100及C14@125是竖向钢筋
C10@150是横向钢筋。
2020-04-13 19:56:07
-
横向C10-150
纵向内侧C14-125 外侧c10-100

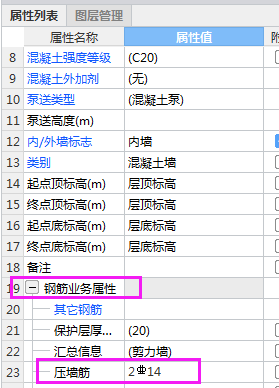

剪力墙内外侧钢筋信息不同：用加号连接，加号前是外侧，加号后是内侧的。括号内表示钢筋排数，需在英文状态下输入。如图：
备注：在工具下面勾选【显示方向】，沿绘制方向的左侧为外侧。
压墙筋2c16
拉筋A8-600*600梅花布置
场景一：整个工程的剪力墙拉筋都需要设置。

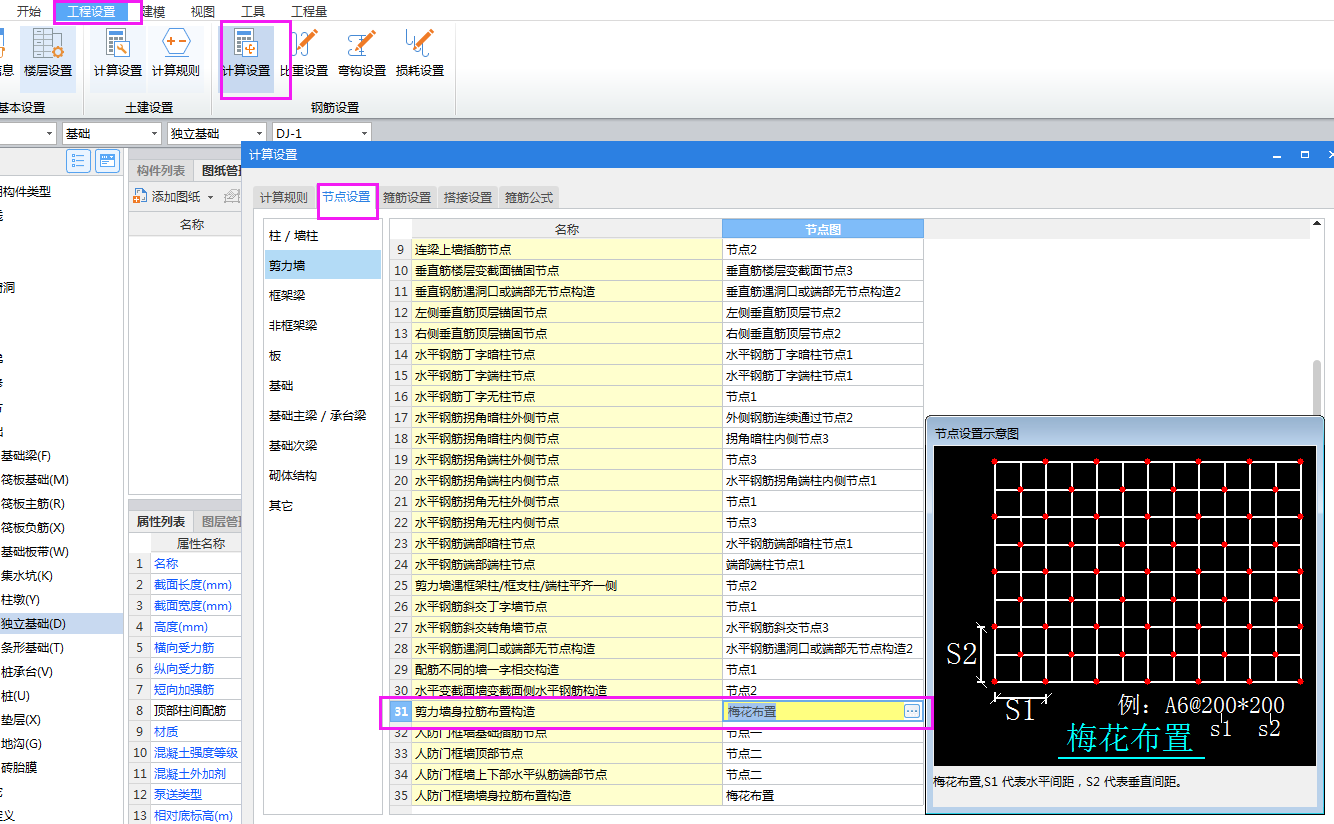

方法：点击工程设置---计算设置---节点设置---剪力墙---【剪力墙身拉筋布置构造】---选择需要即可。如图：
场景二：单独修改某道/某几道剪力墙。
方法：在剪力墙属性---其它属性---节点设置---【剪力墙身拉筋布置构造】修改为梅花布置/双向布置。
2020-04-13 19:56:53
-
点是横向，剩下的是竖向
2020-04-13 19:58:41
红色的横向，黄色是竖向。
