板的布筋范围重叠

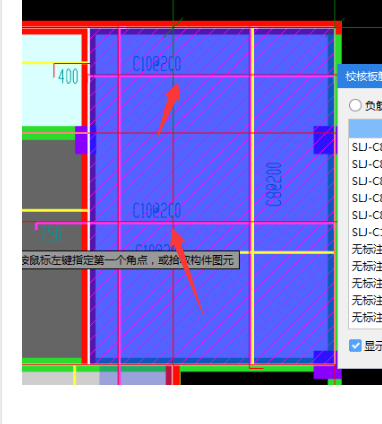

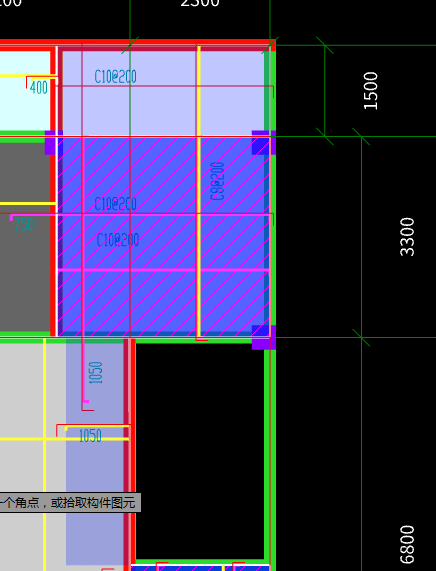

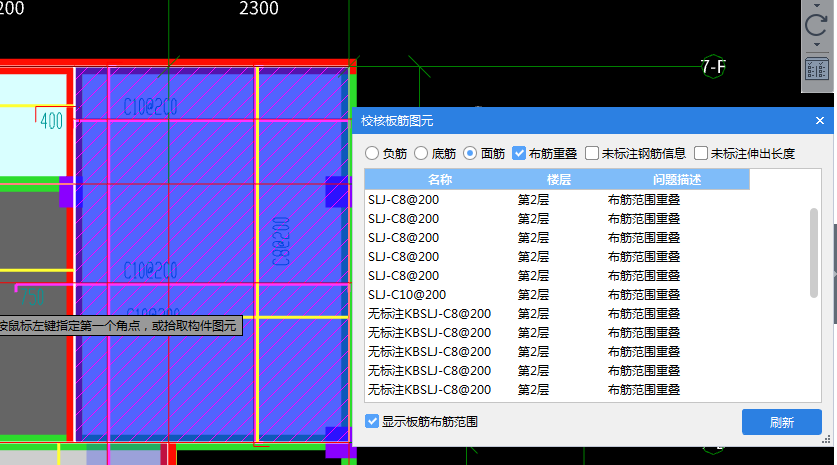

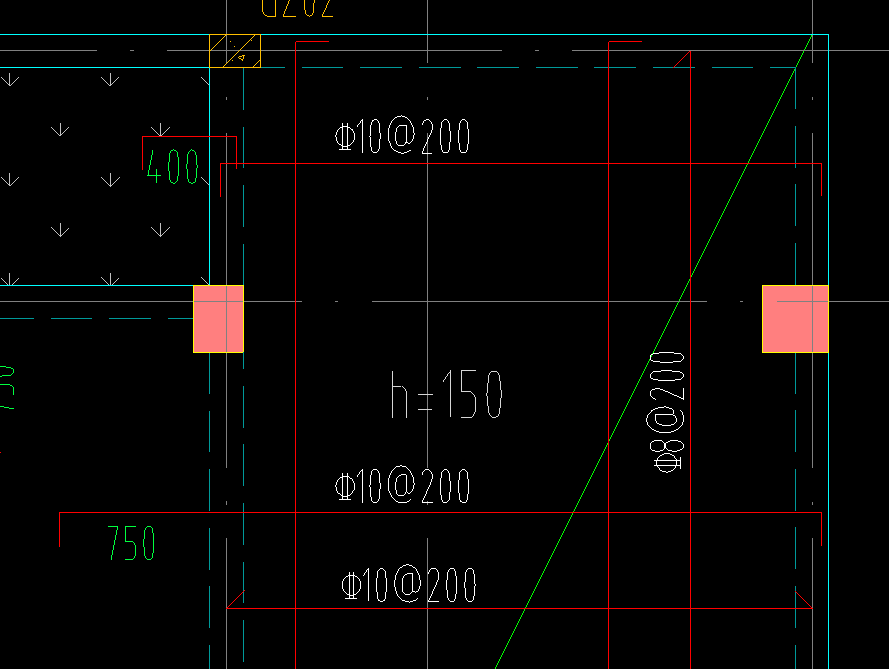

老师好，这种情况怎么处理
2020-04-17 15:34:40 补充
2020-04-17 16:09:13 补充
2020-04-17 16:33:18 补充
2020-04-17 16:48:49 补充
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

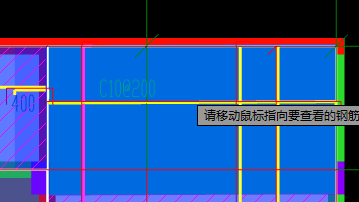

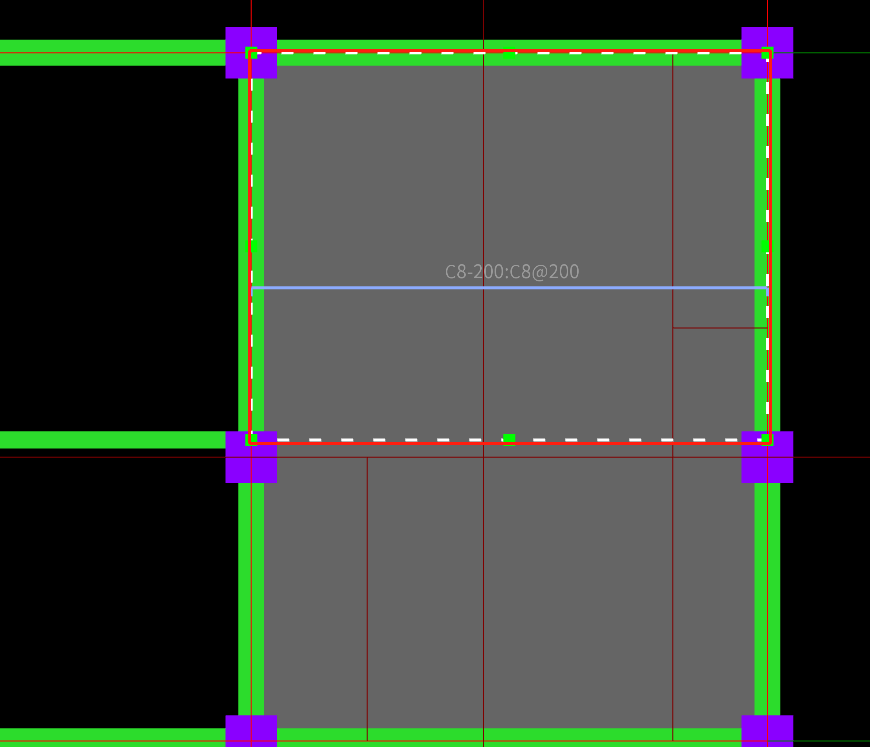

先布置上面这根 布置完是整块板的

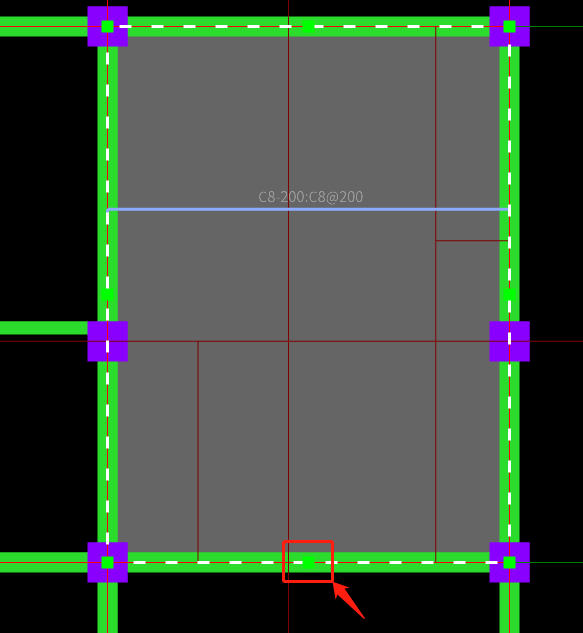

选中这个点向上拉到中间左边梁的中线

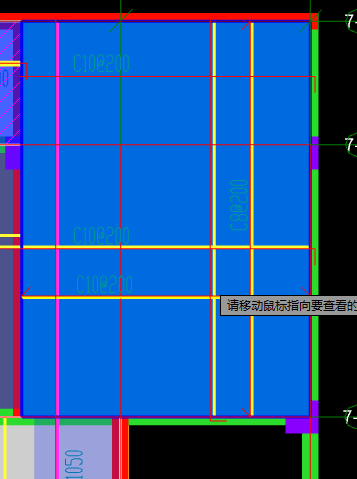

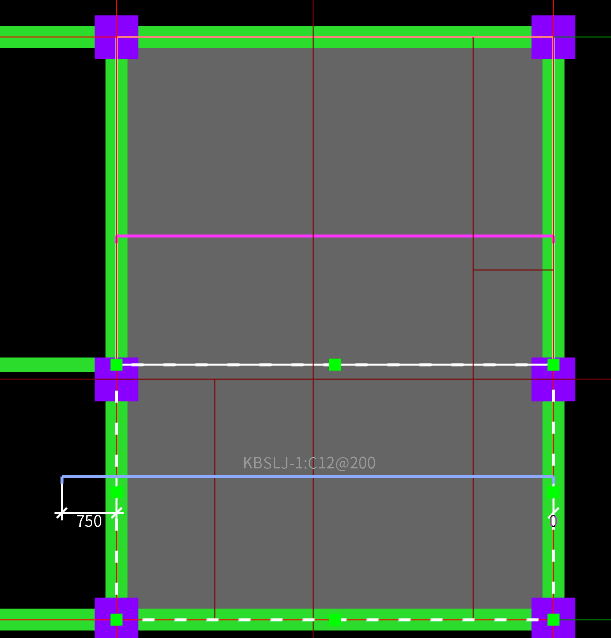

3.再布置下面那根跨板受力筋，布置完向下缩回去，如下图

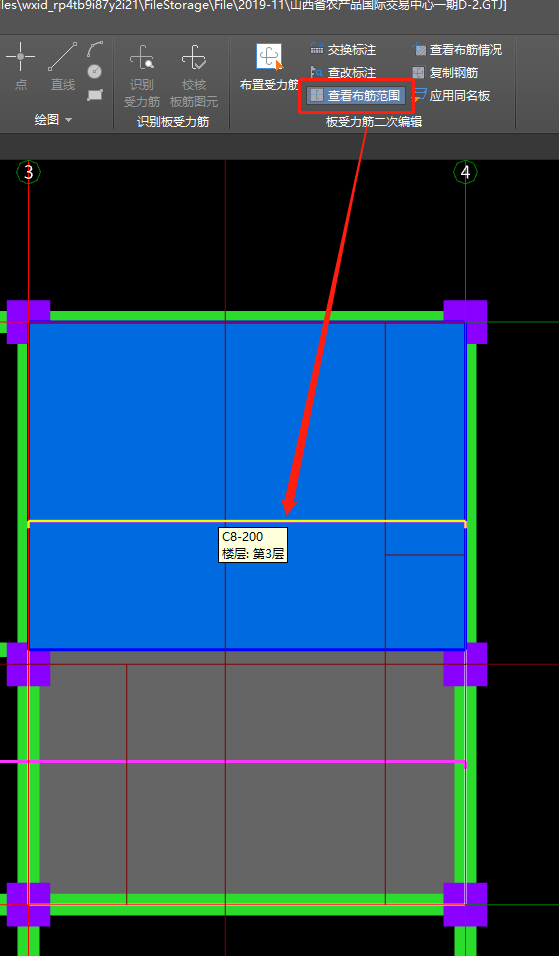

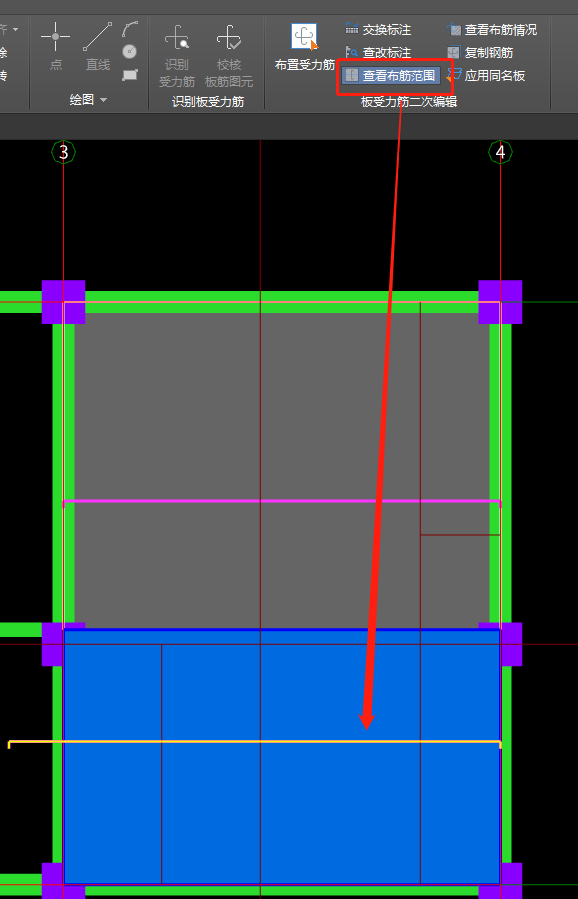

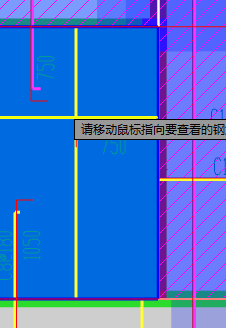

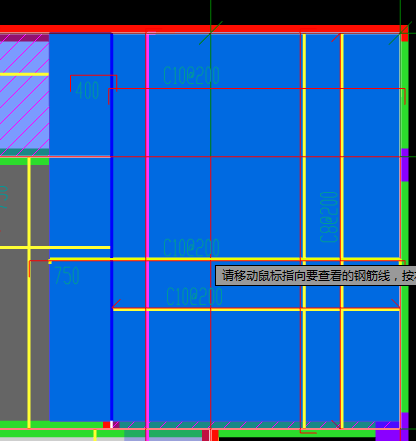

4.这样你看到的两根钢筋的范围就不重叠了，查看布筋范围效果如下图
首次提交 2020-04-17 15:32:18 最近修改2020-04-17 16:37:21 (修改过2次)
-

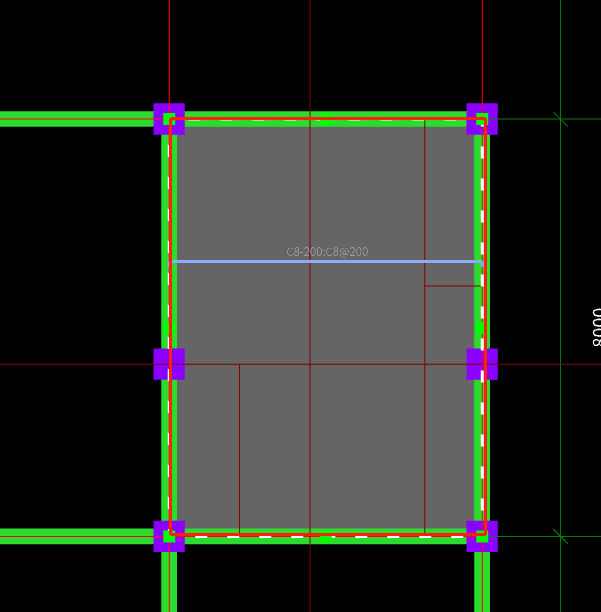

提示如图：
场景一：显示白色网状，一般是不同方向范围重叠，检查布筋范围正确可以忽略；
场景二：不同分层的板布筋范围重叠，可以忽略；
场景三：显示红色网格，检查范围有重叠，需要根据实际工程范围确定，如果范围确实重叠，则需要修改布筋范围。
备注：板筋校核可以检查板钢筋和筏板钢筋布置范围是否有重叠或标注无标识的板筋。

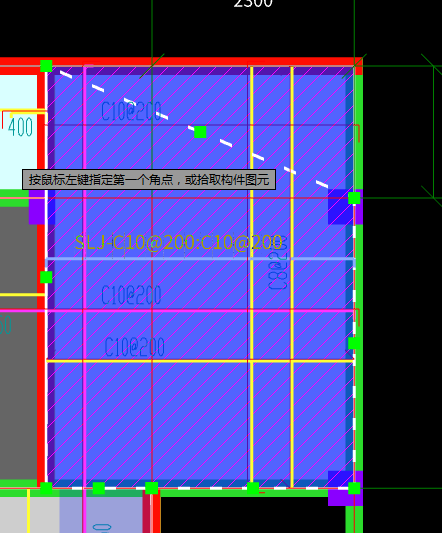

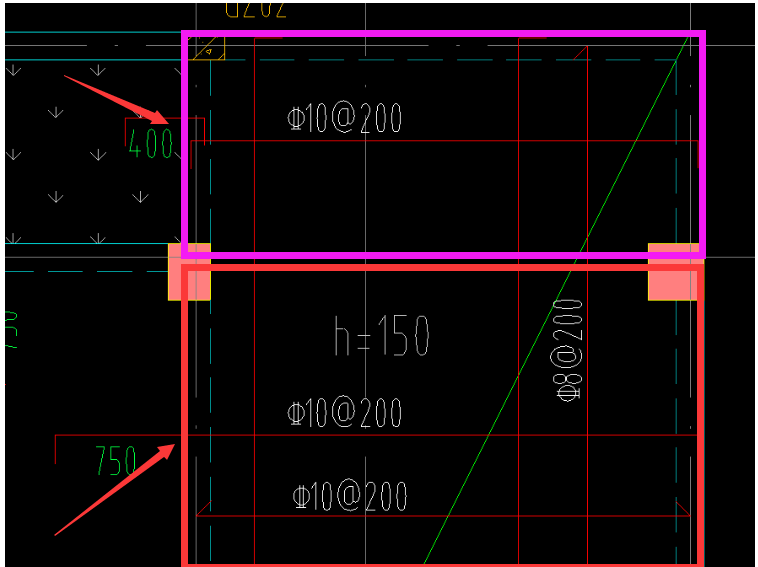

修改第一根面筋的布置范围，是红色框范围下面的跨板筋在划线位置往下布置
首次提交 2020-04-17 15:33:02 最近修改2020-04-17 15:41:47 (修改过2次)
-
你看下是不是这两个面筋受力范围重叠了，选取钢筋调整一下布置范围
你点选钢筋后会出现他的布置范围，你看哪些范围是重叠的，如图调整就行了首次提交 2020-04-17 15:34:16 最近修改2020-04-17 15:57:56 (修改过2次)

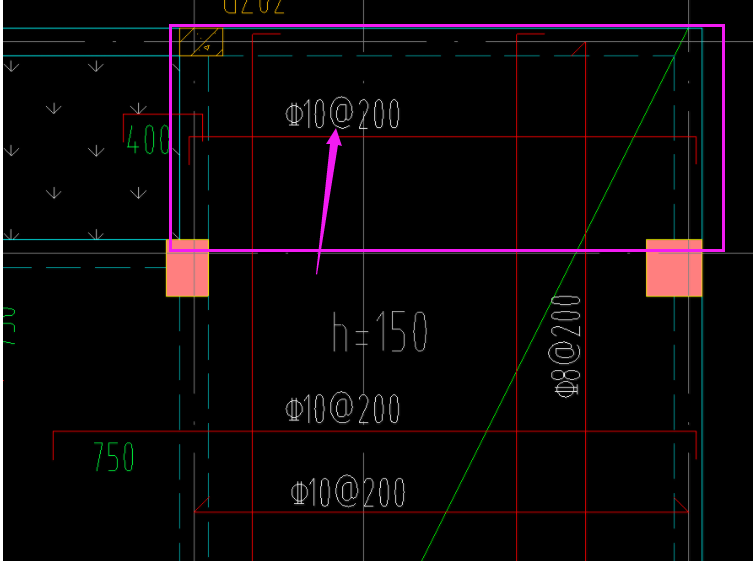

修改第一根面筋的布置范围，是红色框范围
你看下是不是这两个面筋受力范围重叠了，选取钢筋调整一下布置范围
你点选钢筋后会出现他的布置范围，你看哪些范围是重叠的，如图调整就行了
