这样的板底筋如何布置？（新手小白，请高手们详解！！！谢谢！）

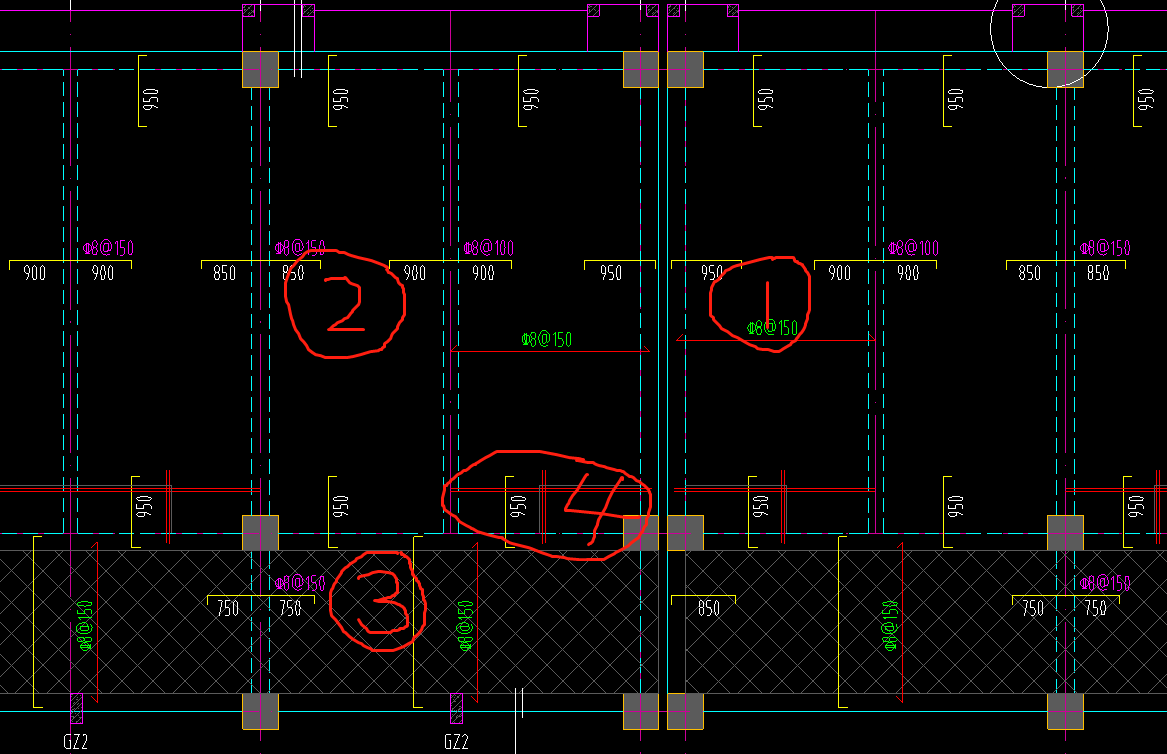

问题：（1）1号板底筋是不是应该布置X方向c8@150、Y方向c6@250；2号板是不是应该布置X方向c8@200、Y方向c6@250；3号板是不是应该布置X方向c6@250、Y方向c8@150？
（2）4号位置，互相垂直的四根红线是什么意思？图纸中没有说明啊，难道是底筋加筋吗？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

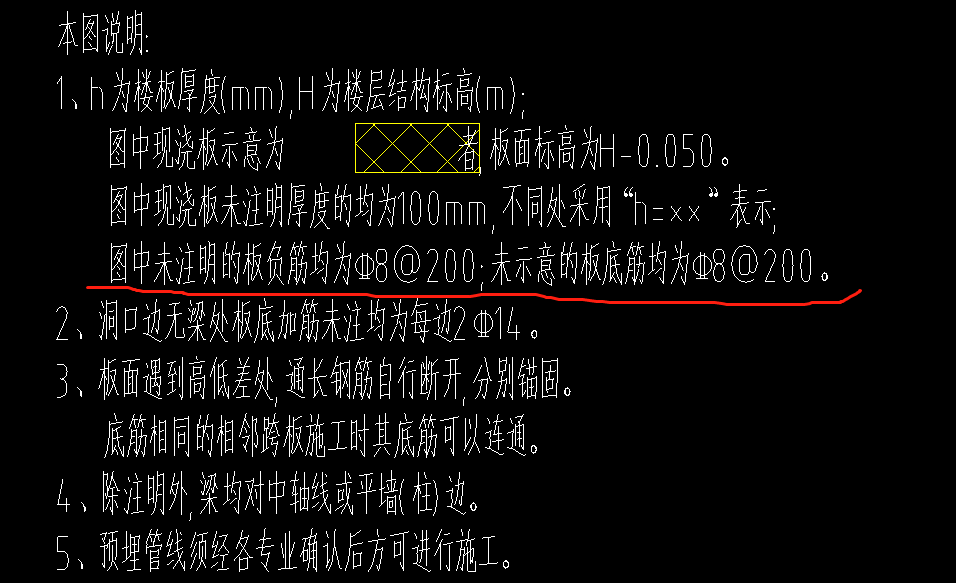

1,2,3你说的都不对，1号板是X方向C8@150，Y方向是C8@200；2号板是X、Y方向底筋均为C8@200，3号是X方向是C8@200，Y方向是C8@150；第一张截图上说了未注明的底筋均为C8@200。

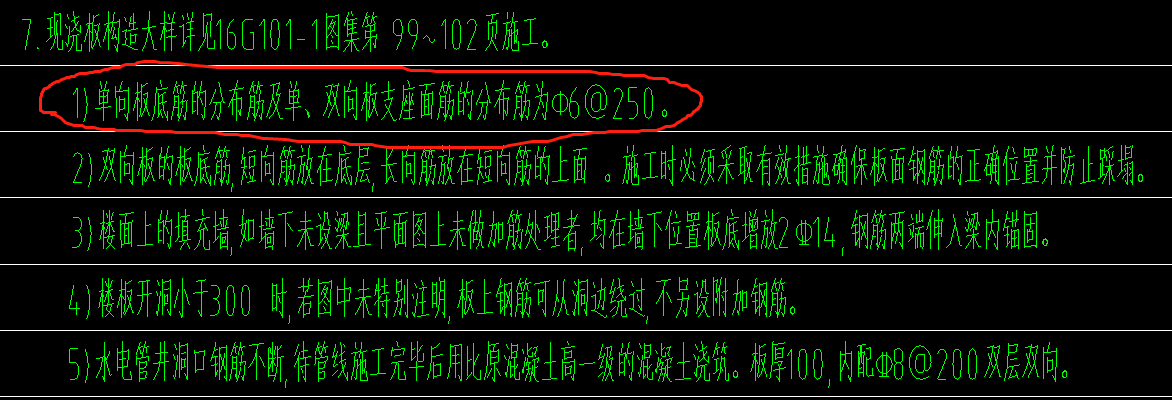

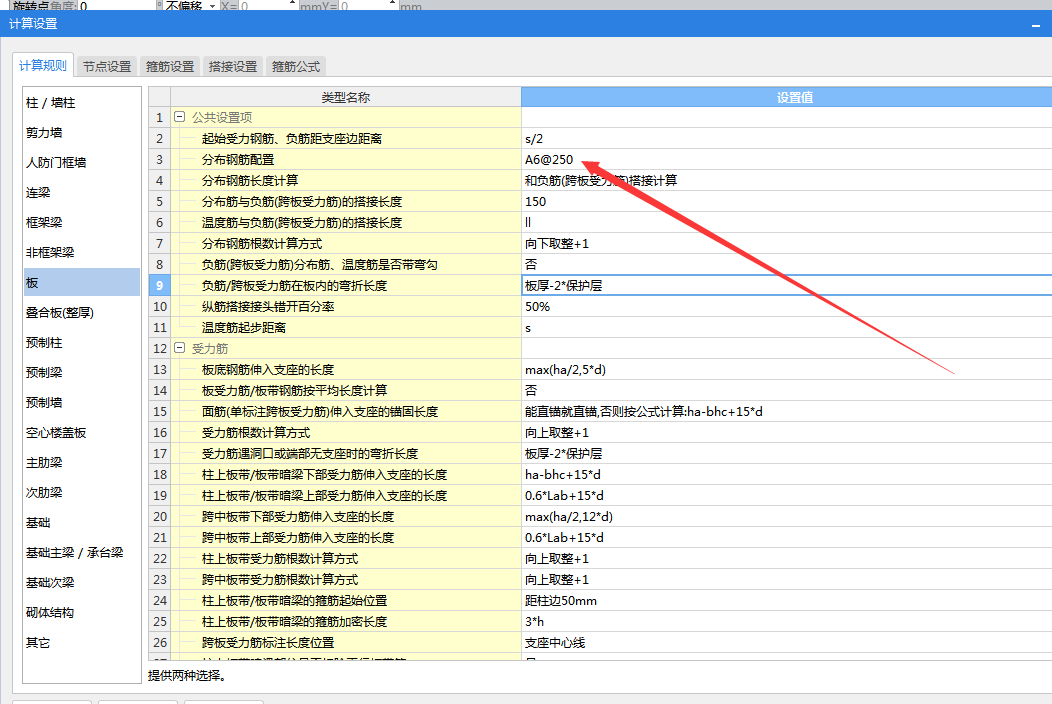

上图是修改分布筋的方法。分布筋你理解有误，和负筋垂直方向的钢筋叫分布筋。你可以画完之后汇总计算然后再钢筋三维观察看一下。
首次提交 2020-04-20 18:11:58 最近修改2020-04-20 18:12:52 (修改过1次)
-
这个分布筋A6应该是你新建板负筋的时候属性里面有个分布筋
2020-04-20 18:06:53
