这个筏板负筋左右标注长度怎么看
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳
这是跨筏板受力筋，左标注伸出板外1000.两边两个2000是这根跨筏板负筋的不值范围
首次提交 2020-04-24 10:36:51 最近修改2020-04-24 10:37:53 (修改过1次)
-
以梁中心线，各出2000mm
2020-04-24 10:35:10
-
左1000，右需要计算到上面的轴线。
2020-04-24 10:35:59
-
轴线到轴线之间的距离加上1000就是长度啊
2020-04-24 10:36:15
-
下面左，上面是右标注，长度要以负筋的支点去分别计算，负筋的支座一般是梁或墙，去找梁或墙，然后去计算各自的长度就可以了
2020-04-24 10:37:13
-

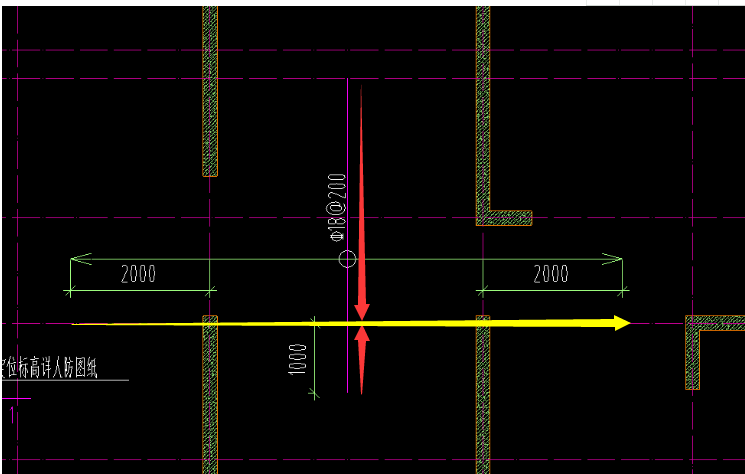

根据钢筋端点距轴线距离设置，再画线布置。下图红色箭头为标注长度范围，黄色线为画线布置的线。
首次提交 2020-04-24 10:38:03 最近修改2020-04-24 10:42:24 (修改过1次)
-

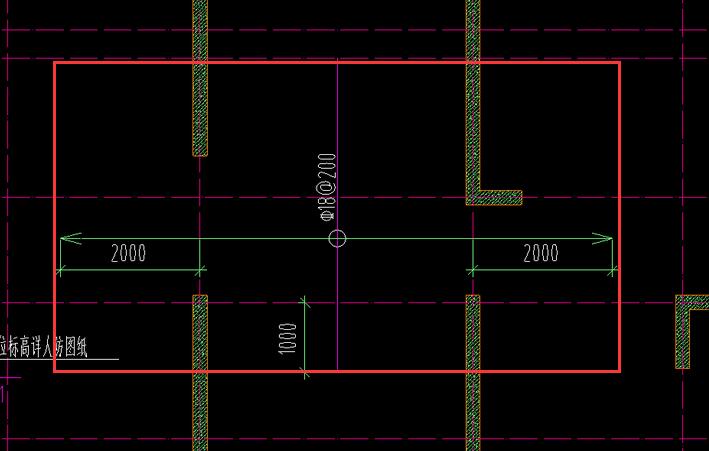

你好，看图。绘制的时候选择“自定义范围”。
2020-04-24 13:16:30
