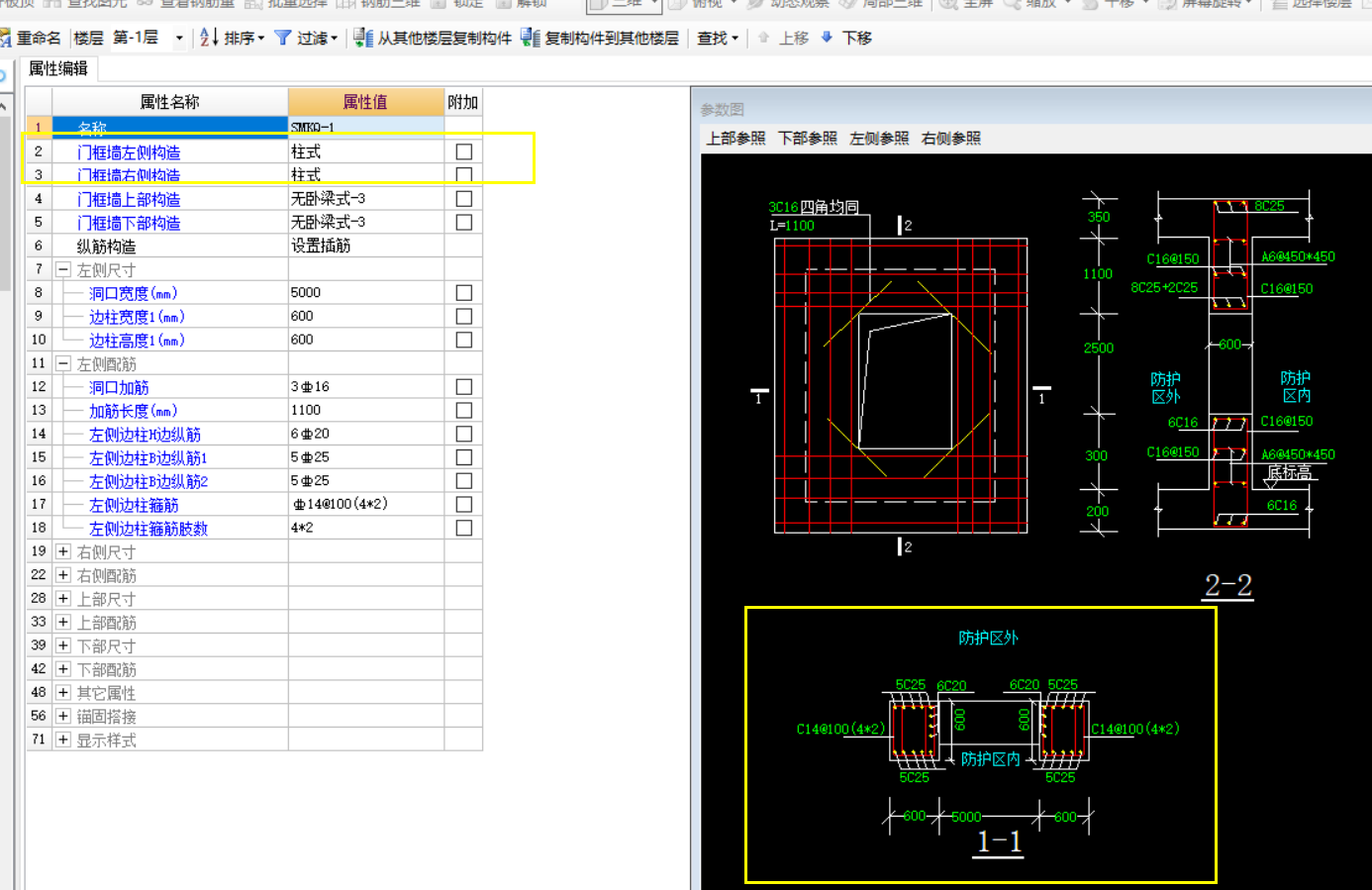

请问图中人防门框墙左侧构造应该是选择哪种截面类型

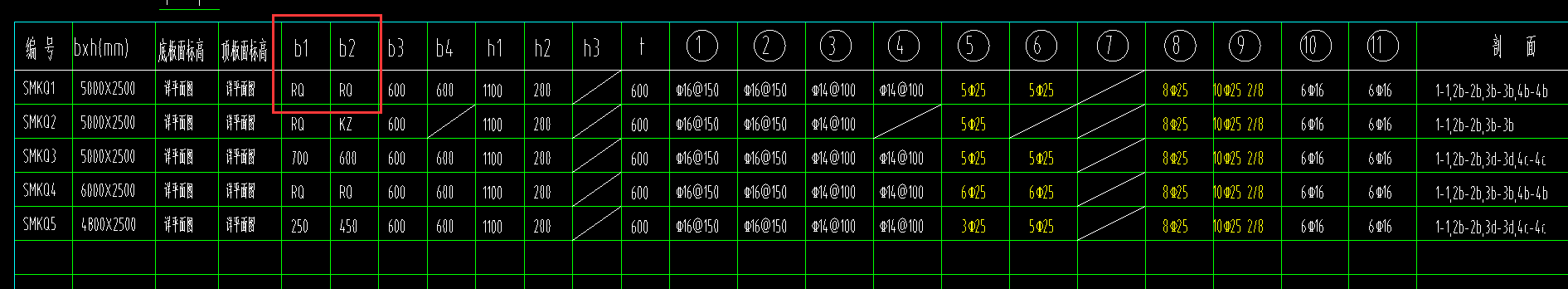

图纸门框墙配筋图

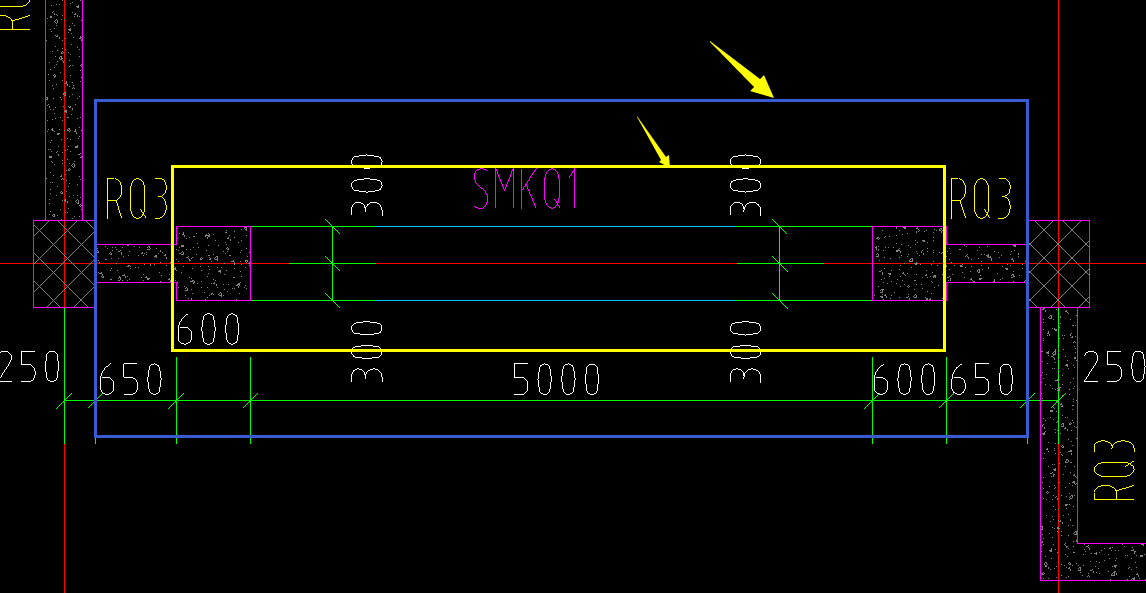

人防门平面图如图
请问：此人防门框墙我应该采用悬臂带柱式截面类型来画平面图中的“蓝色”框线部分的构件呢；还是采用柱式截面类型来画平面图中“黄色”框线部分的构件即可？
2020-04-24 22:06:30 补充
尺寸表中中b1 没有标注具体尺寸，仅为RQ我理解 应该是人防门平面图RQ3墙长度650
2020-04-24 23:24:15 补充

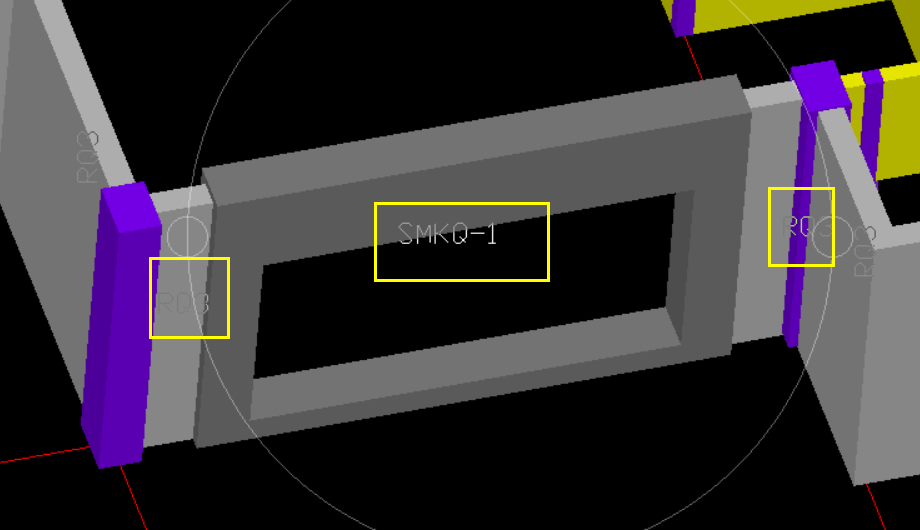

我看审计单位和原先预算单位他们用2013软件画的都是用的柱式，那段650长度画的是RQ3的剪力墙 我也搞糊涂了
我看审计单位和原先预算单位他们用2013软件画的都是用的柱式，那段650长度画的是RQ3的剪力墙 我也搞糊涂了
全部回答
(2)
首答仅用{{minutesHtml}}
-
按标注B1（含柱）=1250 悬臂带柱
2020-04-24 22:13:57
-

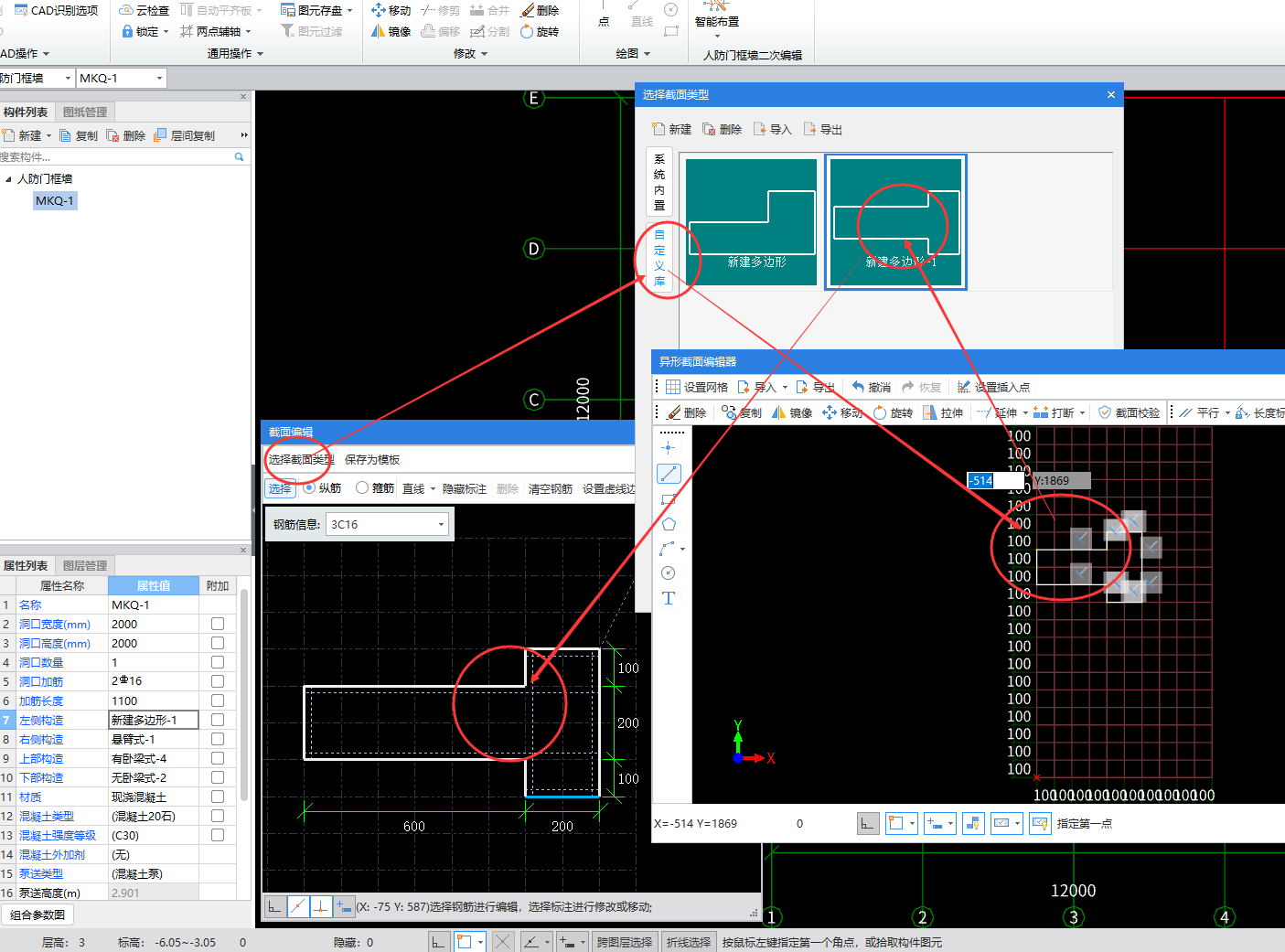

在截面编辑库，再点自定义库，用多边形器进行编辑。
2020-04-24 22:29:17
