关于通风系统建模，请老师们帮忙解答，十分感谢！

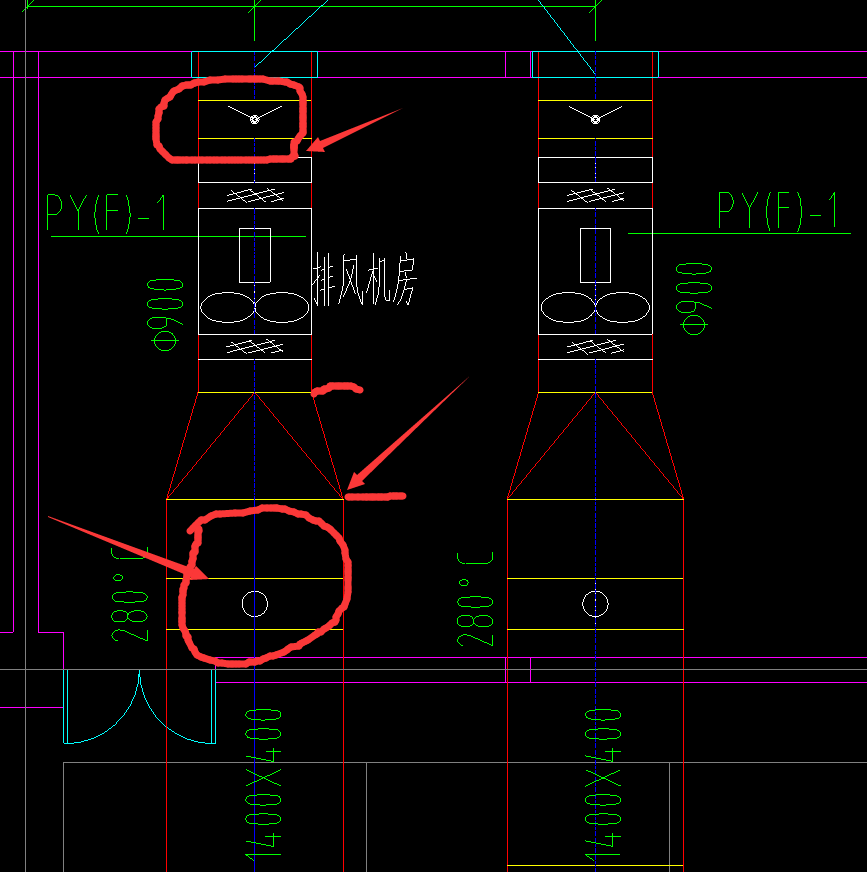

从上自下三个箭头分别为1.2.3
1：此处是否为风管？和排风机如何连接？
2：接排风机位置为圈900，是圆形，那么是如何与矩形风管连接的，应该如何建模？此处是否为变径？
3：此处黄线及白色圆圈代表什么
请老师们费心，学生只能以积分回馈以表感激！
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
从上自下三个箭头分别为1.2.3
1：此处是否为风管？和排风机如何连接？上面和下面的均是风阀。上面的用于调节风量，下面是防火阀，用于280度时，切断风管。
2：接排风机位置为圈900，是圆形，那么是如何与矩形风管连接的，应该如何建模？此处是否为变径？是天圆地方。两端画圆管和方管，中间自动生成一天圆地方。
3：此处黄线及白色圆圈代表什么：白色圈代表风机
首次提交 2020-05-06 15:28:10 最近修改2020-05-06 15:29:10 (修改过1次)
-
1、是风管，通过软连接与风机相连；
2、是变径，画图时可以自动生成；
3、黄线、白圈和旁边的280°是一个图元，表示280℃防火阀，可以在图例中查看相关信息。
首次提交 2020-05-06 15:22:57 最近修改2020-05-06 15:24:46 (修改过1次)
-
1：此处是否为风管？和排风机如何连接？答：是圆风管和止回阀。
2：接排风机位置为圈900，是圆形，那么是如何与矩形风管连接的，应该如何建模？此处是否为变径？答：是天圆地方（变径）
3：此处黄线及白色圆圈代表什么？答：是防火阀。
