GQI2021如何导入士建模型？

1、土建模型的导入，可以在施工前期提前规避土建与安装管线的碰撞及时进行管线的避让。

2、根据土建模型计算套管剔槽等图元工程量

3、施工过程中土建局部变更导致安装拆改，可根据土建实际情况精准算量。

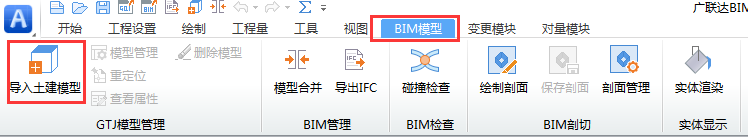

功能键位置：BIM模型---GTJ模型管理---【导入土建模型】功能，如图：

方法：

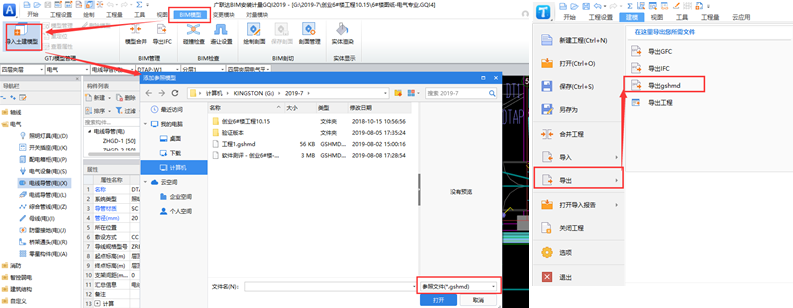

步骤一：点击【导入土建模型】功能，弹出选择工程文件窗体，选择要导入的土建模型参照文件（该文件需要在GTJ下导出gshmd文件），如图，

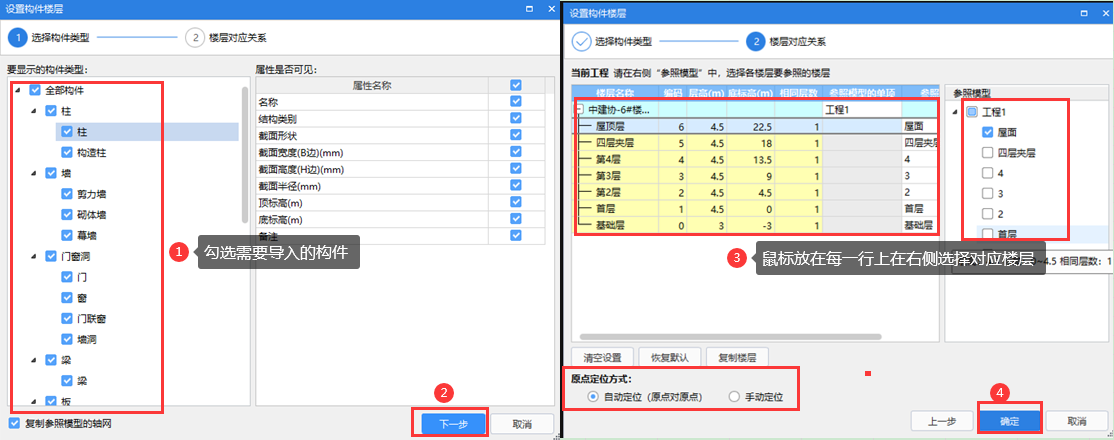

步骤二：点击打开，会弹出设置构件楼层的窗体，可以选择要显示的构件类型及属性，点击下一步可以选择楼层对应关系（支持多单项工程调整对应），光标定位在每一行均可以通过勾选修改对应显示土建楼层，然后设置定位点（默认按照土建的00点对其安装00点位置，若需要调整可以手动定位修改）检查无误后点击确定。

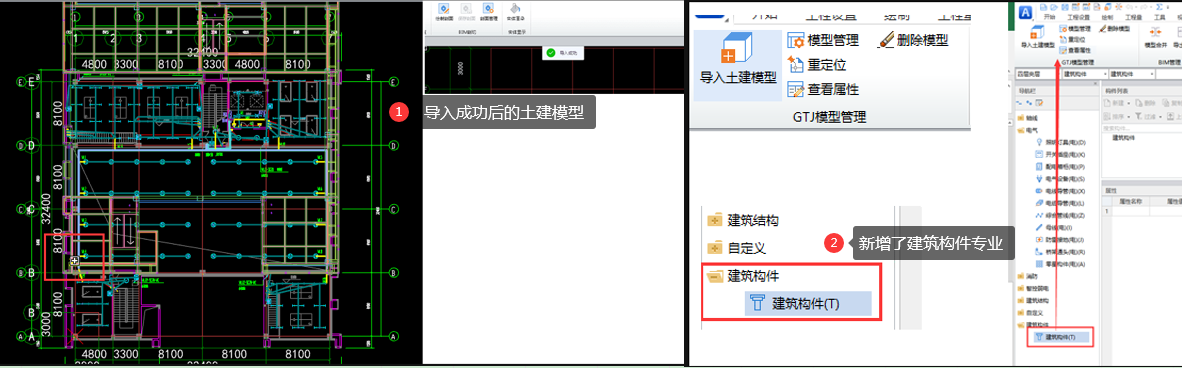

步骤三：导入完毕，此时导航栏自动增加建筑构件这个专业，作为与建筑结构的区分。（该构件下只能对导入的建筑构件进行整体的模型调整、重定位、查看属性、删除模型的操作）
