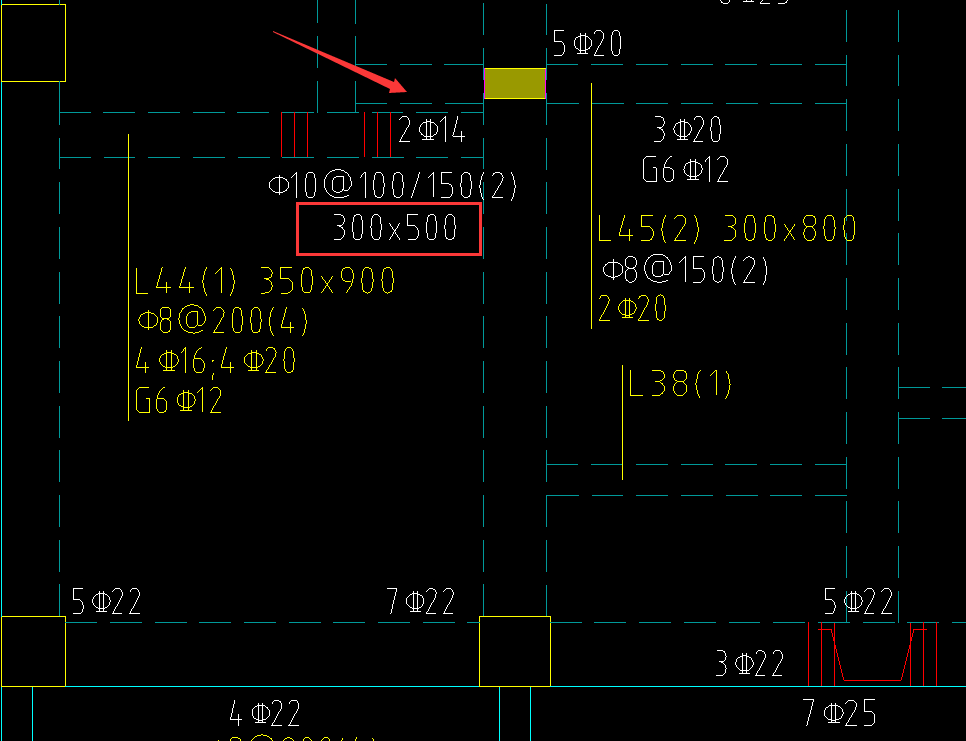

如图，L44在GTJ2018里绘制怎么局部改截面，2C14是吊筋吗？
L44在GTJ2018里绘制怎么局部改截面，2C14是吊筋吗？
L45为截面高800的梁，按图集截面超过450的梁不是就要加设构造筋吗？为什么G6C12是原位标注？ （此套图纸一共有4条L45（2），仅有此集中标注一个，其他均没有原位标注）
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
局部修改尺寸：在梁绘图界面，选中梁图元---右键---打断，然后鼠标左键在属性不同的位置点一下，打断之后，选中梁图元在原位标注中修改截面尺寸和标高，修改好了之后，选中两个梁，右键合并即可。
2C14不是吊筋 可能是右支座或者跟上一道梁的下部钢筋
看看设计说明梁侧面钢筋的要求里有没有
首次提交 2020-05-08 11:06:23 最近修改2020-05-08 11:09:57 (修改过1次)
-
1、那不是吊筋，应该是梁L45(2)第一跨的底筋吧。吊筋会画出箍筋线的，像右下角就有吊筋。
2、G6C12是侧面腰筋，是原位标注，其它的L45都是这样
2020-05-08 18:23:18
