山东GTJ2018梁板问题

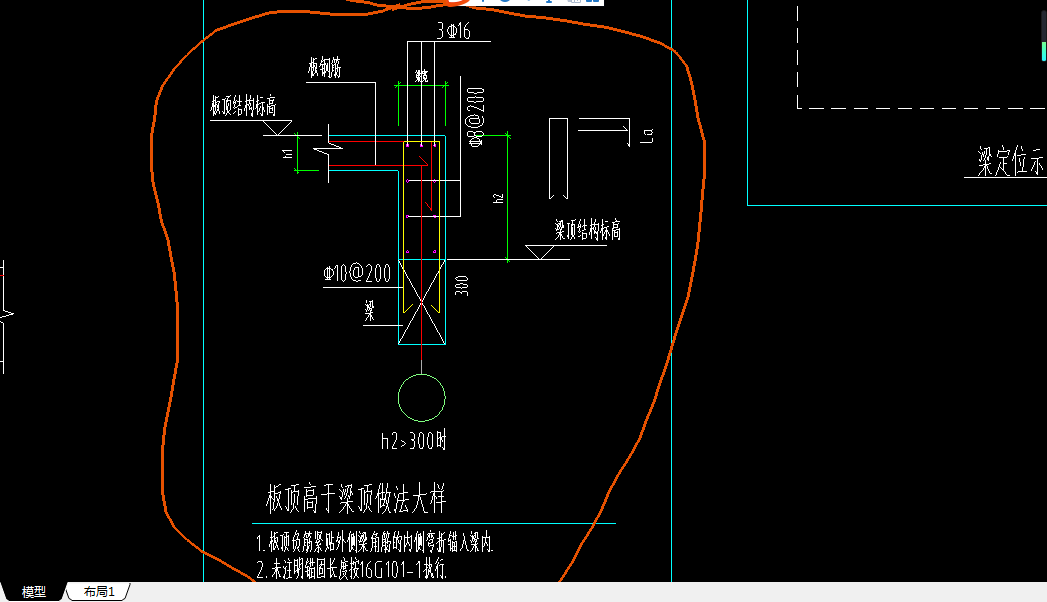

梁比板低很多，这种怎么画？在板下面在画个挂梁？没接触过，希望有经验的老师指导一下
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
上面画一个圈梁或者梁处理
2020-05-09 15:58:54
-

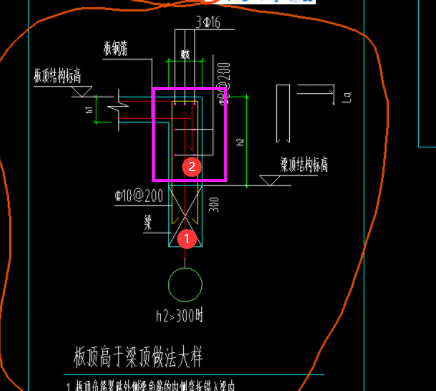

该处不是指板下面有个挂梁，是指梁的顶标高低于板底标高，那中间的间距需要做填充，序号1，是原本在梁平法布置中的梁，红框中的是大样，可以用剪力墙，也可以用梁绘制，也可以用圈梁，建议用圈梁。圈梁的底标高为原梁的顶标高，圈梁的顶标高为板顶标高。
2020-05-09 16:02:58
