安装弱电问题

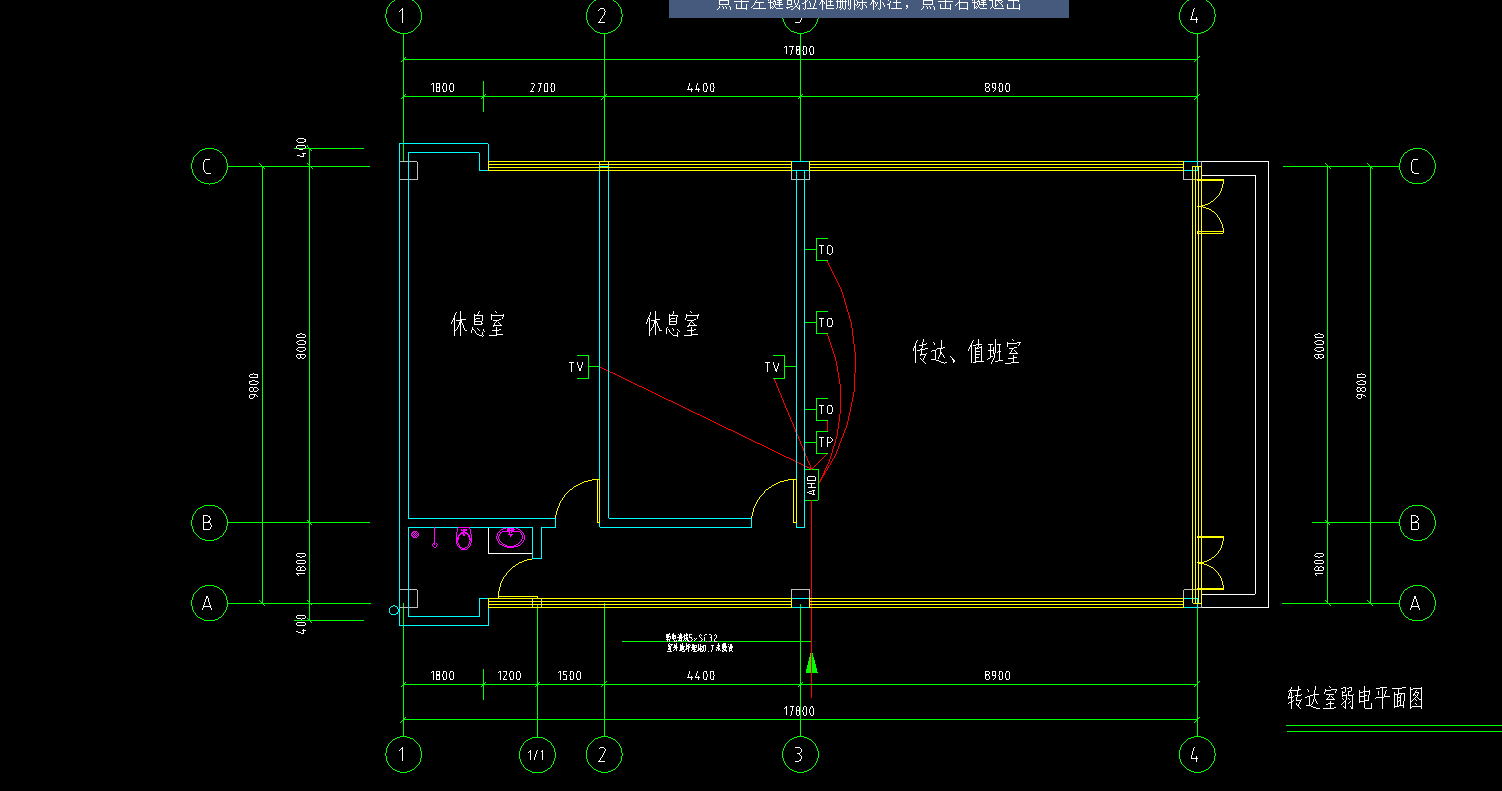

请各位前辈指教一下，有点不太看得懂，平面图上显示的是电视线也是从AHD（多媒体配电箱）出去的，但是系统图上好像不是从多媒体分线箱出来的。
全部回答
(3)
首答仅用{{minutesHtml}}
-

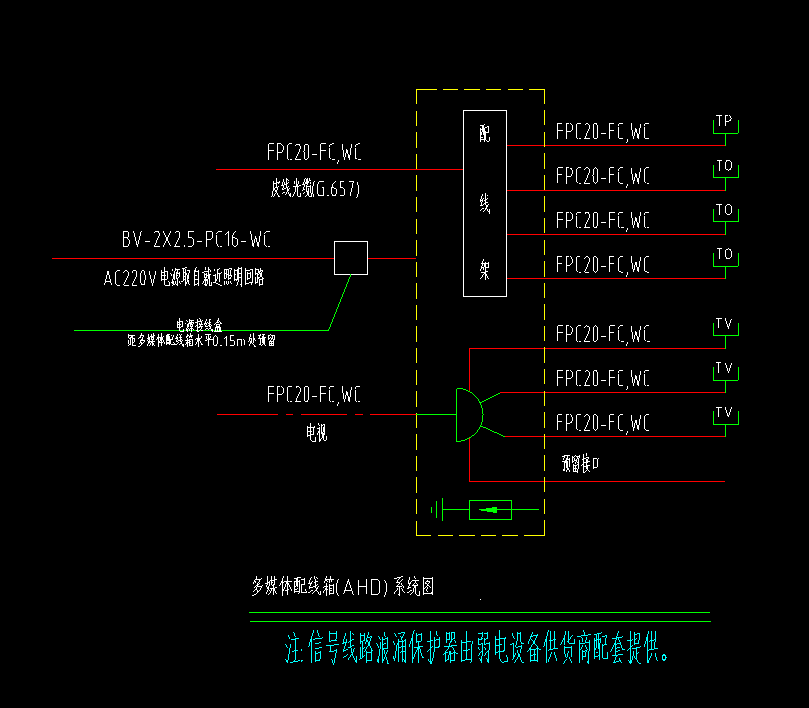

是一样的啊，下图黄色虚线就是AHD
2020-05-18 10:43:39
-
请各位前辈指教一下，有点不太看得懂，平面图上显示的是电视线也是从AHD（多媒体配电箱）出去的，但是系统图上好像不是从多媒体分线箱出来的。
答：下面的是多媒体箱的系统图，不是弱电系统的系统图纸，这个图纸也是从多媒体箱到各个弱电终端的
首次提交 2020-05-18 10:44:17 最近修改2020-05-18 10:45:27 (修改过1次)
-
多媒体箱包括电视电话网络，系统图中虚线就是代表多媒体箱，系统图和平面图是相符的
2020-05-29 07:19:49
