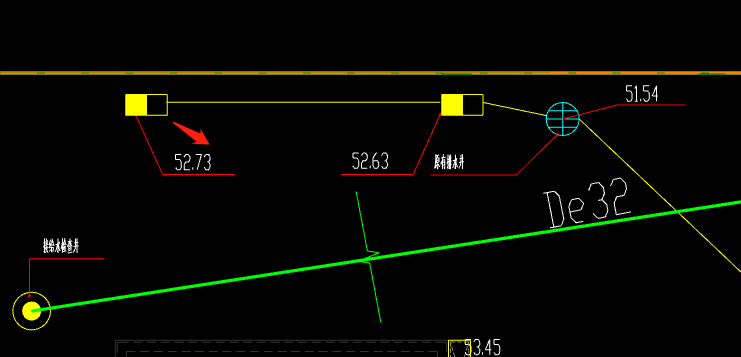

求教，如图室外排水管道图中黄色的图标和数字代表什么意思？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
黄色的图标是排水井（或者是排水篦子），数字不是安装计量的东西，应该是坐标的数据。
2020-06-05 11:52:21
-
表示排水管的管内底标高
2020-06-05 11:50:50
-
黄色的是雨水井
数字是井底标高
2020-06-05 12:28:57
-
黄色的是雨水口，通过雨水口收集雨水，然后用雨联管汇入雨水管线。至于数字，那是外行人干的，雨水口不需要标注流水面高程。端头雨水口流水面有-0.7和-1两种，设计说明里注一下就行
2020-06-05 13:08:22
-
雨水口，（及；排水管的底标高）
首次提交 2020-06-05 13:21:55 最近修改2020-06-05 13:23:35 (修改过1次)
