关于节点大样钢筋问题

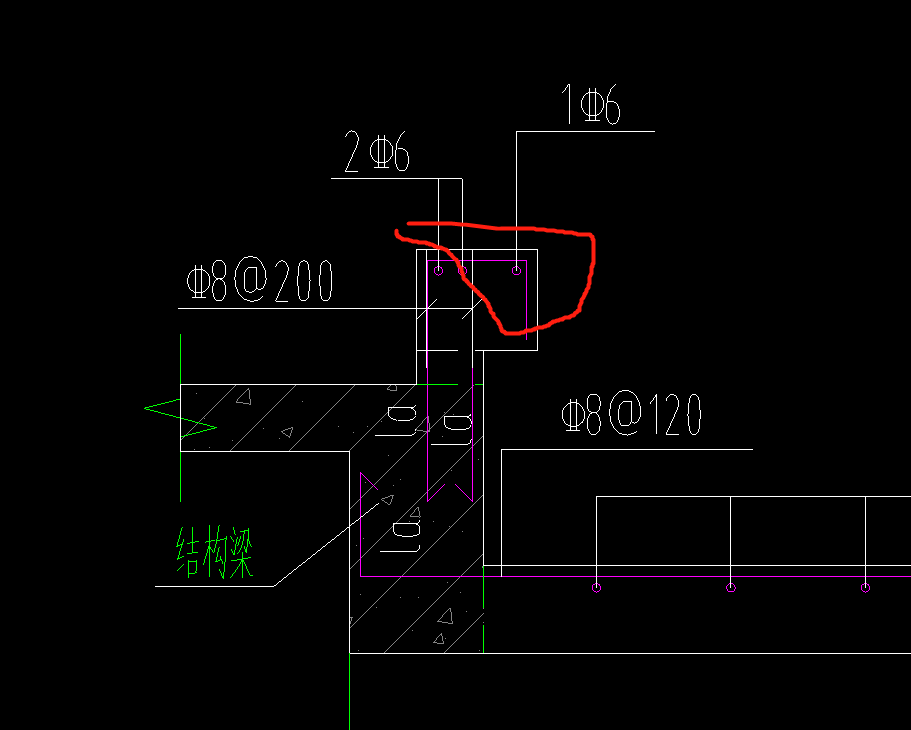

如图
，这是个阳台大样，我想知道阳台反边里横向钢筋是怎么看的，C8钢筋具体是从哪里到哪里，圈出来的7字形的钢筋又是什么规格，分不清长度和规格的话画不了图，谢谢
，这是个阳台大样，我想知道阳台反边里横向钢筋是怎么看的，C8钢筋具体是从哪里到哪里，圈出来的7字形的钢筋又是什么规格，分不清长度和规格的话画不了图，谢谢
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

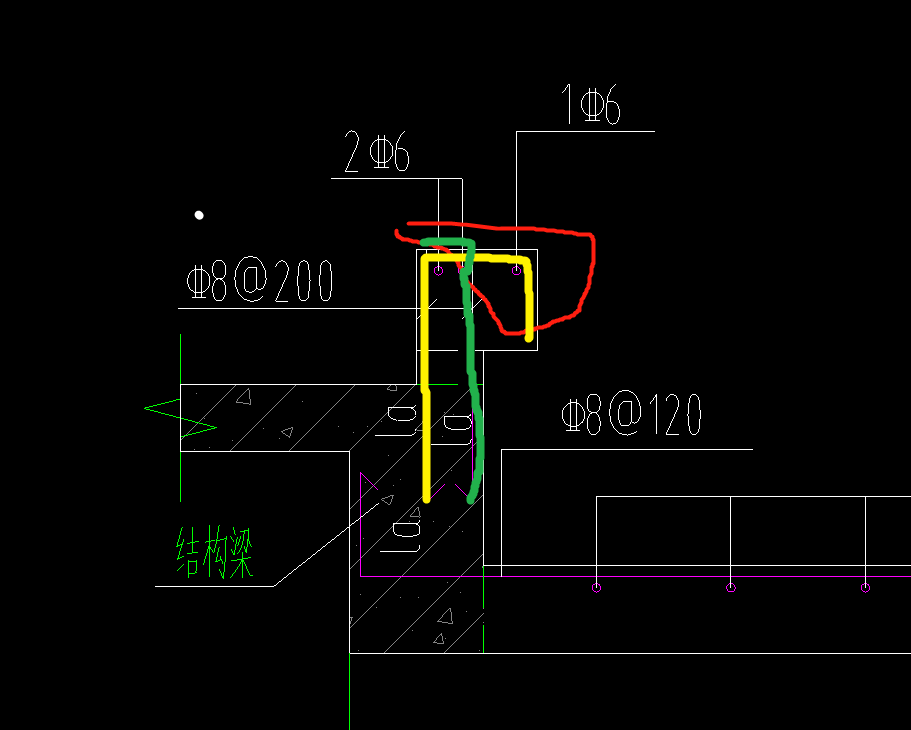

如图，黄色和绿色的是8的钢筋，可以用自定义线或者异形挑檐画
2020-06-10 17:50:49
-
c8钢筋很明显是从结构梁里面来的 进入梁内一个锚固长度，横向钢筋是个刨面图，想象把这个造型切开来看，顶部C6的分布筋
2020-06-10 17:48:12
-
此部位有三种钢筋尺寸和2种钢筋规格，分别是C8@200和A6，其中C8@200根数要依据阳台宽度计算，A6纵向钢筋只有3根，长度是阳台宽度+锚固
2020-06-10 17:48:52
