计算消防电源线是否需要跟着信号线的走向画
图中蓝色是信号线，红色是电源线
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

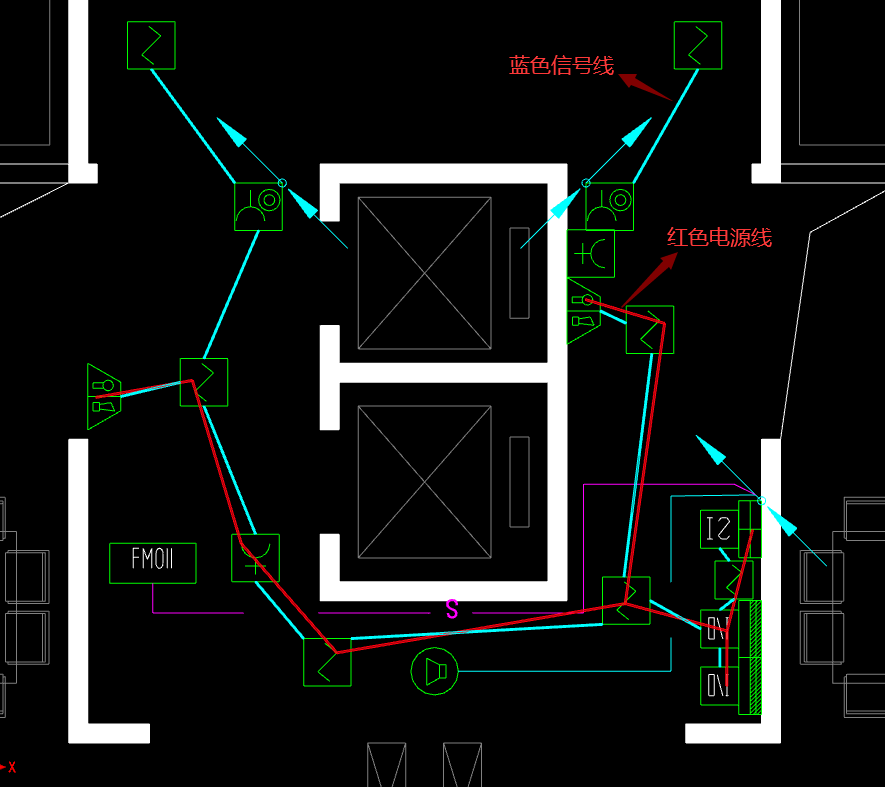

截图一，考虑正确。

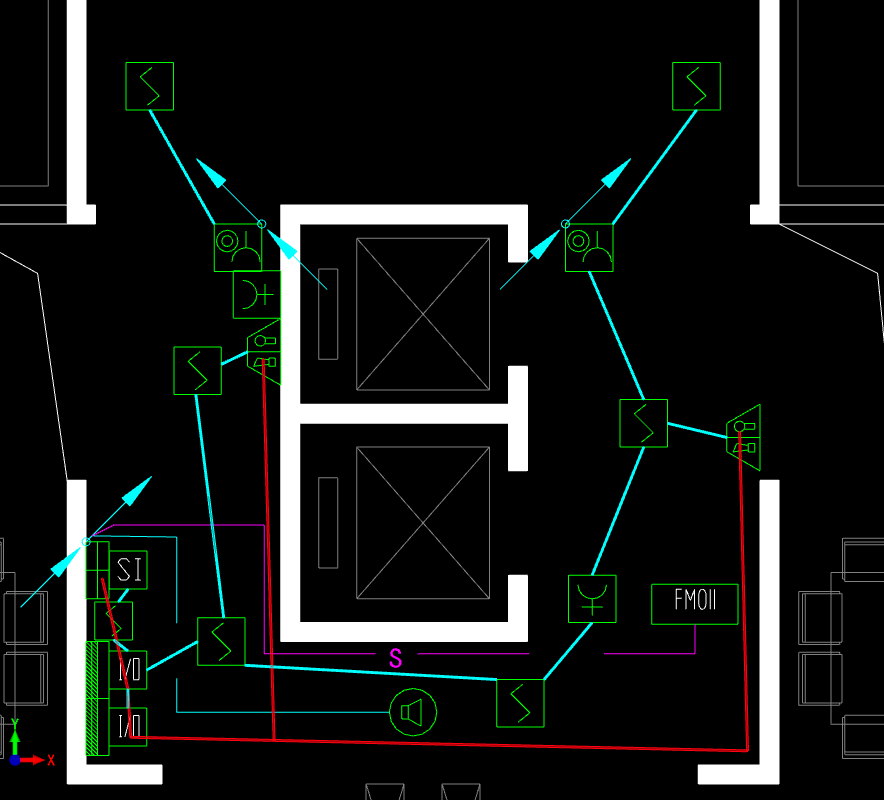

截图二不正确，即；考虑电源线时要按现有电管走向（考虑共管敷设），不是让你新增加画一路电源线管线。
2020-06-30 15:47:32
-
跟图纸设计一致，不能随心所欲自行去画
回答正确，请采纳，因为每一个专家都是无偿服务的，你的采纳和点赞就是对专家的支持与肯定谢谢！！！
2020-06-30 13:48:47
-
不是，电源线只画到红色线连接的设备就好了；红色线连接到的设备需要电源线和信号线两种，而烟感是不需要电源线的；
2020-06-30 14:18:24
-
画消防要从后往前画，声光需要电源和信号线，模块需要电源+信号，手报需要电话+信号，烟感和消火栓按钮需要信号线，记住这个规律什么图纸你都能画出来
2020-06-30 14:49:21
