这种阶梯式条形基础怎么画
是红的是矩形条基，黄的是砌体墙，蓝的是圈梁吗？
是红的是矩形条基，黄的是砌体墙，蓝的是圈梁吗？
全部回答
(5)
首答仅用{{minutesHtml}}
-
多阶条形基础啊
也是条形基础
只不过是多了几个单元
可以用参数化的
2020-07-03 18:36:55
-
红的是矩形条基，直接定义条形基础即可 。黄的是砌体墙，选择 基础砖的参数图形 定义 砖基础。蓝的是圈梁 直接定义圈梁构件即可 。
2020-07-03 18:41:17
-
注意，黄色部分是砖基础，不是砌体墙。
首次提交 2020-07-03 18:43:39 最近修改2020-07-03 18:44:26 (修改过1次)
-
新建参数化条基单元即可2020-07-03 19:10:47
-

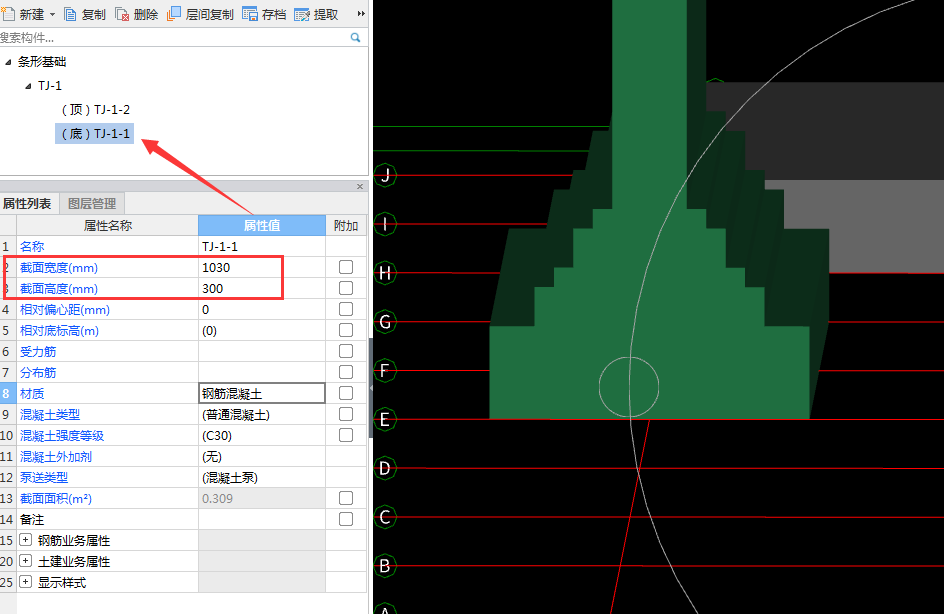

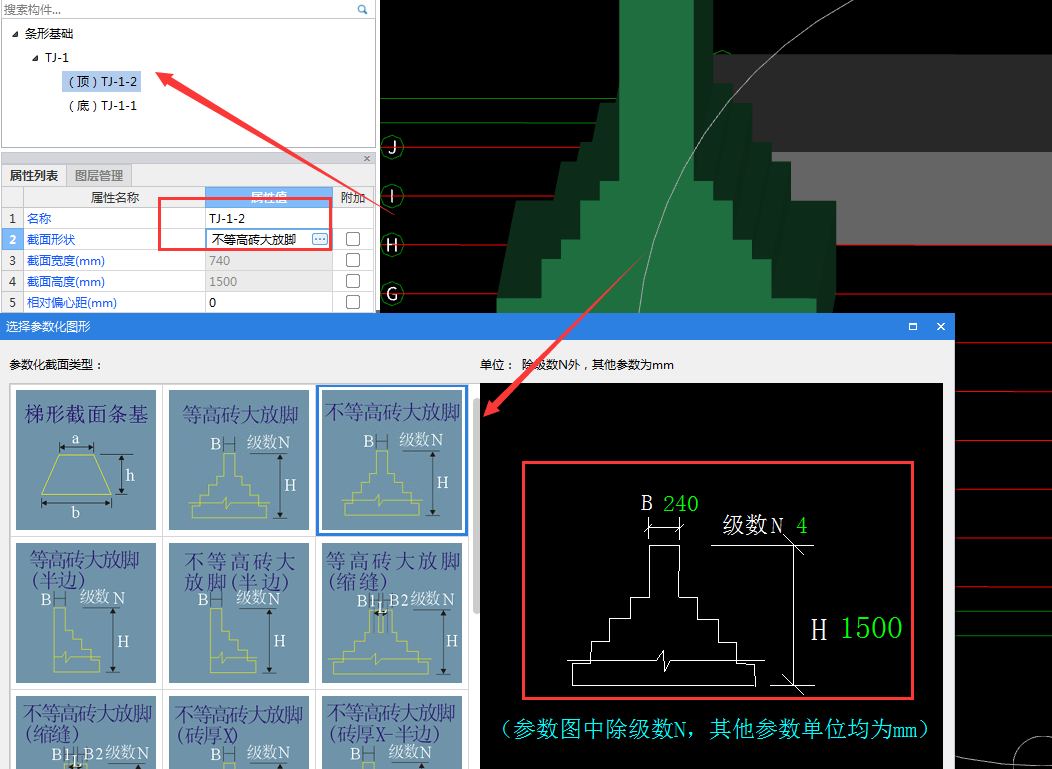

矩形的是条基,黄的是砖大放脚基础砌体,蓝色是圈梁,在软件中新建条形基础,然后新建矩形条基单元,定义最下部的矩形砼部分,再新建不等高式大放脚砖基础单元,选择参数图在其中修改参数,然后画上图,再定义圈梁画上图即可.
2020-07-03 21:06:20
新建参数化条基单元即可
