璐璐丸
2020-07-13 11:41:58
|
浙江省
土建
|
1679查看
6回答

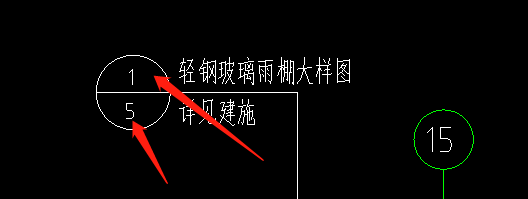

这个1和5分别代表什么意思
全部回答
(6)
首答仅用{{minutesHtml}}
-

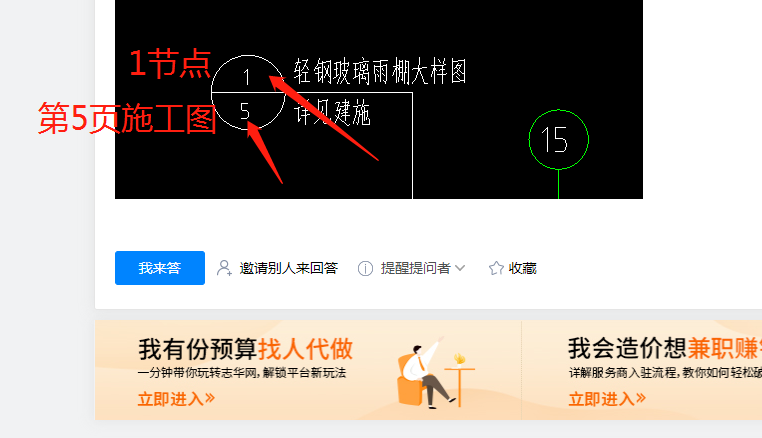

这是大样索引符号，指的第五张施工图第一个大样节点
首次提交 2020-07-13 11:43:03 最近修改2020-07-13 11:45:19 (修改过1次)
-
大样图号是第5号（页）的第1个大样。
2020-07-13 11:43:03
-
2020-07-13 11:43:37
-
5表示图纸页码，1表示详图编号
2020-07-13 11:43:42
-
下边的5是代表此做法所在的图纸号,上边的1表示第一个节点图.
2020-07-13 11:43:54
-
去第5页的施工图上看编号是1的节点
2020-07-13 11:44:15
