请问一下这种梁怎么处理啊？

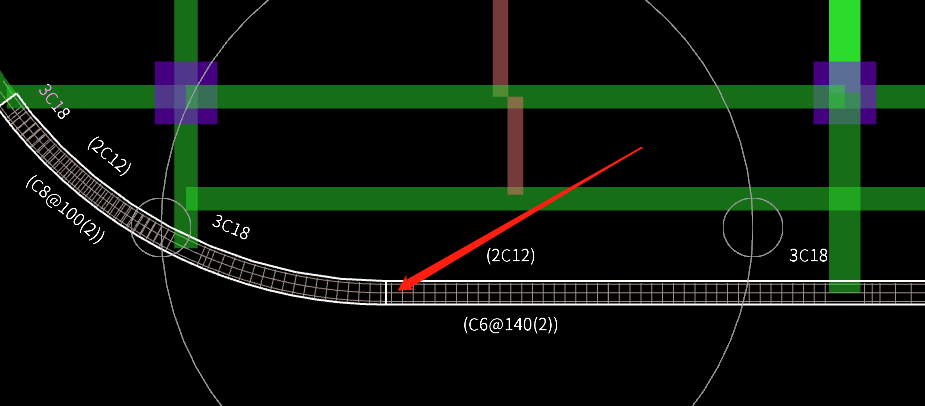

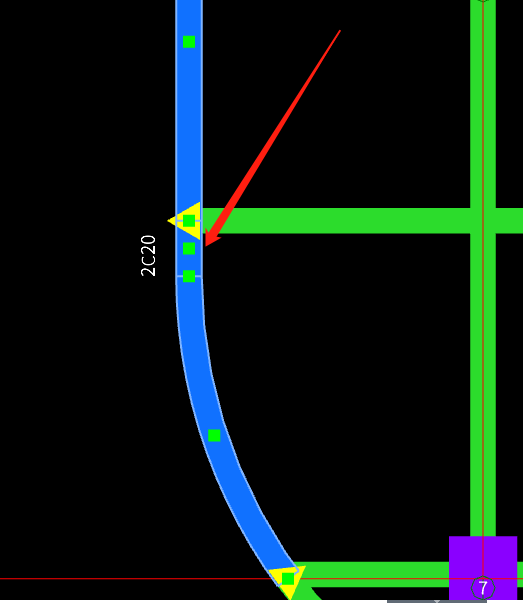

画梁的时候只能通过曲线+直线的方法，画好后虽然梁是一根整梁，但钢筋在节点那个地方还是断开的，要怎样处理啊？这样会不会影响钢筋工程量啊？
2020-07-15 17:52:08 补充
全部回答
(2)
首答仅用{{minutesHtml}}
-
如果是同一条梁，点选合并。
2020-07-15 18:01:26
-
试一下用三点画弧的方法去画

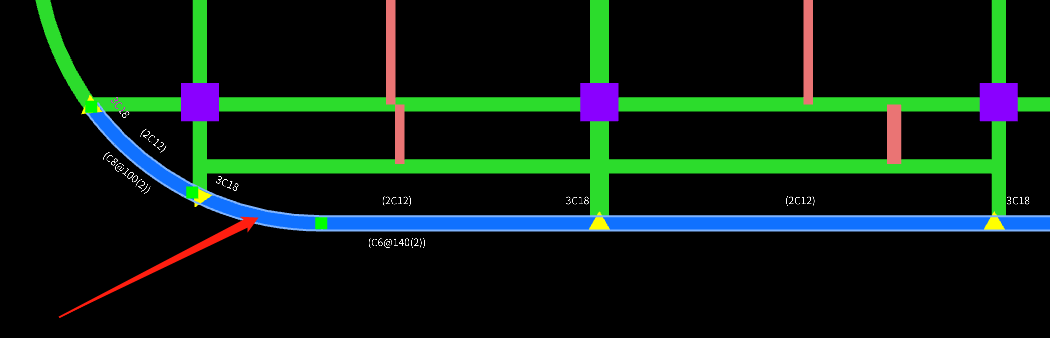

在你第二张图中箭头指的地方增加竖向辅助轴线，然后横向的梁画到辅助轴线的位置就可以了
然后点合并就可以了
你已经画好梁，但支座太多时可以通过删除支座去删除，只留有用的就可以了
首次提交 2020-07-15 18:14:00 最近修改2020-07-15 18:15:28 (修改过1次)
