请问下这样子的电梯基坑怎么建模？

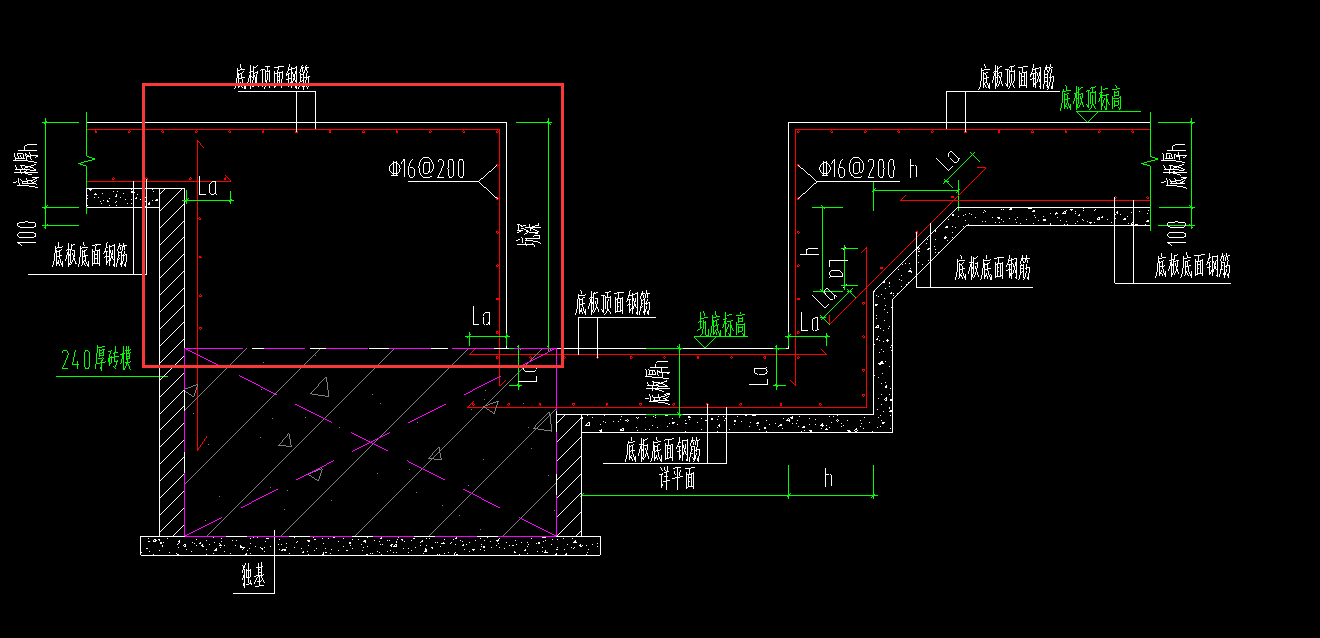

红色线框这里应该怎么布置钢筋，算混凝土量。谢谢
红色线框这里应该怎么布置钢筋，算混凝土量。谢谢
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
这个看起来麻烦，仔细分析还是能弄出来的。
1、分析：集水井偏心不能直接处理，并且高低不同，此时就可以想到用筏板+承台+集水井的组合来建模了。

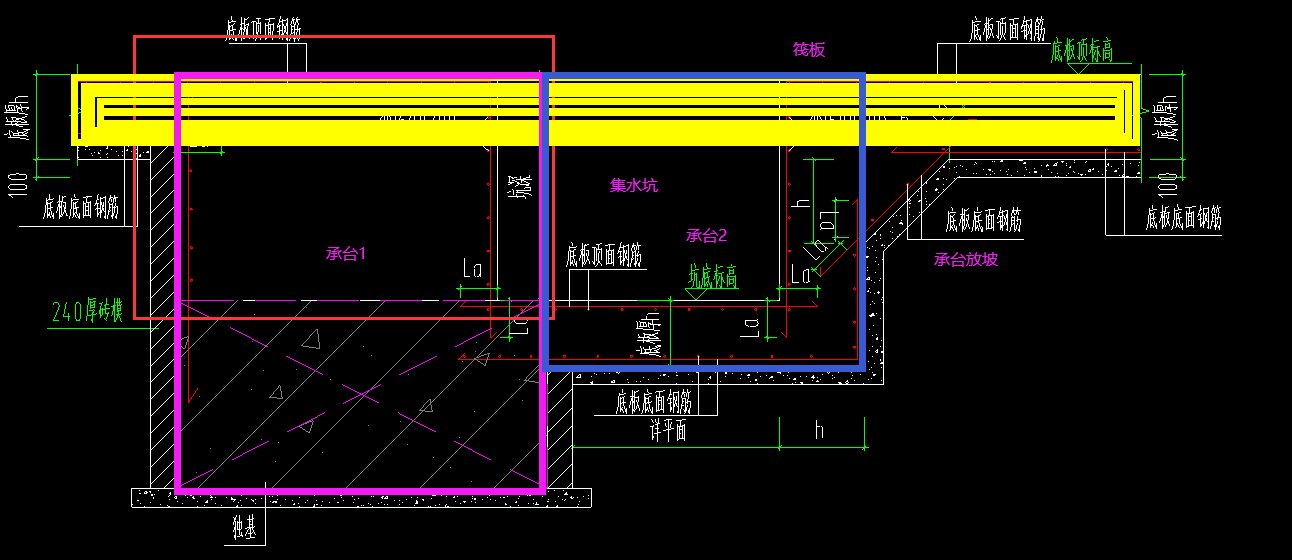

2、按下图的方法来构想，按具体图纸尺寸建立。

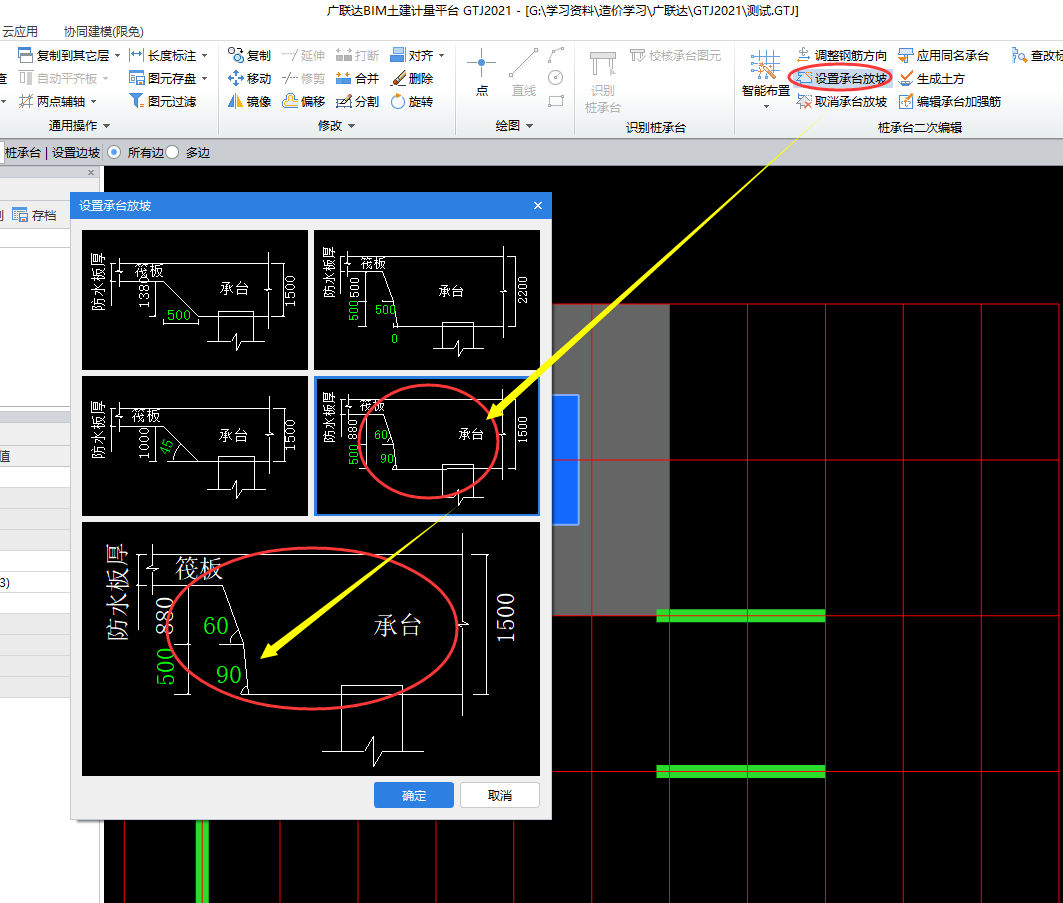

3、设置承台加腋。承台加腋四边是统一操作的，如果实际情况不是，可以用筏板代替承台，设置筏板连接，就可以具体设置需要加腋的边了。

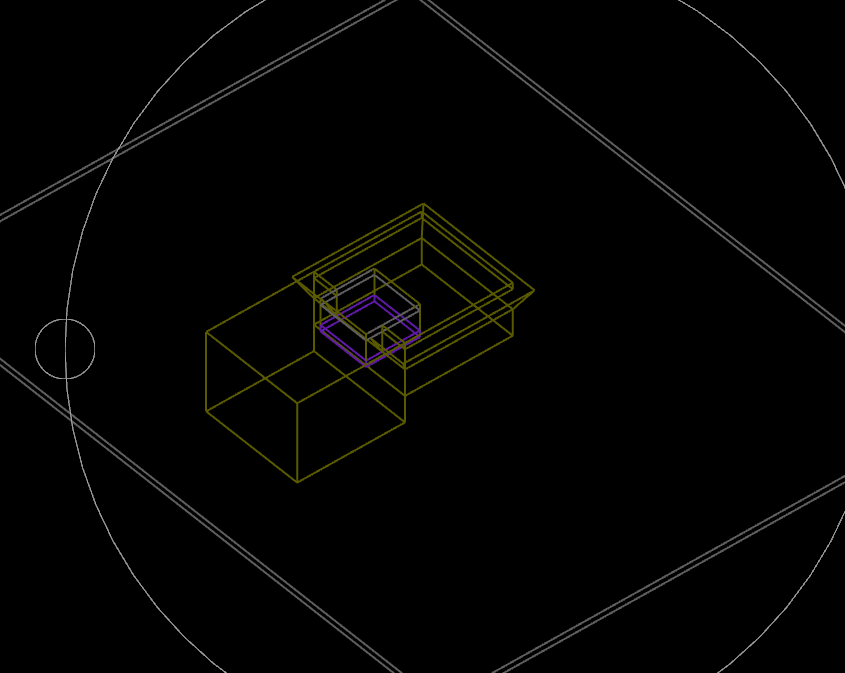

4、参考样子。
首次提交 2020-07-25 09:00:41 最近修改2020-07-25 09:07:36 (修改过1次)
