小白
2020-07-24 10:48:51
|
四川省
土建预算土建计量GTJ
|
1293查看
2回答
X向梁平面图和Y向定位不到一起
我把Y向图纸保存导出后，再导入X向图纸，Y向和X向合并的时候两张图纸会一起移动
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

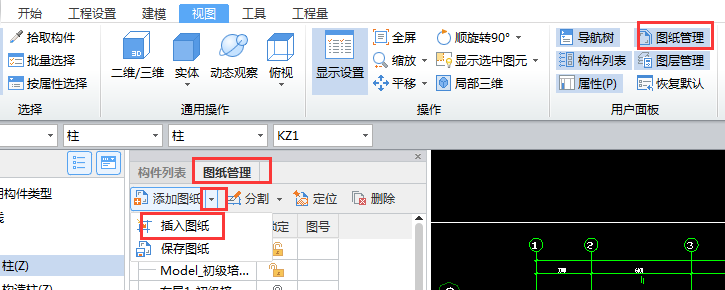

先使用【添加图纸】导入进去一张，然后使用【插入图纸】插入另外一张或多张，然后鼠标左键拉框其中一个平面图，右键移动，找一个基准点把两张图重叠在一起或移动到并列位置，然后再识别图元。
备注：1.若有角度插入CAD图后，旋转CAD图。
2.图纸导入进来默认是锁定状态，需要先在图纸管理中解锁图纸，然后再移动。
3.如果是一张图纸分割出的图纸，在图纸分割好了之后，保存工程会自动生成一个和工程名称一样的“黄色文件夹”；插入图纸时可以选择这个文件夹中的图纸。
2020-07-24 10:56:42
-
可以事先将CAD图合并，再导入。
2020-07-24 10:51:31
