郭工
2020-07-29 22:07:17
|
云南省
土建土建计量GTJ
|
3492查看
1回答

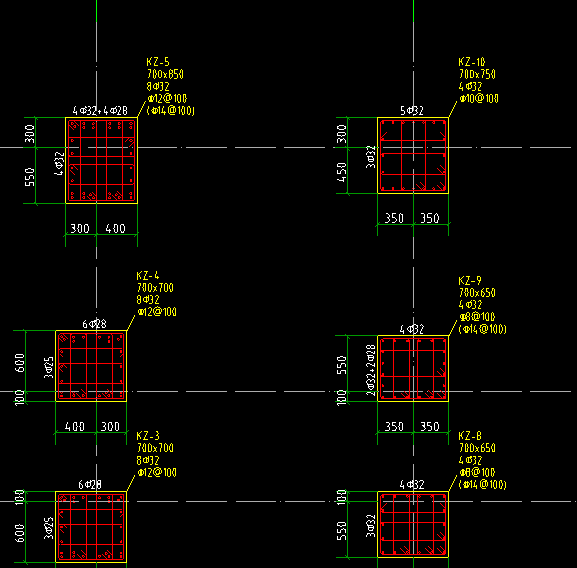

这样的柱大样有没有用GTJ2021快速识别的方法？怎么绘制识别快一点？
全部回答
(1)
首答仅用{{minutesHtml}}
-
先自动识别柱大样

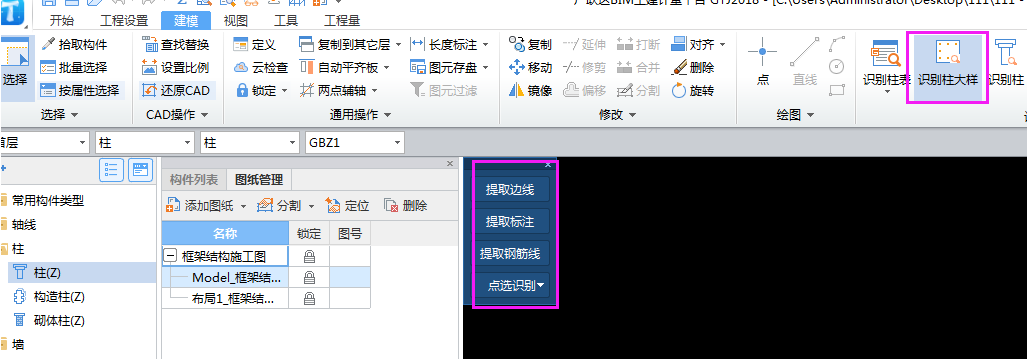

在柱界面点击识别柱大样，在弹出识别窗口中提取边线---提取标注（注意尺寸标注一定要提取上）---提取钢筋线---选择点选识别倒三角中的自动识别柱大样。
再识别柱
在柱界面，点击识别柱，然后提取柱边线---提取柱标识---自动识别柱即可。
识别成功后会提示识别完毕，确认窗口。确定之后软件会自动进行柱图元校核，对照图纸双击提示进行修改即可。
备注：识别柱图元之前先识别柱大样，识别柱大样就是新建柱构件的过程，没有柱大样的情况下，可先手动对照图纸新建好柱构件名称。
2020-07-29 22:14:13
