主梁与次梁之间附加箍筋的设置

您好

这是次梁加筋

次梁加筋/附加箍筋，一般是加在主次梁相交主梁上，或者同截面同类型次梁相交处两根次梁上的，其箍筋的信息和长度与梁一致，所以我们在梁平法表格中输入次梁两侧共增加的箍筋数量如6代表6个次梁加筋，其规格软件自动认。

当次梁加筋规格和主筋箍筋不同时，输入次梁加筋的根数级别直径，比如6C8;

当存在多个位置次梁加筋：不同位置的次梁加筋可以使用【/】隔开。

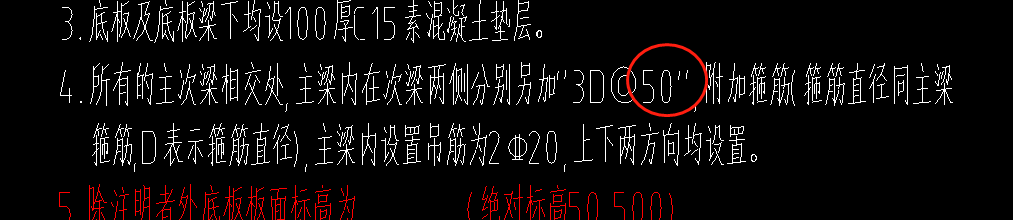

图集上11G101-1/16G101-1是附加箍筋，软件里面设置的名称叫做次梁加筋，是一个概念，都是在梁2侧增加的箍筋，如图：

吊筋：是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋，形状如元宝，又称为元宝筋。

软件设置点击查看蓝色字

钢筋GGJ2013中，如何设置框架梁/基础梁/承台梁的次梁加筋和吊筋？

土建计量GTJ中，如何设置框架梁/基础梁/承台梁的次梁加筋和吊筋？

备注：次梁加筋和吊筋是否需要设置、钢筋信息、设置位置需按图纸确定。

可以按照下边的方法生成

场景一：框架梁生成吊筋/次梁加筋的方法：

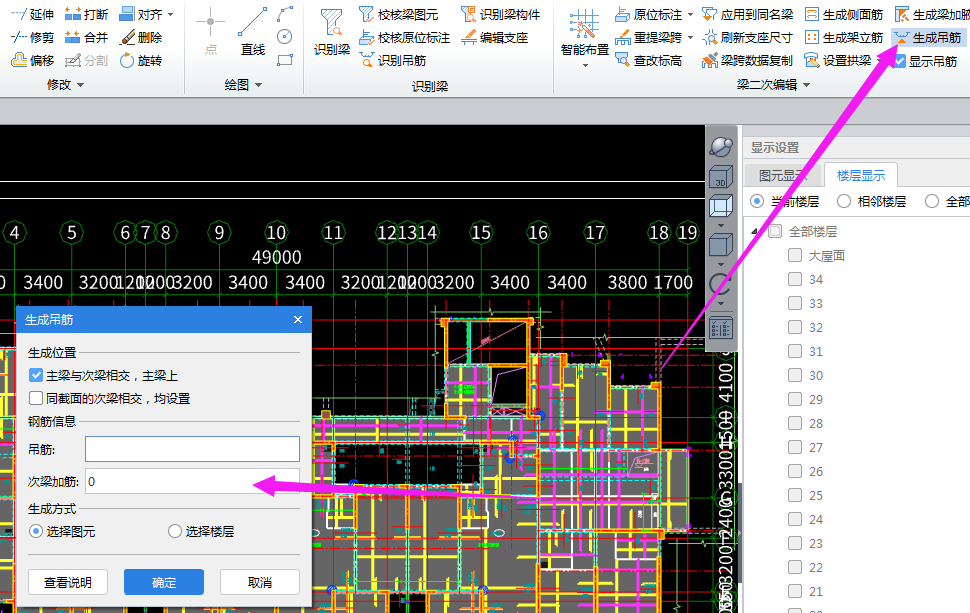

主、次梁绘制完成后，在梁的【建模】界面的“梁二次编辑”中选择【生成吊筋】，然后再选择生成位置、设置钢筋信息和生成方式，其中次梁加筋的根数是两侧总共的数量，然后点击确定即可生成。

场景二：基础梁生成吊筋/次梁加筋的方法：

基础梁界面不能自动生成吊筋，需要在原位标注中输入。或构件转换为框架梁后再转换为基础梁（建议备份后转换，转换后检查钢筋信息是否正确）。

场景三：连梁生成吊筋/次梁加筋的方法：

连梁不能自动生成吊筋，需要在原位标注中输入吊筋和次梁加筋信息。

备注：软件生成方式分别有“选择图元”和“选择楼层”。选择图元：在楼层中选择需要生成吊筋的梁，右键确定。选择楼层：则在右侧选择需要生成吊筋的楼层，该楼层中所有的梁均生成吊筋。

也可以在工程设置中设置

在工程设置---钢筋设置---计算设置---计算规则---选择连梁/非框架梁/非框架梁/基础主梁/承台梁/基础次梁对应位置---次梁两侧共增加箍筋数量中输入。如图：

备注：输入根数为两侧的总根数，若只输入根数形式，则钢筋信息会按照加密箍筋信息计算。

望给个采纳加点赞  谢谢
