感谢大哥赐教
2020-08-02 15:28:57
|
山西省
土建土建计量GTJ
|
3319查看
2回答

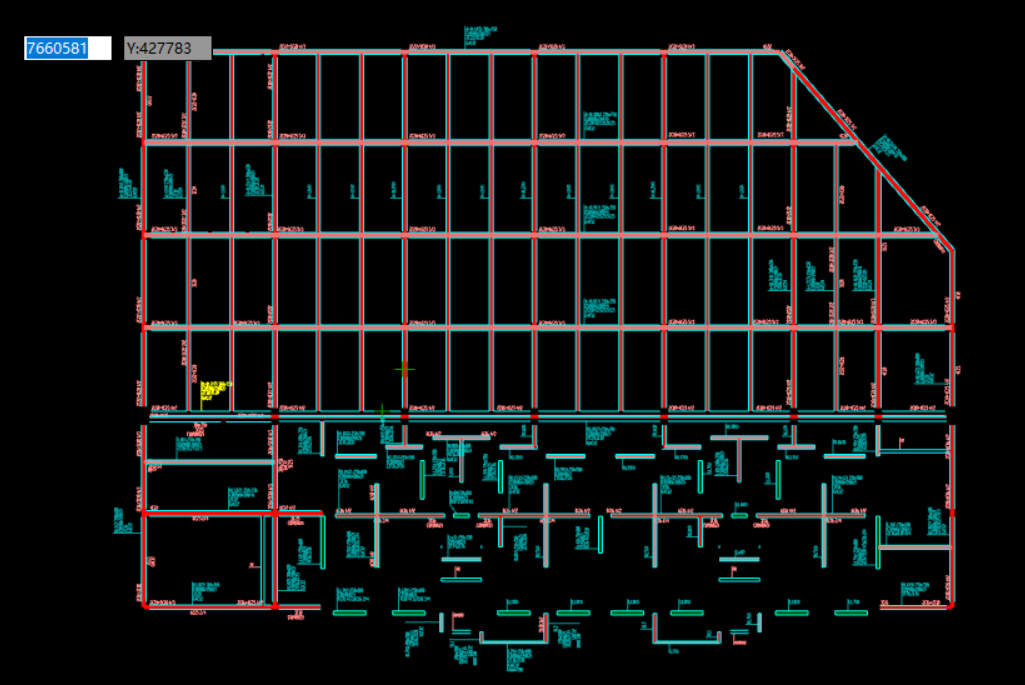

GTJ我画梁之前已经识别完成柱墙，但是画梁的时候显示不出来 导致好多支座有问题，
有什么方法可以把识别完成的柱 墙显示出来呢？
软件中的显示图元我也选择了柱墙 还是没有
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
很明显，你识别的梁和墙柱不在一个轴网上面，造成这样情况的原因是，你识别图元的时候没有定位CAD图纸
解决方法：
第一步：核对已经识别的柱墙构件是否在正确轴网上面，如果不对就批量选择柱墙构件移动到正确的轴网上面，
第二步：删除已经识别的梁，定位CAD图纸到正确的轴网上面，然后再识别梁就ok了
2020-08-02 15:41:10
-

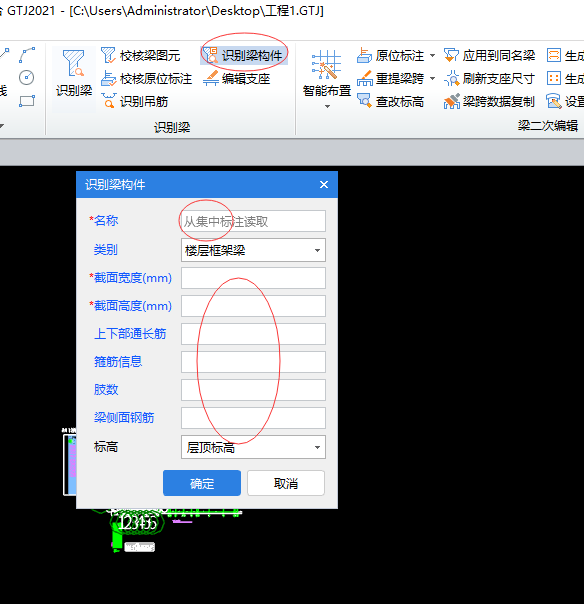

样就是要点工具栏上“识别梁构件”，然后点任意的梁信息标注，在弹出的对话框中输入相应的信息，再点梁的两端，这样梁就是形成整条一道梁。
2020-08-02 15:41:45
