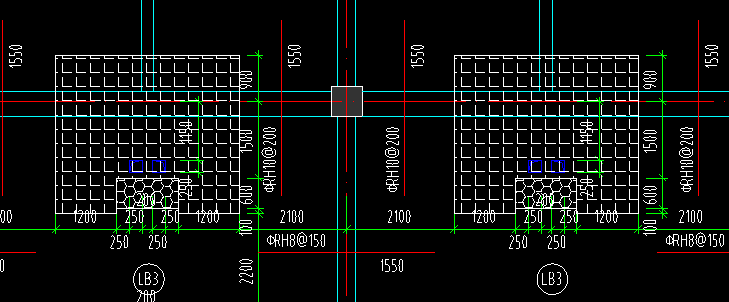

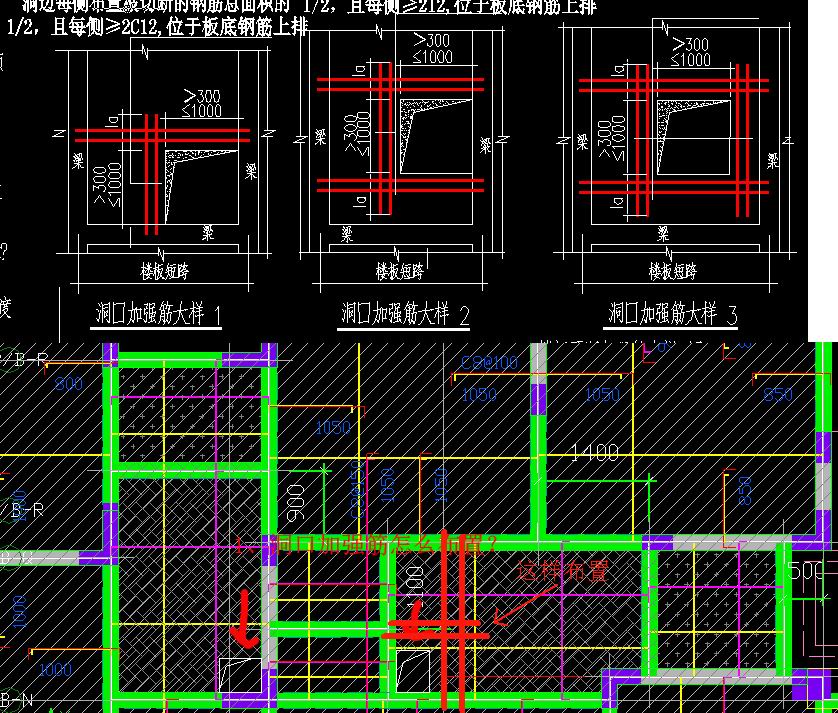

这种降板要怎么画？梁用管吗？

直接布置板洞口的方法。

您好

可以选中这块板，设置标高就行

梁可以用平齐板顶功能

自动平齐板

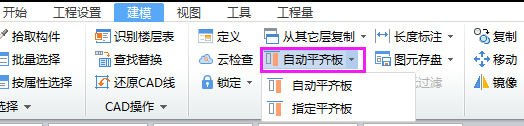

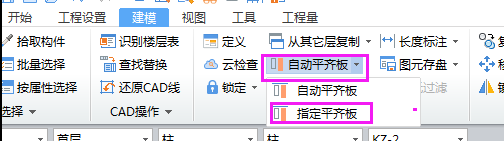

步骤一：点击建模---通用操作---【自动平齐板】；如图：

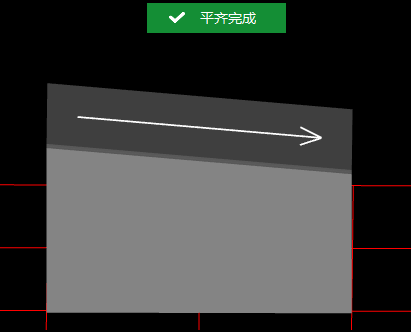

步骤二：在绘图区域鼠标左键拉框或者鼠标左键逐个选择需要参加平齐的柱、墙、梁图元，鼠标右键确定，即可执行自动平齐操作，平齐完成后会出现完成的提示。如图：

备注：自动平齐板中【修改过顶标高的柱墙梁图元也参与平齐】默认为勾选状态，可根据情况自行取消。

指定平齐板

步骤一：点击建模---通用操作---【指定平齐板】。如图：

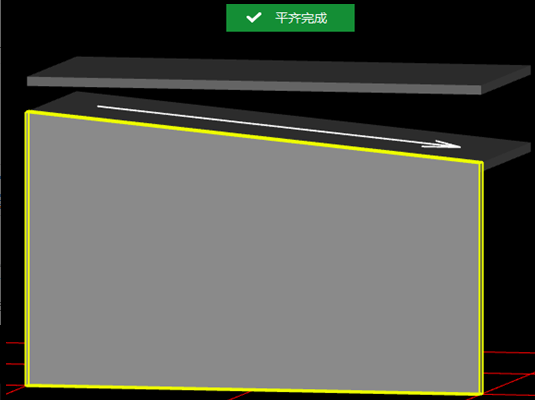

步骤二：在绘图区选择需要参加平齐的柱、墙、梁图元，选择完毕后右键确定，再选择要平齐的目标板，选择后右键确定即可。如图：

备注：1.土建算量GCL2013和钢筋算量GGJ2013中是没有指定平齐板功能。

    2.指定平齐板可以选择同一层中不同位置的墙/板一起操作平齐。

答题不易，如果有帮到您，能否给个 采 纳 + 点 赞  ， 谢谢

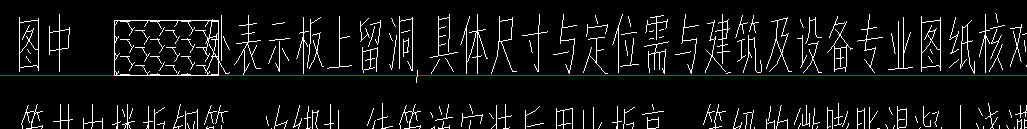

预留洞

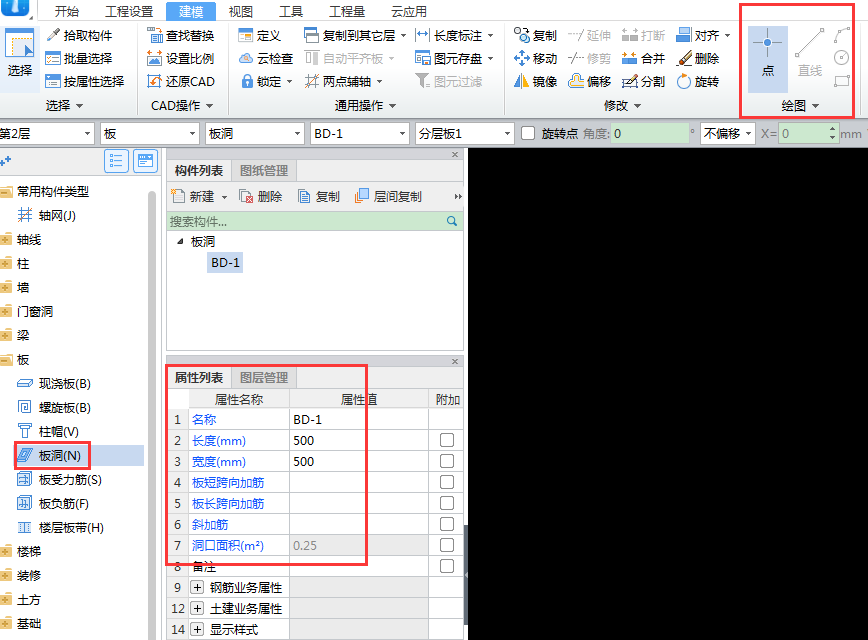

板洞位置：在导航栏板的构件下。

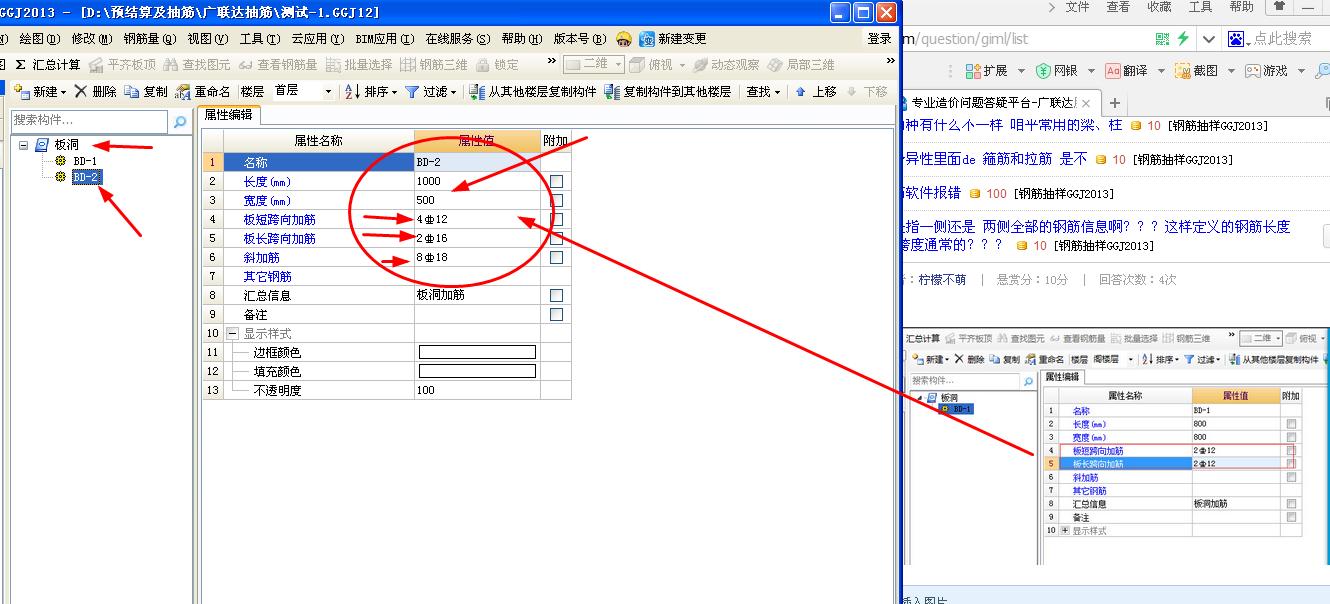

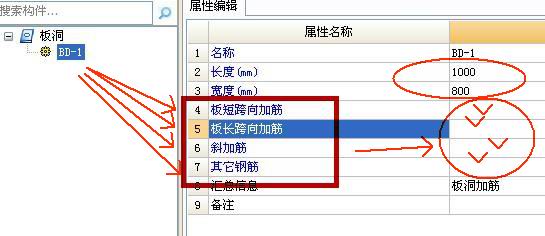

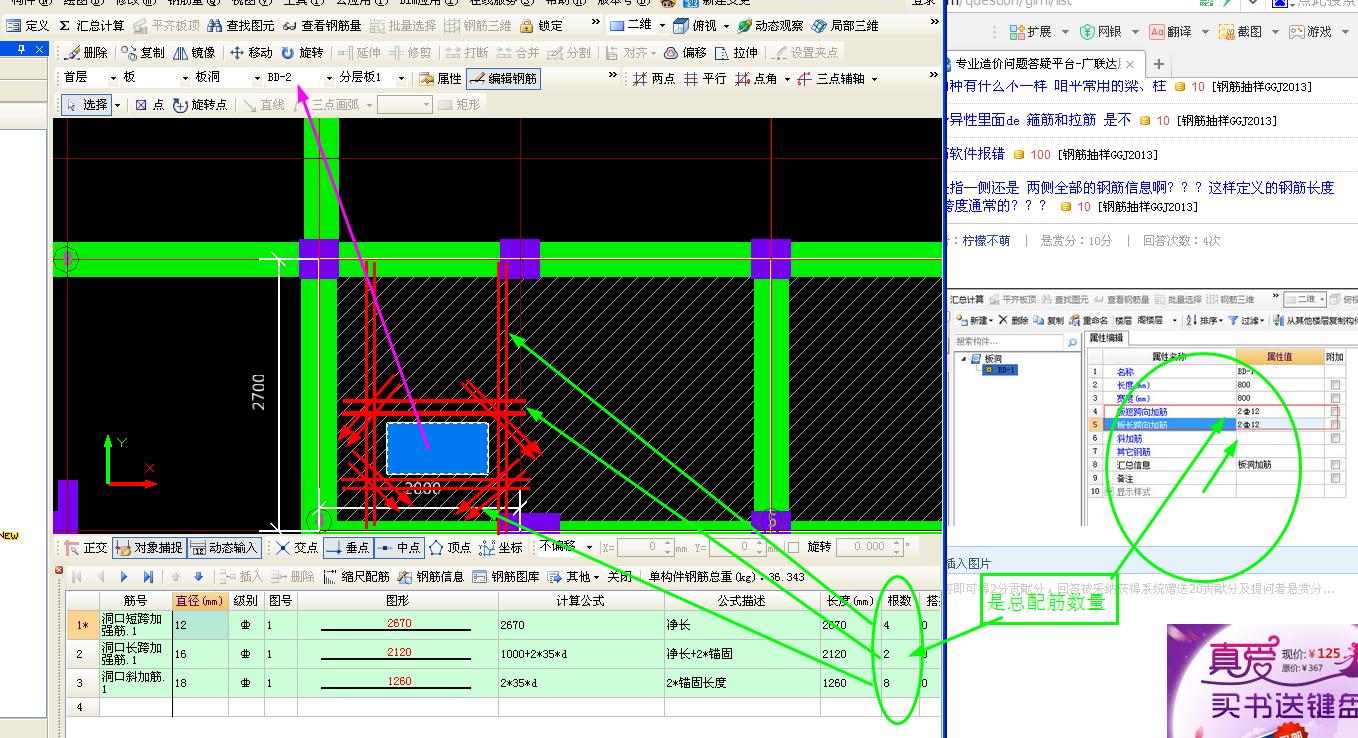

场景一：新建矩形板洞/圆形板洞/异形板洞，在属性中输入相关信息，直接输入不了的在【其它钢筋】中输入，然后点画在板上即可。

场景二：新建的自定义板洞，可以直接用直线/三点弧/圆等形式进行绘制。钢筋信息在属性列表中对照输入即可，直接输入不了的在其它钢筋中输入即可。

备注：现浇板不管是平板还是斜板都可以布置上板洞。

答题不易，如果有帮到您，能否给个 采 纳 + 点 赞  ， 谢谢
