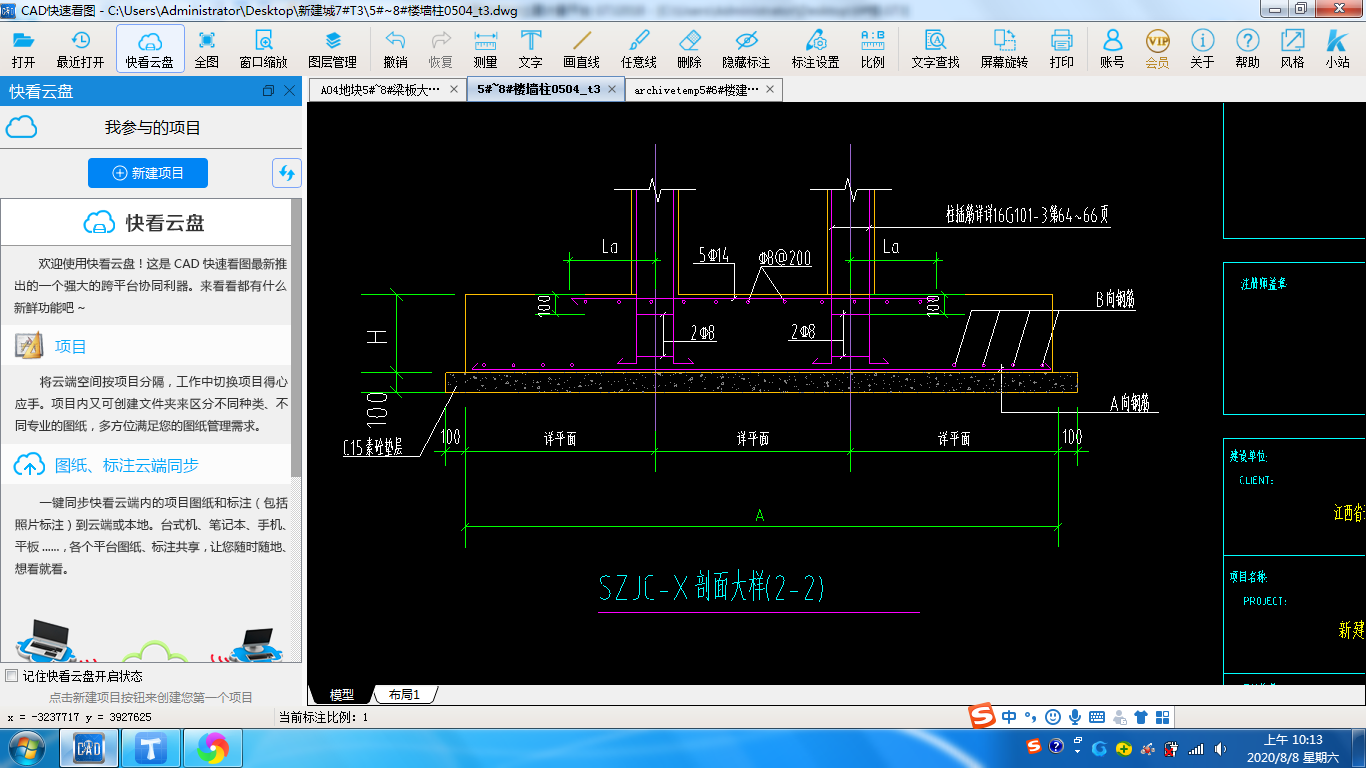

请问这种双柱独基怎么画呀？

你好：定义独立基础，定义柱，点绘制。

这就是一个矩形的普通的独立基础的

面部筋在柱间连接筋输入

用独立基础布置，顶钢筋在其它钢筋中输入。底筋按正常方法定义布置。

您好

软件中的独立基础没有带双柱/多柱的独立基础，无法直接新建，需要用独立基础和柱分开绘制。

先在独立基础界面绘制独立基础，然后在柱界面新建柱，调整好标高绘制在独立基础对应位置上即可。

在导航栏的基础---独立基础---新建独立基础---新建参数化独立基础单元，对照图纸选择对应的参数基础，属性中输入横向受力筋和纵向受力筋，若有其它不能直接输入的钢筋，在属性列表中的其它钢筋中输入即可。若已经绘制上图元，想要修改尺寸时，直接点击【截面形状】修改尺寸即可。

备注：若柱位置不好捕捉，可以使用Shfit+左键输入偏移值进行布置。

答题不易，如果有帮到您，能否给个 采 纳 + 点 赞  ， 谢谢

软件中的独立基础没有带双柱/多柱的独立基础，无法直接新建，需要用独立基础和柱分开绘制。

先在独立基础界面绘制独立基础，然后在柱界面新建柱，调整好标高绘制在独立基础对应位置上即可。

备注：若柱位置不好捕捉，可以使用Shfit+左键输入偏移值进行布置。

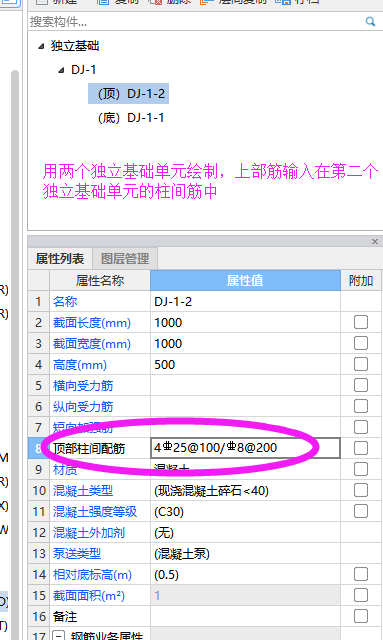

独立基础属性中顶部柱间配筋用于计算双柱独立独基顶部两个柱子之间的配筋，分为纵向受力筋和分布钢筋，在矩形独立基础属性中输入。

基础的绘制与上面有多少柱无关

你分开看

分开独立基础

再在基础上布置柱

根据设计要求，有多少个都可以布置的

用独立基础单元来定义并画图即可,上部的钢筋可以再新建独立基础单元来处理,在其中的柱间配筋信息中输入处理.
