黄佳乐头大 2020-08-09 08:40:58 | 湖南省土建 | 1471查看 4回答

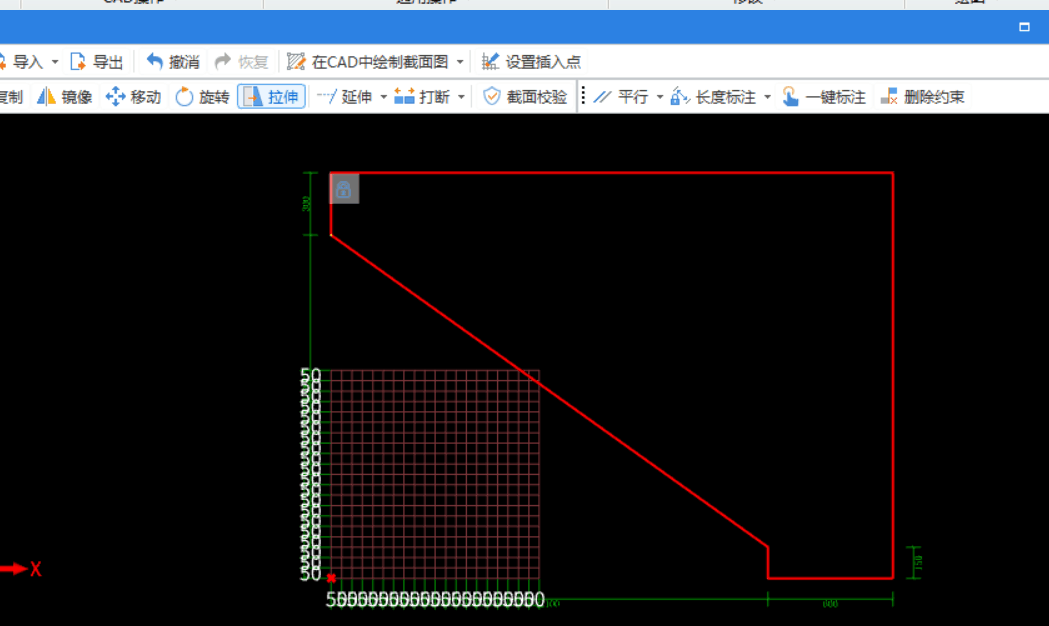

各位，我想咨询下怎么把这个截面等比例缩小呀

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

已采纳

苍生涂涂，天下缭燎。诸子百家，唯我纵横。专家

答题： 3889 被赞： 7483

您好，绘制异形构件前，需要先设置比例
方法：建模界面---CAD操作---设置比例，然后鼠标两点量取需要测量的长度，在弹出的调整比例窗口中输入尺寸即可。如图：

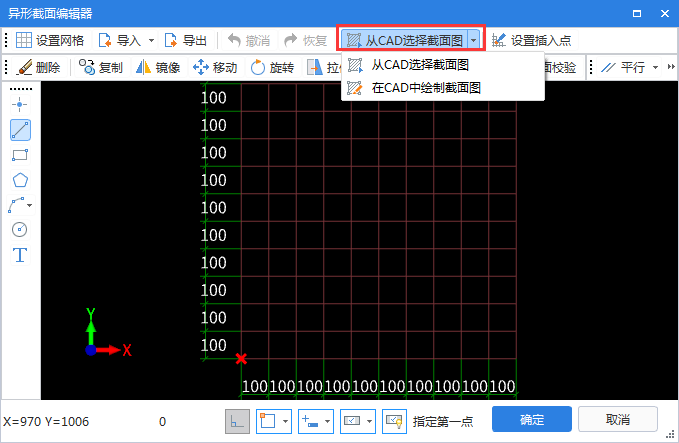

步骤一：在构件列表中，选择构件---新建---选择新建异形构件---弹出异形截面编辑器---点击从CAD中选择截面图；
步骤二：在CAD图中截取大样图，选择围成截面的CAD线，右键确定即可。
备注：从CAD中选择截面图时不能设置比例，需要操作前先设置好CAD图纸的比例。
如图：
答题不易，如果有帮到您，能否给个采纳 + 点赞，谢谢

2020-08-09 08:47:02

赞2 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
欢乐心中飞雪铂金专家

答题： 129696 被赞： 40974

选择这个截面之前就先把图纸的比例设置调整

2020-08-09 08:42:47

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
肯定很帅专家

答题： 3490 被赞： 881

你这是圈CAD圈的吧？

2020-08-09 08:43:17

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
陈工钻石专家

答题： 198686 被赞： 46646

截面编辑小窗口，没有设置比例功能。

2020-08-09 08:43:32
