漏电火灾报警系统

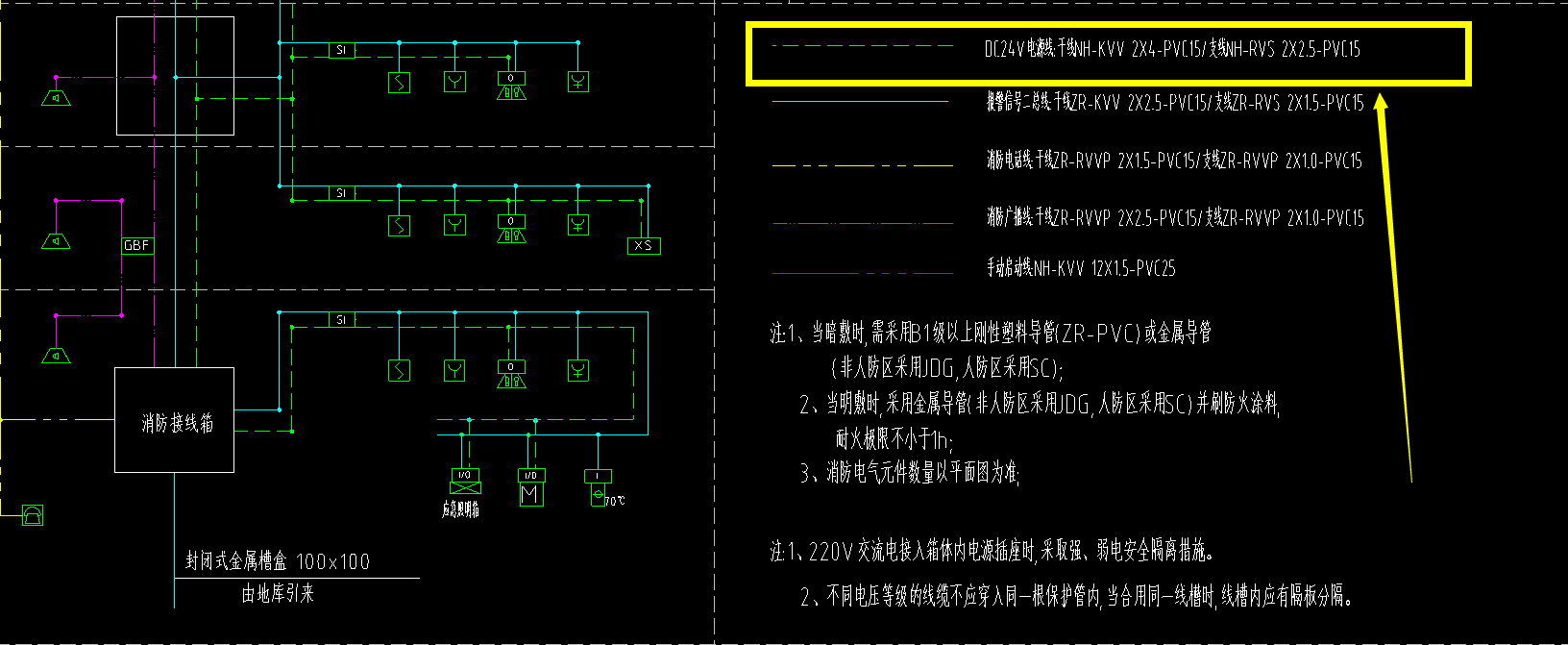

下图是漏电火灾报警系统，从一层消防控制室引出NH-RVSP-2*1.5穿JDG16的管子，我想问：

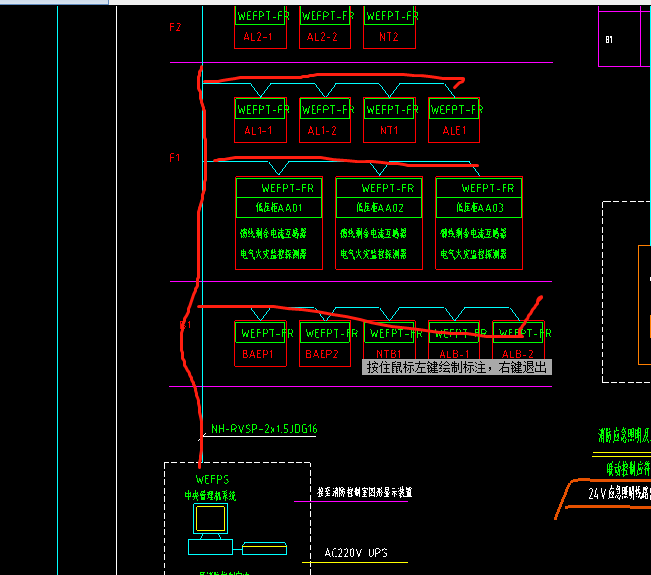

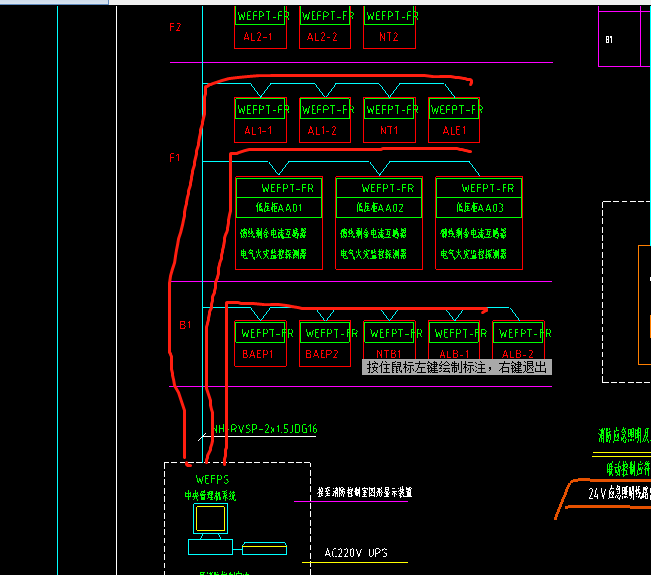

线管的连接形式是图1上去一根管到顶楼然后分线，还是图2每层都从一层出管到每层？求解？
遇到此类的系统图，我该如何分辨是图一的穿管方式，还是图二的穿管方式？
希望老师详细解答一下 谢谢了！！！
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

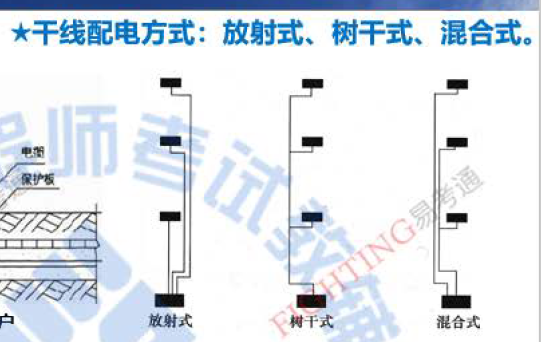

1、一般情况下是图1的连接方式，即树干式连接方式，参照下图中，竖向的为干线，水平方向一般为支线，线径会小一些；
2、只有弱电，如网络，电视，电话等涉及信号发散的采用发散式连接方式。
2020-08-09 14:03:23
