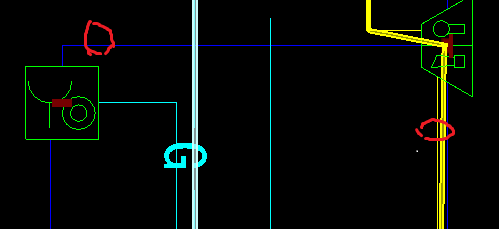

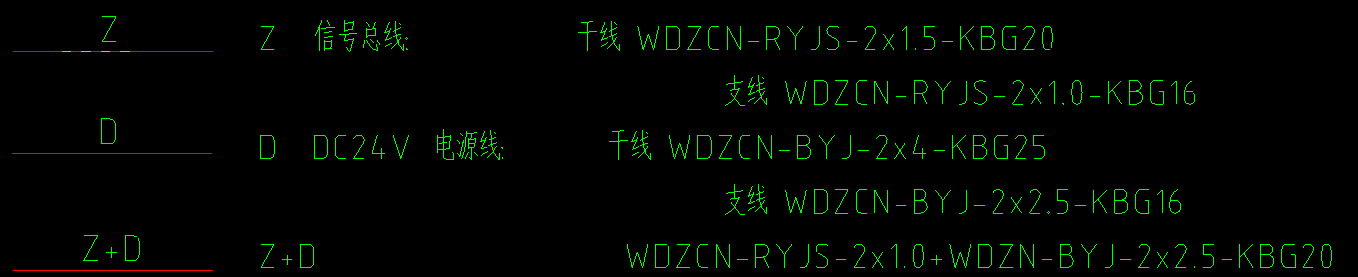

请问这几根线是如何连接的，上面平行的是跟信号线，黄色的是电源线旁边也是信号线

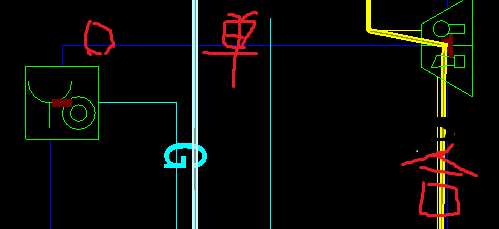

平面图上有2根信号线，电源线是跟它旁边的信号线共管下去还是单独穿管？横着的信号线是应该单独穿管还是怎样？还是3根管连接声光报警器？

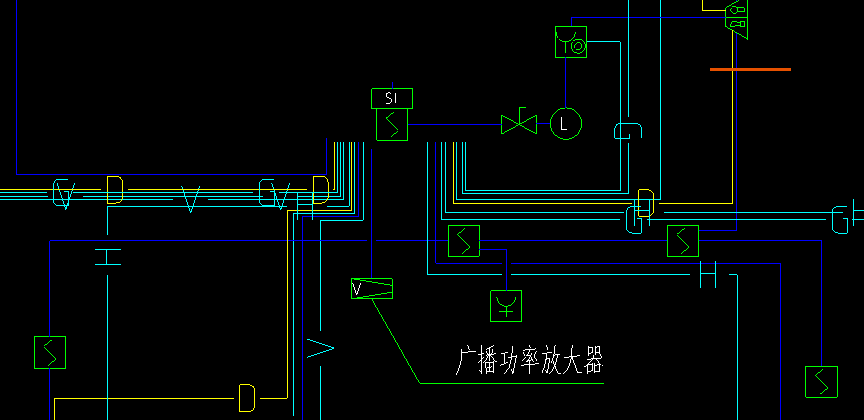

2020-08-15 16:16:57 补充
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
2020-08-15 11:47:34
-
你需要先了解什么设备需要接什么线，从系统图可以看出来，然后再来看平面图，就不会纠结这个问题了。比如消火栓按钮只要接信号线，声光需要接电源以及信号线，那么这个回路从端子箱到隔离到声光需要走电源+信号，声光后面没有需要接电源线的设备了，那么从这个声光后就只接信号线就可以了。
2020-08-15 17:40:19
