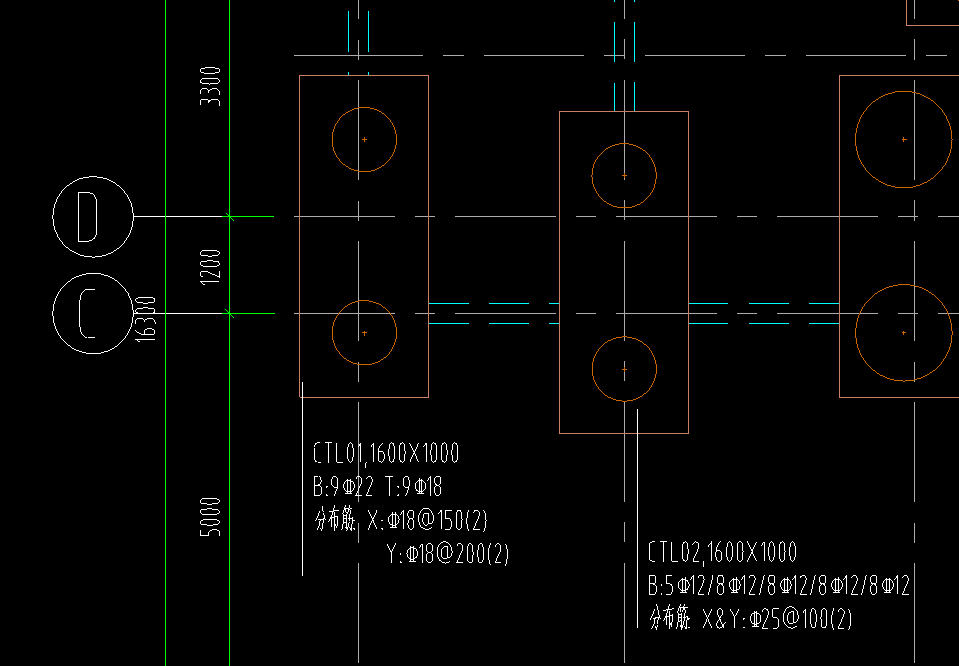

这样的桩承台（承台梁）应该怎么理解配筋形式？用什么绘制？
CTL01以及CTL02。01BT两个标注为上下的纵筋？为何下面还有Y方向的分布筋啊？02的下部纵筋，意思有5层那么多？为何也还会有Y方向的分布筋？怎么理解合适？用什么构件来绘制啊，可否有老师能指导下。
CTL01以及CTL02。01BT两个标注为上下的纵筋？为何下面还有Y方向的分布筋啊？02的下部纵筋，意思有5层那么多？为何也还会有Y方向的分布筋？怎么理解合适？用什么构件来绘制啊，可否有老师能指导下。
全部回答
(3)
首答仅用{{minutesHtml}}
-
CTL01，底筋+面筋+X方向箍筋+Y方向箍筋。即梁式承台定义布置，汇总计算后，编辑侧筋钢筋为箍筋。CTL02。五层的底筋+X、Y箍筋。方法同上，分底和顶。其它的在其它钢筋中输入。
2020-08-15 21:59:09
-
用桩承台构件来定义并画图,选择环式配筋的参数图,在其中输入XY方向的钢筋信息,把B和T的钢筋在其他钢筋中输入来处理.
2020-08-16 08:45:26
-
梁式承台布置
2021-05-02 12:17:03
