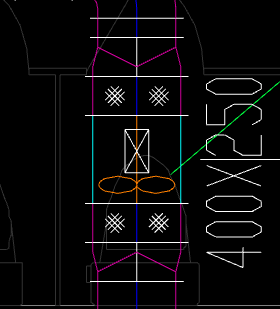

这些通风图标是什么含义，麻烦老师告之，谢谢
图纸没有给图例解释，第一次做通风，麻烦老师帮忙解答这些图例的含义，并告之是否属于人防通风的范畴，非常感谢。

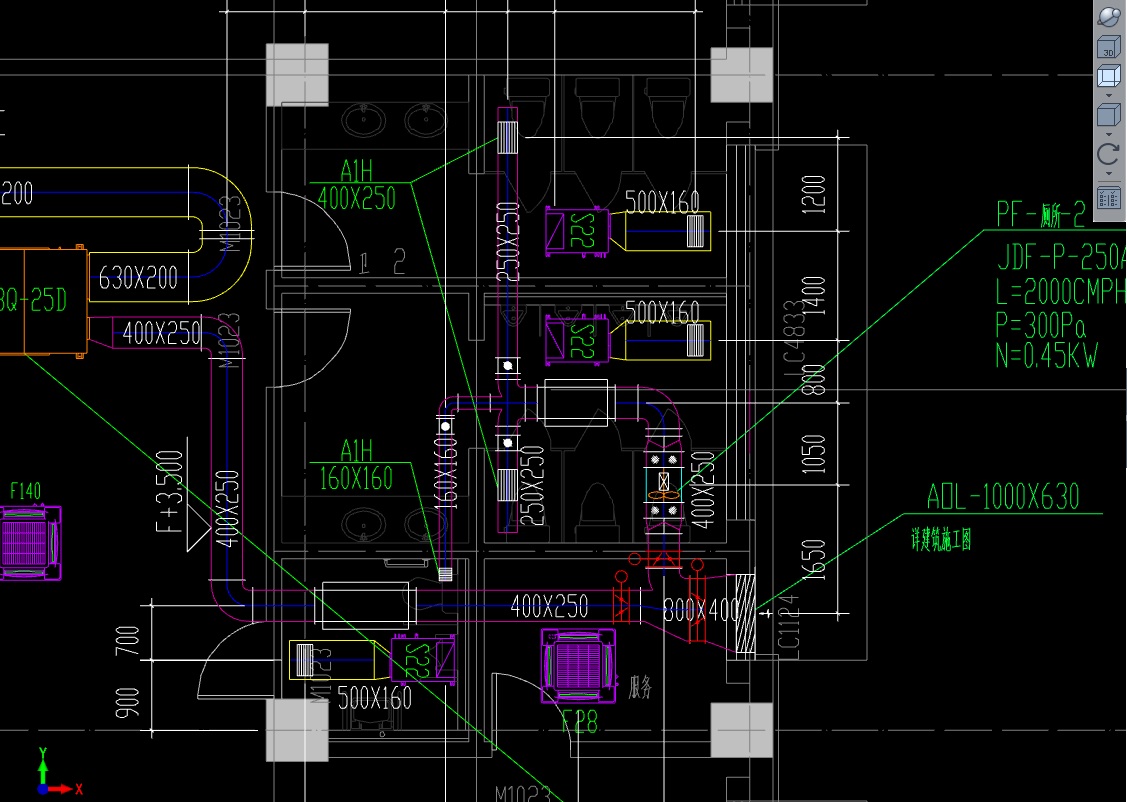

位置参考大图：
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
1、VRV空调室内机；2、可能是消声器；3、中间是风机，风机两边是帆布软接；4、电动对开多叶调节阀
5、单看看不出是什么，如果是空调风系统，可能是风机盘管
6、蝶阀
2020-08-16 12:49:43
