13170887369 2020-08-16 15:55:06 | 江西省土建 | 3221查看 4回答

截面编辑这个位置的钢筋要怎么布置？

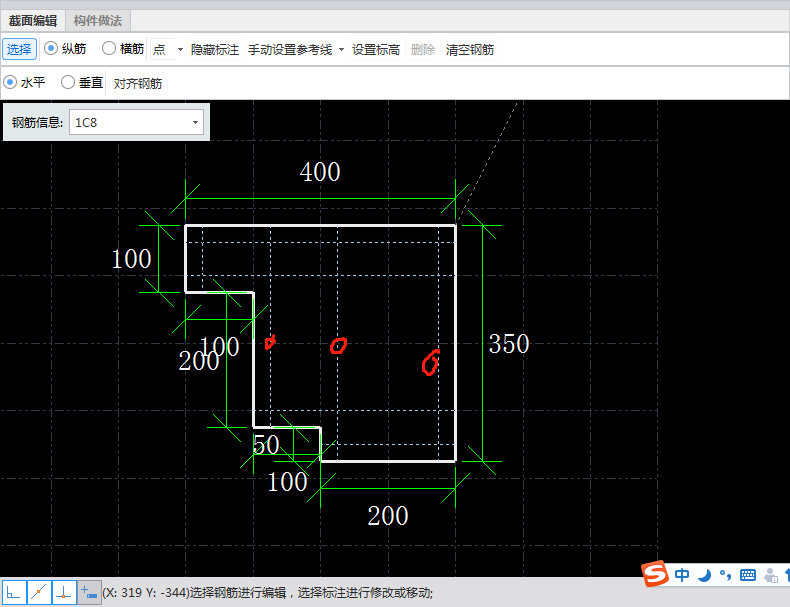

如图

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

已采纳

苍生涂涂，天下缭燎。诸子百家，唯我纵横。专家

答题： 3889 被赞： 7490

您好，shift偏移
在图元属性列表下的截面编辑中，选择【纵筋】和【直线】或【点】的绘制方式，然后再使用Shift+左键，输入相应距离确定即可偏移。如图：
备注：若使用【点】布置的方式，每操作一次Shift+左键，需鼠标右键确认。这样二次操作Shift+左键才会出现“输入偏移值”的弹框，否则不出现此弹框。
答题不易，如果有帮到您，能否给个采纳 + 点赞，谢谢

2020-08-16 15:56:28

赞4 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
钢筋撑起半边天钻石专家

答题： 154644 被赞： 49201

可以输入一侧是几根主筋，用直线布置，可以选择是否含起点、终点。箍筋用横筋来画出来，

2020-08-16 15:58:13

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
维达詹工专家

答题： 124968 被赞： 42675

你好：使用shift+左键偏移。

2020-08-16 15:59:10

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
nh 钻石专家

答题： 134811 被赞： 27825

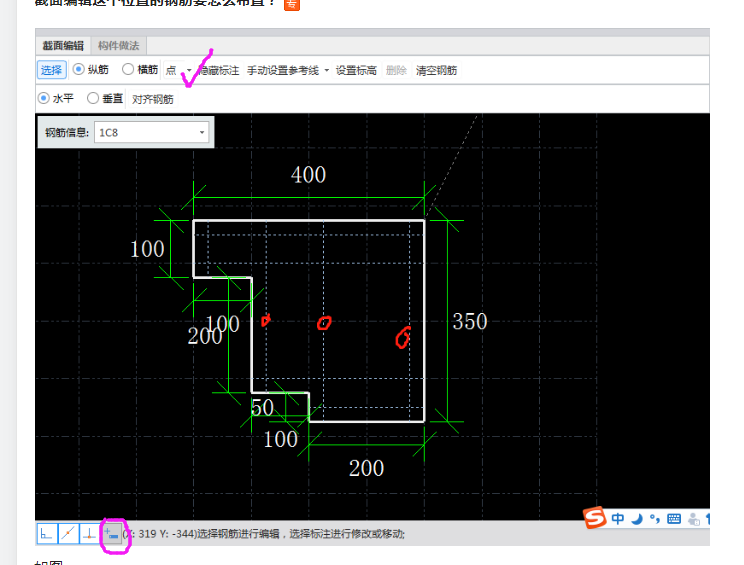

用点布置，并打开下例圈内的动态输入

2020-08-16 16:02:42
