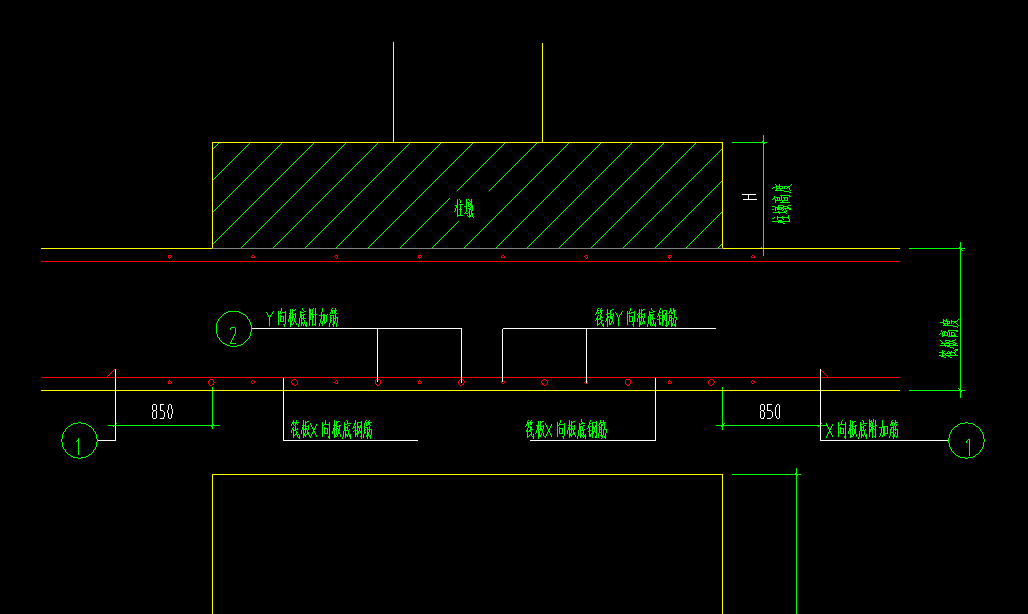

这个柱墩的钢筋，和筏板附加筋什么关系，怎么看不懂这个图纸呢，图纸上也没说有筏板附

筏板附加面筋的布置问题

上图是主楼筏板基础上的板顶附加筋,主要想问一下这个的附加面筋该怎么布置疑问1--如果采用筏板负筋布置,系统默认为此钢筋为板底钢筋,图纸上是面筋,与图纸不符疑问2--如果采用筏板主筋布置,图纸上写的是附加钢筋,这个地方是不是又冲突了呢.疑问3--如果采用主筋布置,是选择筏板主筋还是跨版受力筋,布筋是采用哪种方式布上呢

请问这个该怎么画呢？筏板顶标高是-6.1.筏板厚500.但是图中地沟是-5.7啊

这个地沟该怎么画呢？在筏板上面，图纸上没说是什么材料的，大样图里面没有这个地方。直接略过了，

施工钢筋处理

1:截图中基础筏板阳角布置放射筋，阳角位置全是下沉式柱墩，（图纸要求筏板阳角布置放射筋），可是这个位置是下沉的柱墩，放射筋怎么放置呢？放置在什么位置？实际施工呢？（图纸节点，筏板底筋伸到柱墩内锚固，面筋通过柱墩。）2:图纸中筏板筋遇到柱墩，底部钢筋断开，面层钢筋通过柱墩，这时在筏板边缘位置有柱墩，（如截图）底筋锚入到柱墩内对吗？     筏板面筋怎么处理呢？尤其是外扩的位置，（图纸说明里只有筏板封边的做法，上下锚固150）没有说筏板边缘柱墩外扩的情况是怎么处理的，实际施工是怎么处理的？（截图红线位置转角处外扩4个面，另外一个外扩3个面，）如果是锚固，钢筋锚固是从什么位置为起始点，到什么位置截止的？锚固多少D？3:11G图集的剪力墙水平筋构造（p68、69页）的节点，构造做法中许多是需要暗柱的，（在暗柱范围内需要怎么做），但是要是墙体在这些位置没有暗柱，水平筋构造做法能否参照呢？（尤其L转角处没有暗柱，水平筋该怎么做？）补充问题：1:我这是筏板边缘柱墩，不是筏板内的柱墩，图集节点只适用于筏板内的柱墩吧。2:图集有水平筋端部锚固做法，可没有L墙体水平筋拐角处的做法啊，能否参照使用呢？

车库筏板顶标高给的绝对标高，怎么换算成相对标高

1、各位老师，这个车库筏板顶标高给的绝对标高，车库筏板厚度都是400厚，图纸上写的车库顶板绝对标高130.6，车库筏板的相对顶标高应该怎么换算成相对标高在软件里建模，车库相邻有7个主楼，有的主楼绝对标高相同，但是给的筏板相对标高也不同，不知道怎么换算这个车库的了，如果车库筏板顶标高都不同，不是高低不平，车也不好走啊？2、筏板有高差，不平的地方下柱墩也布置不完整，怎么处理？谢谢

请教：人防车库图纸中筏板下柱墩问题

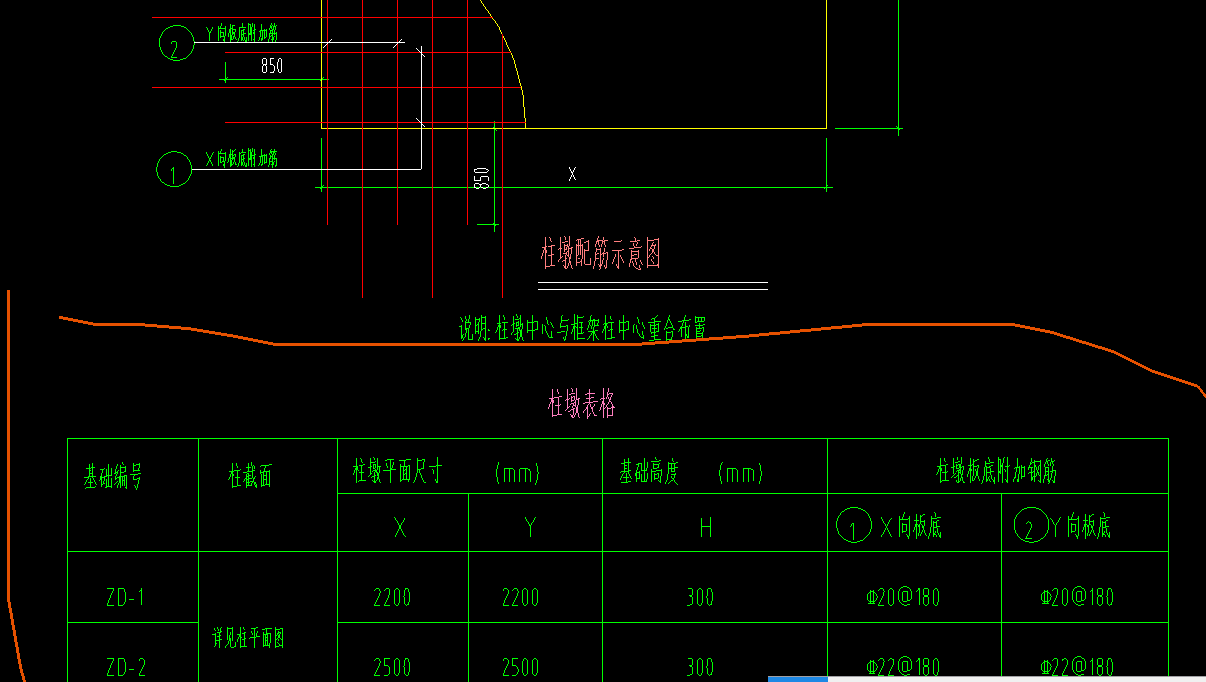

图纸中是人防地下车库，显示筏板下有下柱墩。看图纸上的柱墩周围都有UFJ和DFJ字样的钢筋，请问这是什么钢筋啊？绿色轴线中间有个圈，标注尺寸分别是什么意思？（放大图见下图）
