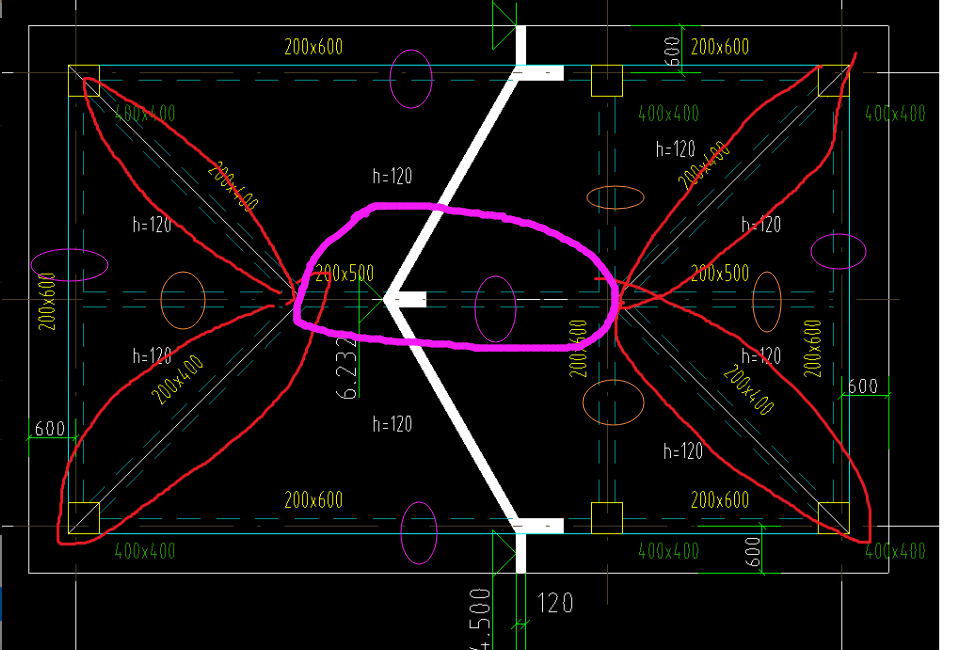

图中我圈出来的细白色实线表示什么意思？

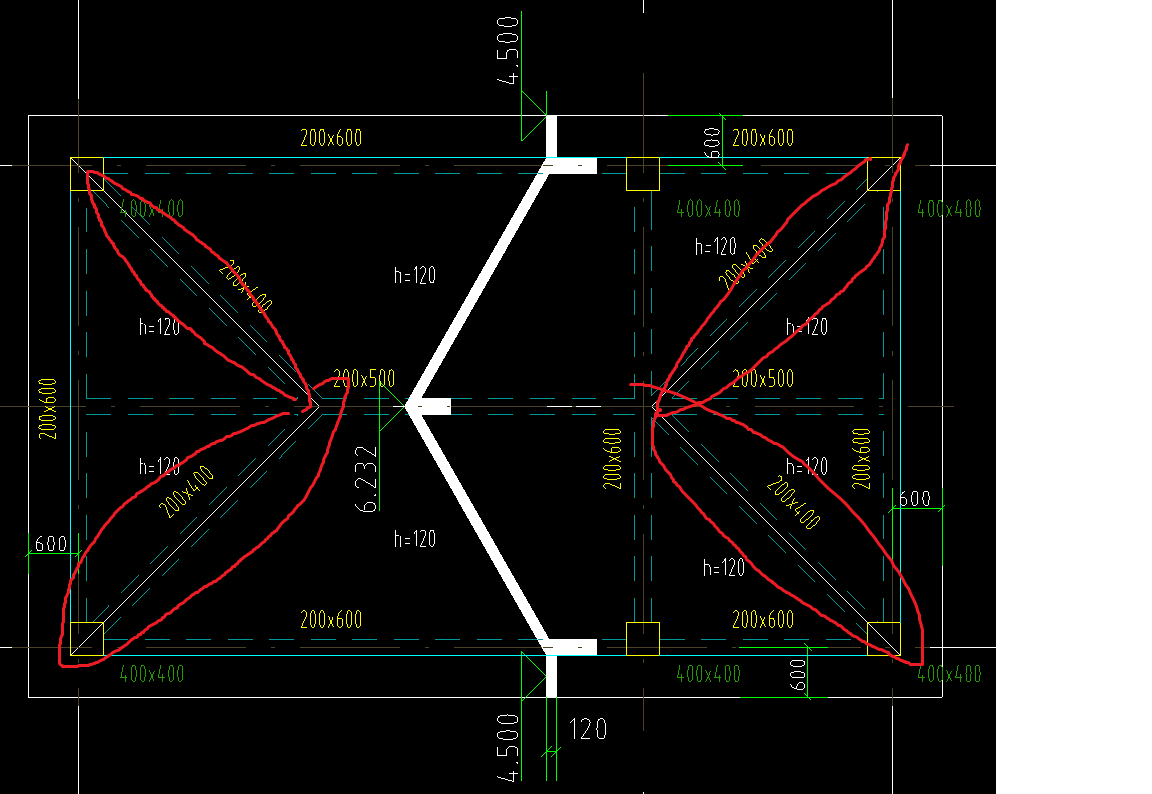

如图，这是屋面层平面图
2020-09-02 10:37:20 补充

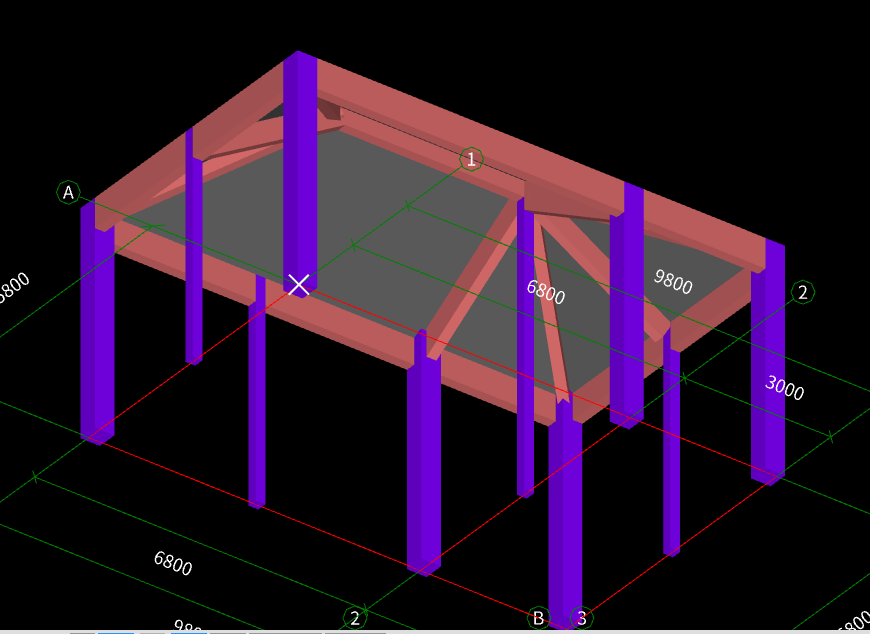

图2是从底面看的
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
表示那个位置的梁中心线，这是斜屋面，这四根梁是斜梁。

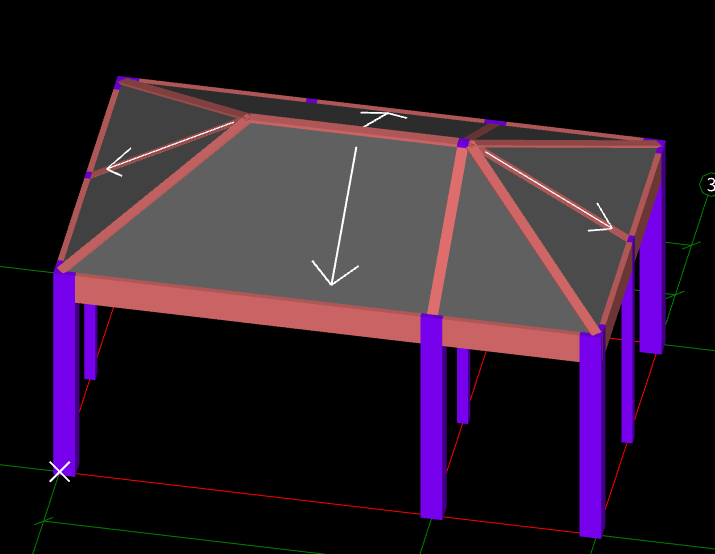

紫色是水平，黄色是斜梁。画完之后动态观察看一下，然后自己思考一下。
2020-09-02 10:23:04
-
对 就是这样画
2020-09-02 10:23:04
