寒林冷雨
2020-09-08 08:21:33
|
河北省
土建
|
645查看
5回答
原位标注

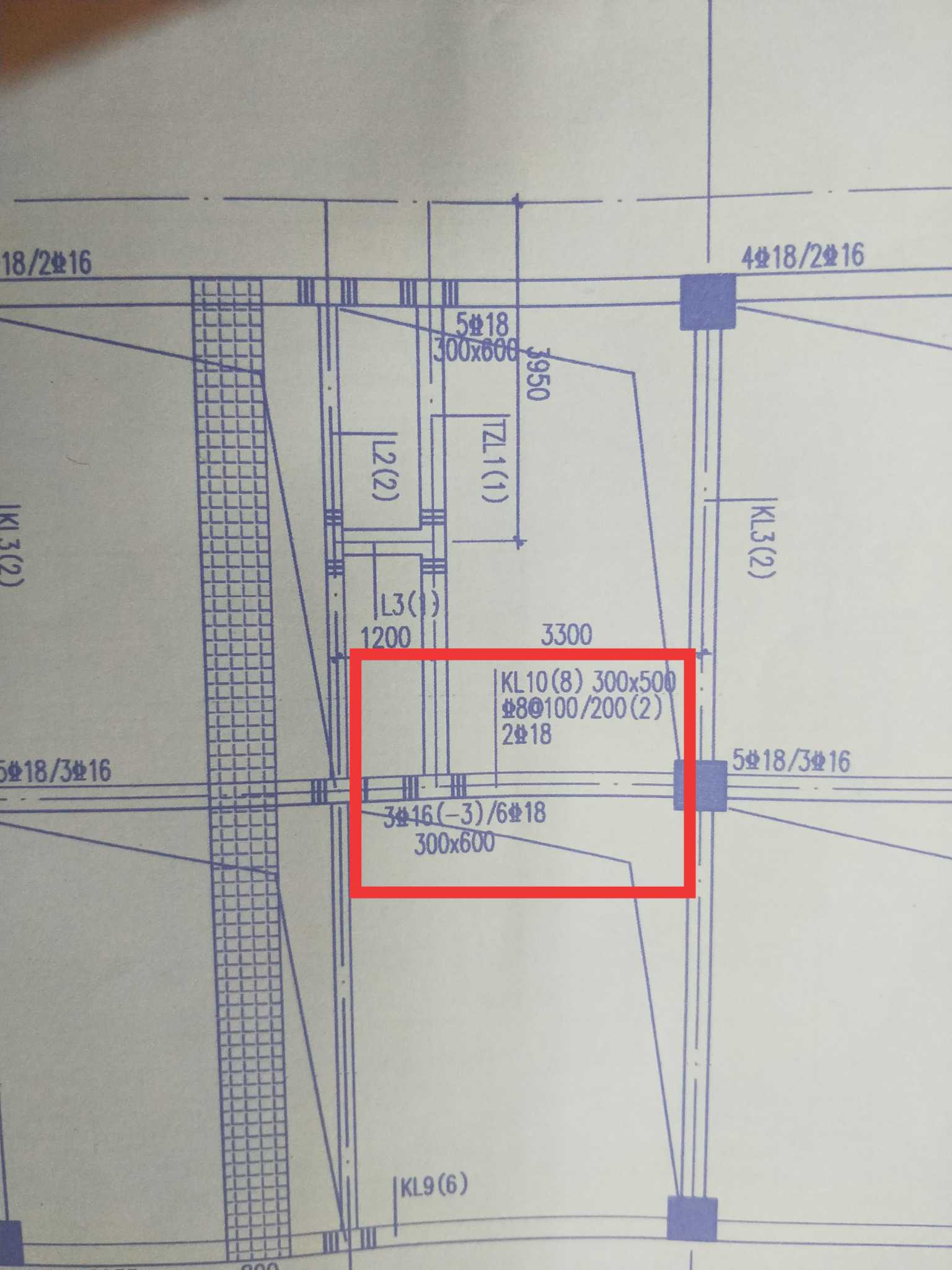

图中梁的下部标注，括号内的-3表示什么意思？表示的是图中哪个梁的原位标注？请各位大神指教！
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
表示该跨的下部筋为分为两排布置，3根16的钢筋不深入支座
2020-09-08 08:24:04
-

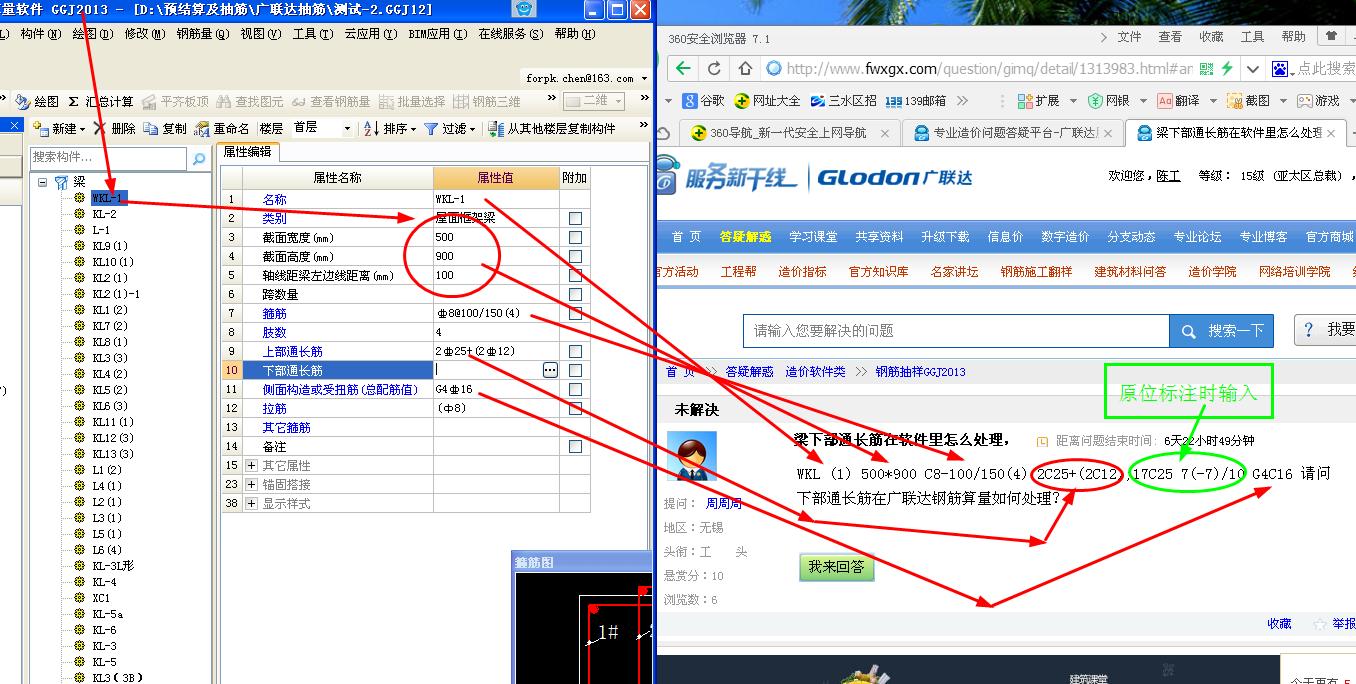

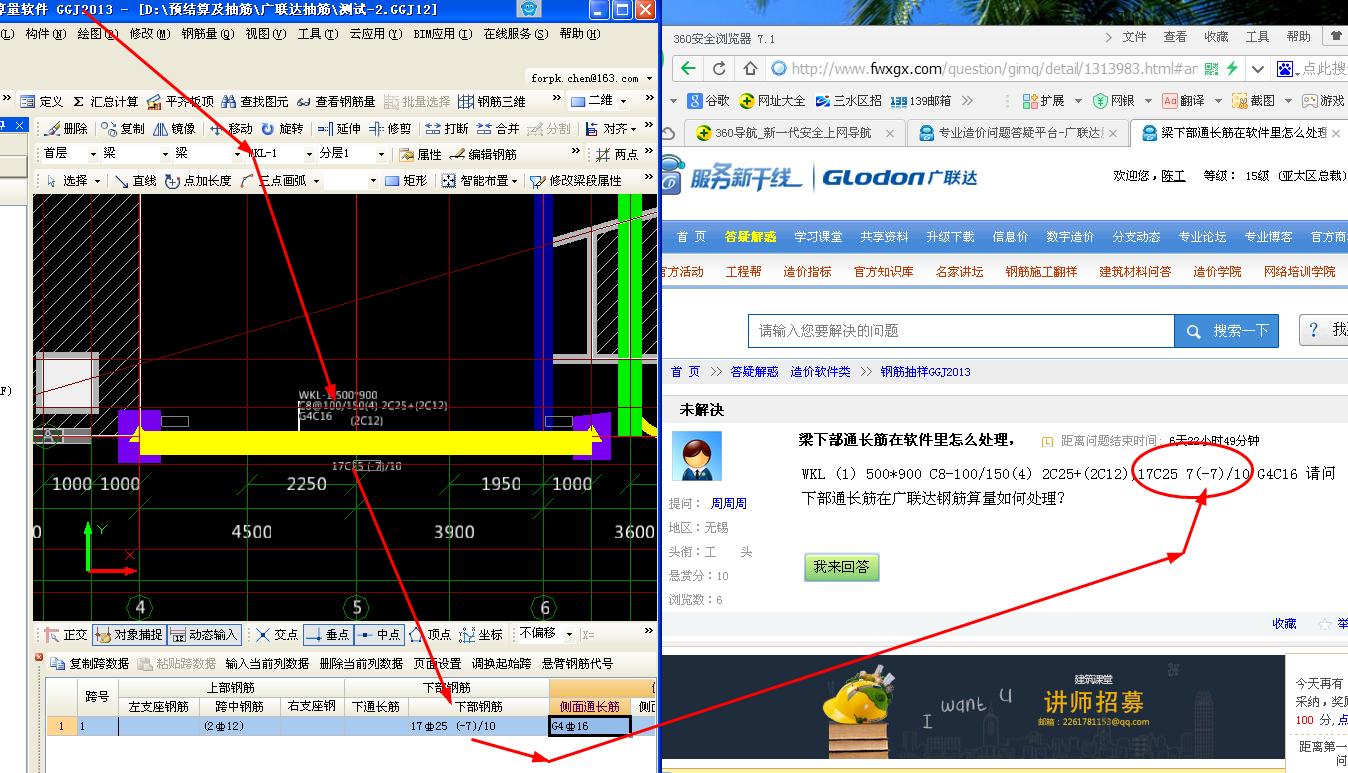

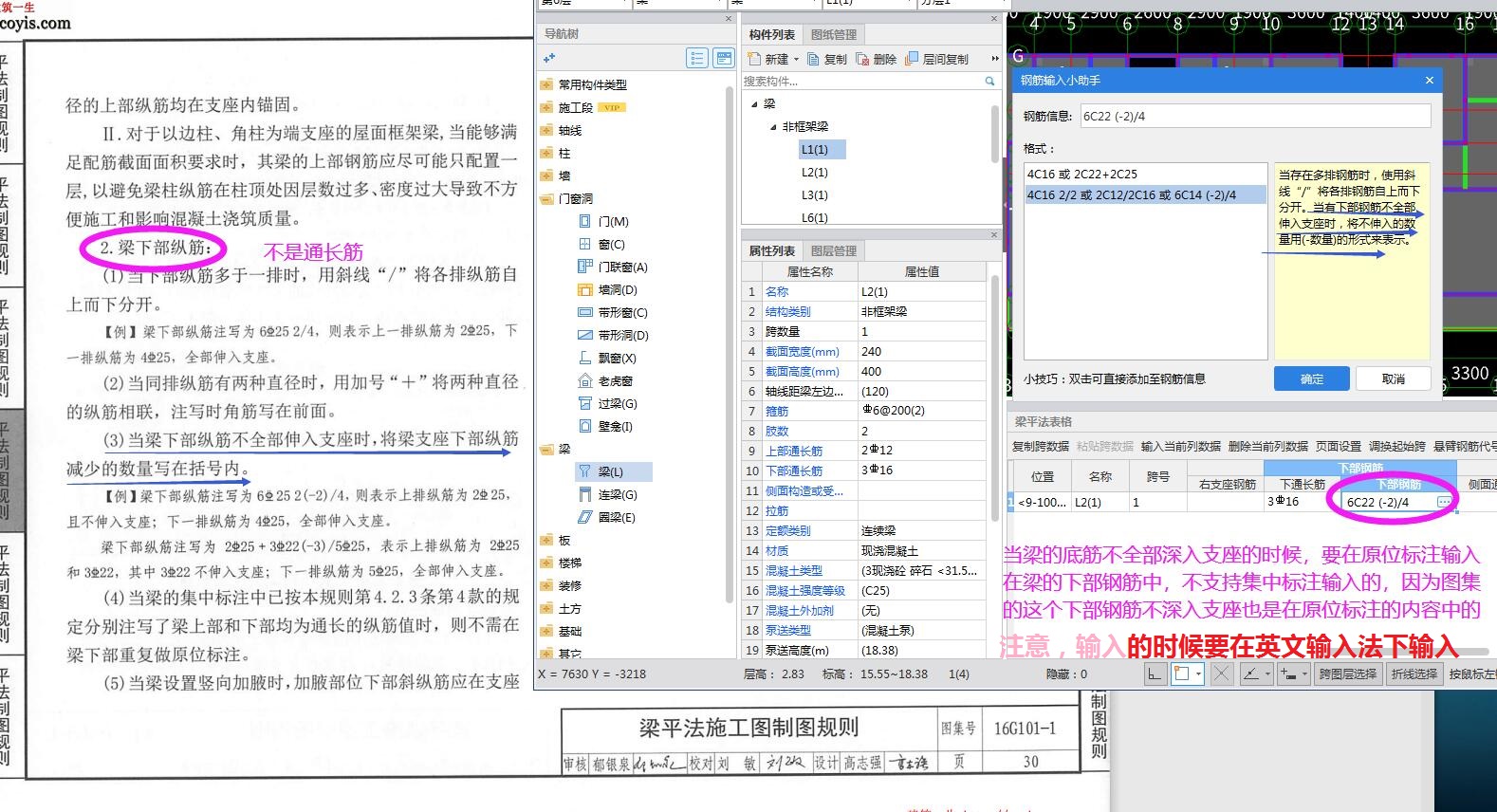

去梁的原位标注的梁的下部钢筋里输入，表示有3根梁下筋不伸入支座。在英文状态下按图纸输入的方式输入3c16(-3)/6c18
2020-09-08 08:23:03
-
是这一跨的下部钢筋。
（-3）表示3根不进入支座。
2020-09-08 08:23:48
-
是梁底筋，（-3），不入支座的底筋。
2020-09-08 08:24:00
-
表示该跨的下部筋为分为两排布置，（-3）表示3根不进入支座。
2020-09-08 08:31:12
