各位老师好，请教一下关于应急照明灯具连线的问题

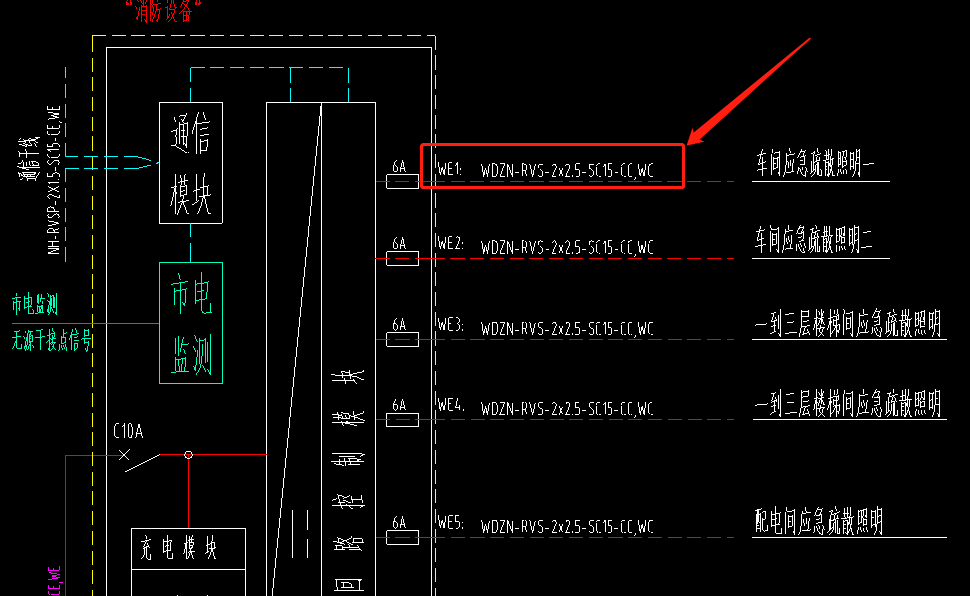

一共有两个配电箱APE1 APE2，一个常用，一个备用。所有的应急灯具是不是按照系统图算两遍管和穿线，还是说按照上图一计算，两根NH-RVS-2*2.5共管敷设，还有就是这两个线型都不一样，这线的作用都是给应急灯具供电的？？？
2020-09-12 15:29:02 补充
根据以上图，是不是一个灯具要算一个电源线WDZN-RVS-2*2.5，还有一个通信线NH-RVS-2*2.5,；图里面还有一个备用集中供电电源，是不是意味着一个灯具要连8根线，2*通信线NH-RVS-2*2.5+2*电源线WDZN-RVS-2*2.5？？？？？？，急急急，请大神指教一下。
2020-09-12 15:36:39 补充
8条线是不是还得穿4根管？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
常规方法是；一根NH-RVS-2*2.5的线作为通讯电源线(由消防控制室控制应急灯的开与关），一根WDZN-RVS-2*2.5的线作为24V电源线（应急灯电源），共穿一根SC15的钢管。
每个回路一根管，2路线。
需要问设计的是，两个截图上 的电线型号不一致。（耐火线与无烟低卤线，再明确一下）
2020-09-12 17:10:01
-
1、一根NH-RVS-2*2.5的线作为信号线，一根WDZN-RVS-2*2.5的线作为电源线，共穿一根SC15的钢管。
2、应该是2根电源线，一根信号线，共3根线（一根线2股，共6股线）。
3、共2根15的钢管（一根电源线和一根信号线共用一根钢管，备用电源用一根钢管）
以上是个人认为。
2020-09-12 16:25:59
