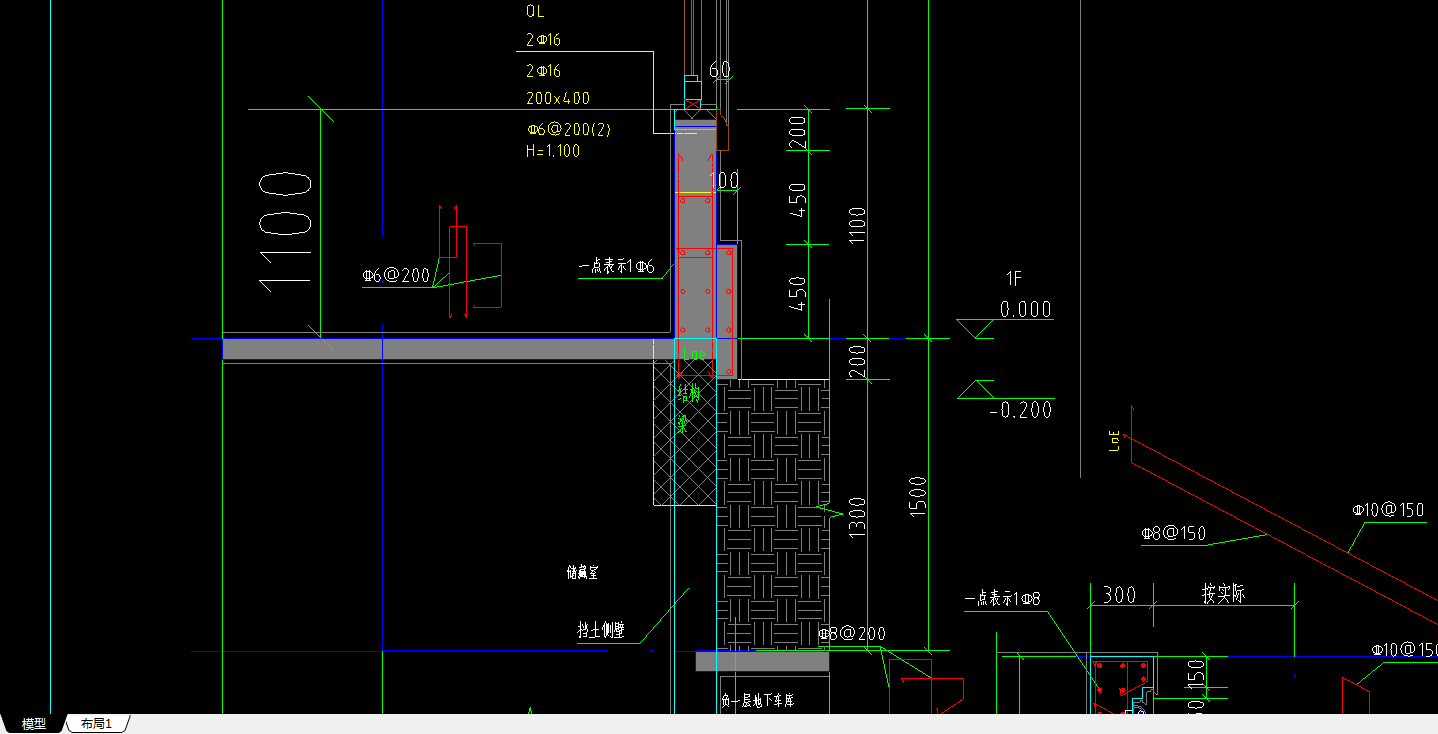

• 您好，请问这个墙身大样图的梁怎么建模呢？谢谢大家的帮助！

    您好，我是建筑小白，我是在用GTJ2018建模，请问图中的是要布置连梁吗？

    如果是连梁的话请问怎么把里面的钢筋设置好呢？是上部、下部纵筋各两根吗？那里面的其他纵筋又该设置在哪里？

    如果不是连梁，请问又该如何建模呢？

    其他纵筋

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (2) 首答仅用{{minutesHtml}}

  • 已采纳

    用圈梁计算，上部筋2C16，下部筋2C16,截面尺寸200*400.箍筋c6@200(2)，在调整一下标高就可以，
    圈梁下面的节点部分可以用自定义线建模，配筋按照图纸配筋画上去就可以了

    2020-09-14 15:10:29

    赞2 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 用圈梁或剪力墙来定义并画图即可.

    2020-09-14 15:17:02

    赞1 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看
